Licht-Management
Universal-Drehdimmer mit Inkrementalgeber
Art.-Nr.:
Nebenstelle zum Universal-Drehdimmer mit Inkrementalgeber
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den
Herstellerangaben primärseitig absichern. Nur Sicherheitstransformatoren nach
EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
Keine elektronischen Lampen, z. B. schalt- oder dimmbare Kompaktleuchtstofflampen
oder LED-Lampen, anschließen. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

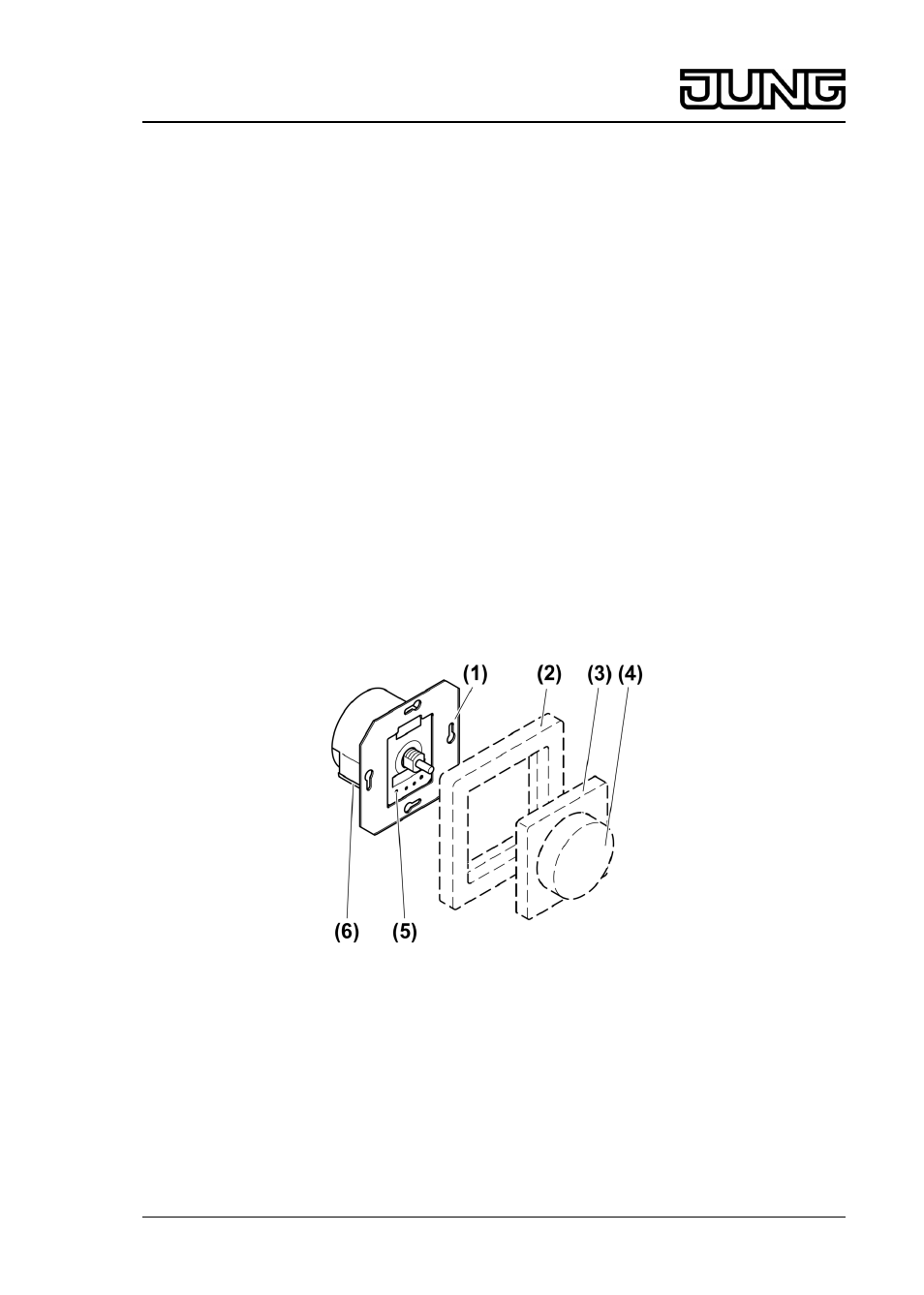

Bild 1: Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Messpunkte zur Spannungsprüfung
(6) Lösehebel für Steckklemme
