5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Dimmer anschließen und montieren

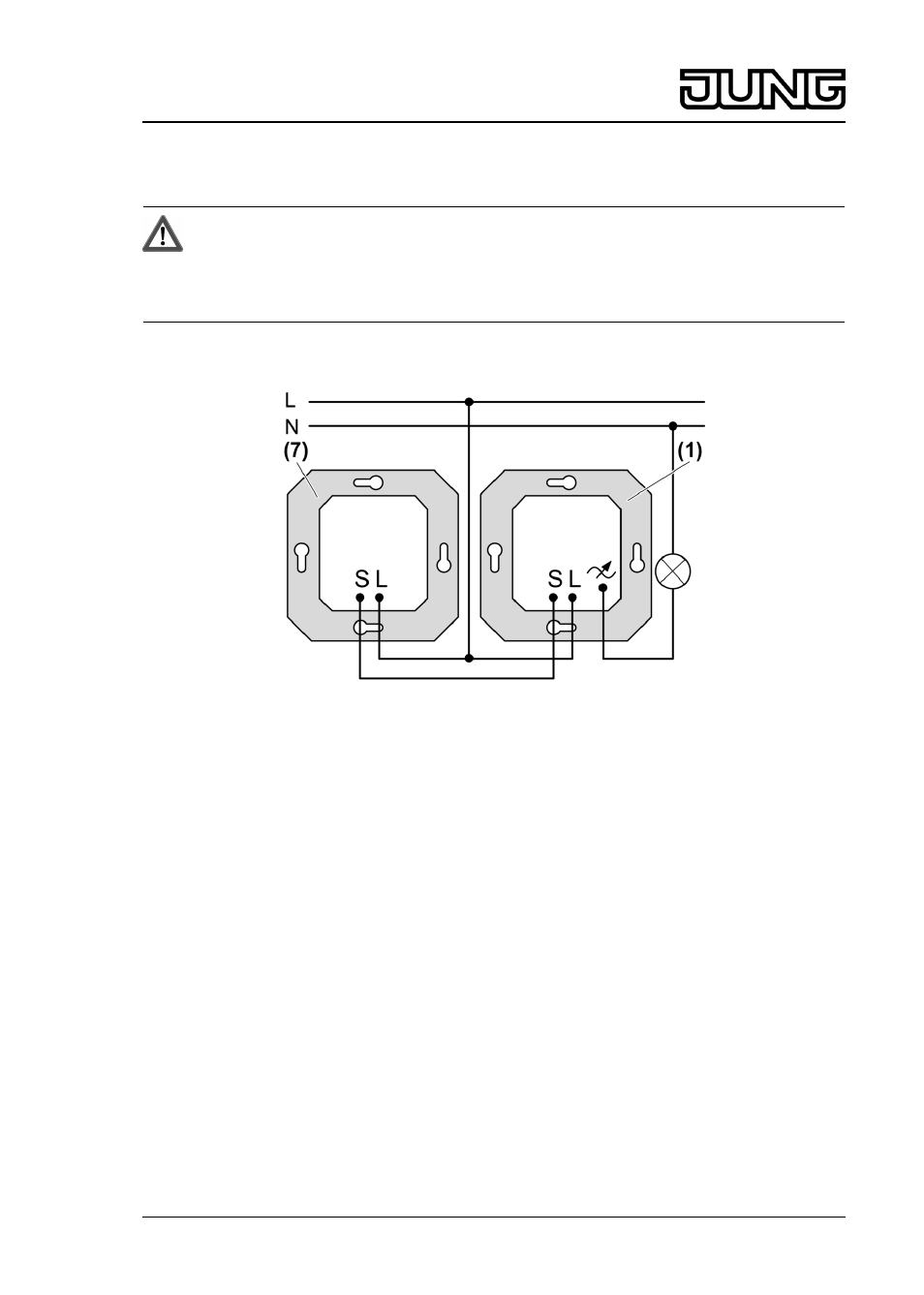

Bild 4: Anschlussplan Dimmer mit Nebenstelle
o Anschlussleitungen ca. 15 mm abisolieren.
o Dimmer (1) und optional Nebenstelle (7) gemäß Anschlussplan anschließen (Bild 4).
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o Gerät in Gerätedose montieren. Dimmer in Gerätedose montieren, Anschlussklemmen
müssen unten liegen.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
