Licht-Management Tastsensor-Modul
Art.-Nr.: 4008 TSM
3
CD-Programme
Adapterrahmen Art.-Nr.: LS4AR demontieren, hierzu
Adapterrahmen an einer Ecke nach hinten wegdrücken
Adapterrahmen Art.-Nr.: CD4AR montieren, hierzu Adapterrahmen
Art.-Nr.: CD4AR lagerichtig von vorn auf das Tastsensor-Modul (4)
aufrasten (Bild 2). Kennzeichnung TOP = oben beachten.
Anschluss
Achtung!
Anschluss des Tastsensor-Moduls ausschließlich an die
Relaisstation Universal oder Dimmstation Universal.

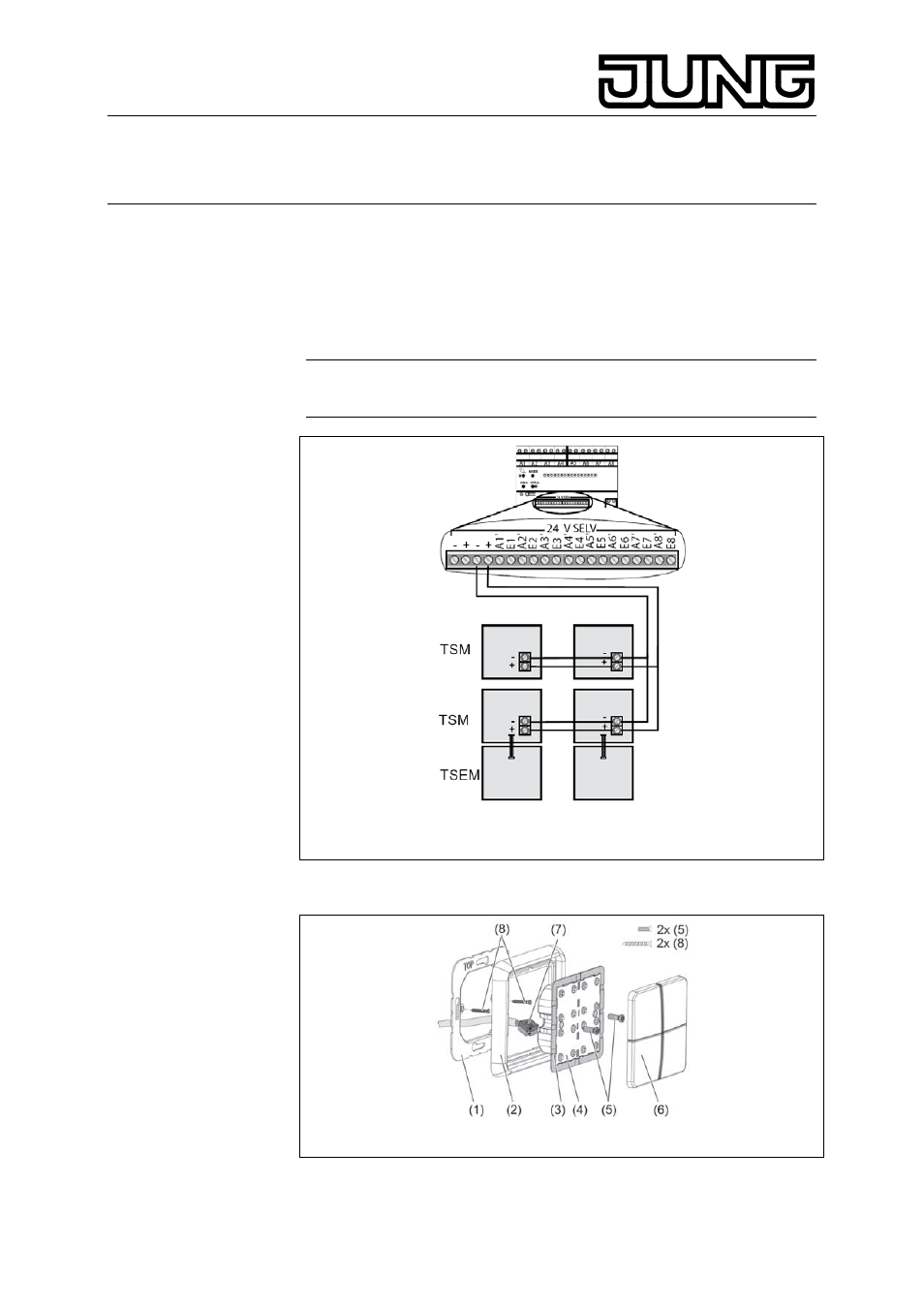

Bild 1: Anschluss von Tastsensormodul (TSM) und Tastsensor-
Erweiterungsmodul (TSEM) an die Relaisstation Universal
Gerät montieren und anschließen
Bild 2: Montage
(1) Tragring
(2) Rahmen
