Licht-Management Tastsensor-Modul
Art.-Nr.: 4008 TSM
8
Zentralfunktion
Gruppierungsmodus ist aktiv.
Es ist mindestens eine Taste nicht belegt.
 Belegte Tasten werden bei Zuordnung überschrieben.
 Es kann auch nur Zentral EIN oder Zentral AUS belegt werden.
 Zentral EIN und Zentral AUS können in beliebiger Reihenfolge
belegt werden.
 Mikrotaste 15 lange (ca. 3 Sekunden) betätigen
LED 1 und 2 blinken
 Taste 1 für Zentral Ein betätigen
LED 1 leuchtet
 2 Mikrotasten der zugeordneten Taste betätigen
LED 1 leuchtet
LED 2 blinkt
 Taste 2 für Zentral Aus betätigen
LED 2 leuchtet
 2 Mikrotasten der zugeordneten Taste betätigen
LED 1 und 2 leuchten
 Mikrotaste 16 lange (ca. 3 Sekunden) betätigen
Zuordnung beendet
Normalbetrieb

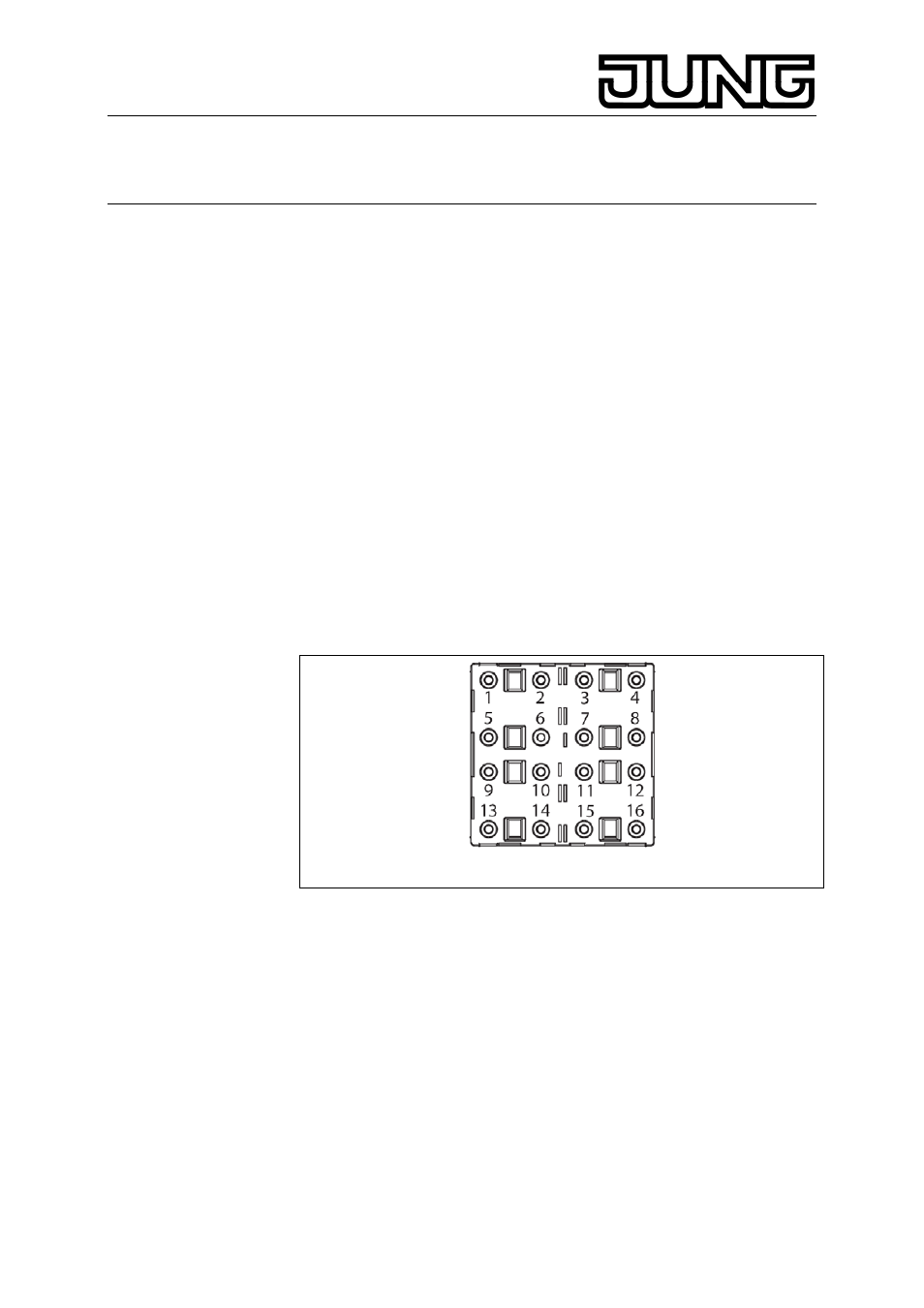

Bild 6: Mikrotasten 1-16
7. Ändern einer bestehenden Zuordnung
 Gruppierungsmodus
aktivieren
LED freier Kanäle blinken.
LED zugeordneter Kanäle leuchten dauerhaft
 Bei Änderung der Zentralfunktion Taste 15 lange betätigen.
 Mit Mikrotaste 1-8 (16) neuen Kanal 1-8 (16) der Relaisstation
auswählen.
LED des ausgewählten Kanals leuchtet
 2 Mikrotasten der zu ändernden Taste betätigen (Bild 5)
 Mikrotaste 16 lange (ca. 3 Sekunden) betätigen
Zuordnung beendet
Normalbetrieb
