o Bewegungsmelder innerhalb von 9 Sekunden mindestens dreimal für ca. 1 Sekunde mit
der Hand abdecken (Bild 2).
Nach drei erkannten Lichtwechseln ist die Teach-Funktion aktiviert. Zur Bestätigung wird
das eingeschaltete Licht ausgeschaltet. Ist das Licht ausgeschaltet wird dieses für ca.
1 Sekunde eingeschaltet.
Nach 30 Sekunden misst der Bewegungsmelder die Helligkeit und speichert sie ab. Zur
Bestätigung wird das Licht für die Dauer der Nachlaufzeit eingeschaltet.
i Wird ein Wert größer 200 Lux gespeichert, schaltet der Bewegungsmelder
helligkeitsunabhängig –Tagbetrieb.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Montageort auswählen
Bei der Wahl des Montageortes sind folgende Punkte zu berücksichtigen.
o Vibrationsfreien Montageort wählen. Vibrationen können zu ungewollten Schaltungen
führen.
o Störquellen im Erfassungsbereich vermeiden. Störquellen z. B. Heizungen, Lüftungen,
Klimaanlagen und abkühlende Leuchtmittel können zu ungewollten Schaltungen führen.

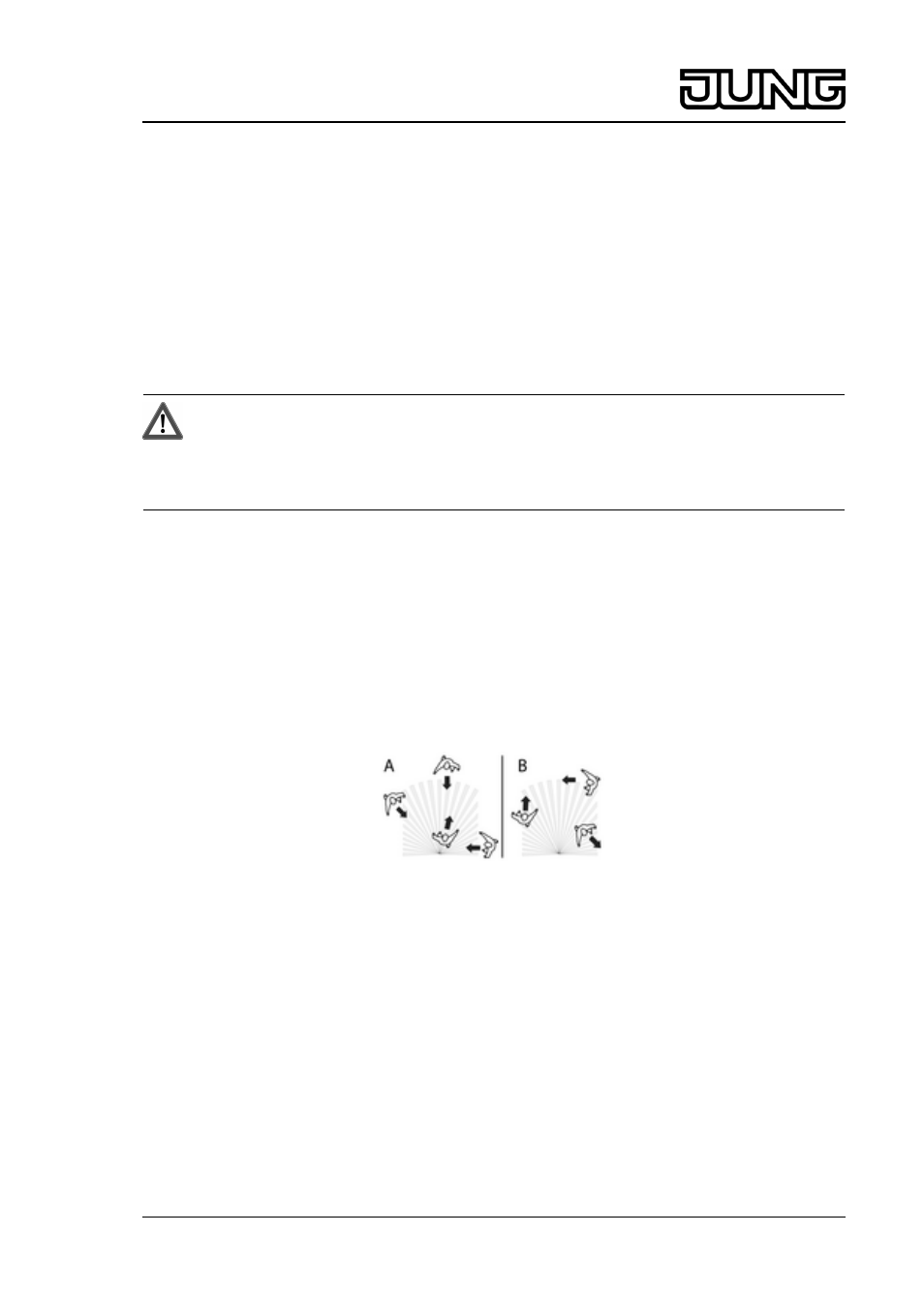

Bewegungen quer zum Bewegungsmelder (Bild 3) B können leichter erkannt werden, als
Bewegungen auf den Bewegungsmelder zu (Bild 3) A. Daher ist die Quergehreichweite größer
als die Draufzugehreichweite.
o Bewegungsrichtung berücksichtigen.
Bild 3
Alle Angaben zur Reichweite (Bild 4) gelten für eine Montagehöhe von 2,2 m. Bei
abweichenden Montagehöhen verändert sich die Reichweite (Bild 5).
o Montagehöhe festlegen.
4/7 32576903
J:0082579603 12.01.2012
Licht-Management
Automatik-Schalter Standard 2,20 m
