JUNG ASA(ASAL,ASCD,ASES,ASLS,ASME)1280 Benutzerhandbuch
Seite 5
Bild 4
Bild 5
Bewegungsmelder montieren
Der Unterputz-Einsatz ist ordungsgemäß angeschlossen und montiert (siehe Anleitung
Unterputz-Einsatz).
i Um die Schutzart IP44 sicherzustellen, sind weitere Montageschritte notwendig (siehe
Anleitung Dichtungsset)
o Bewegungsmelder mit Rahmen auf Unterputz-Einsatz stecken.

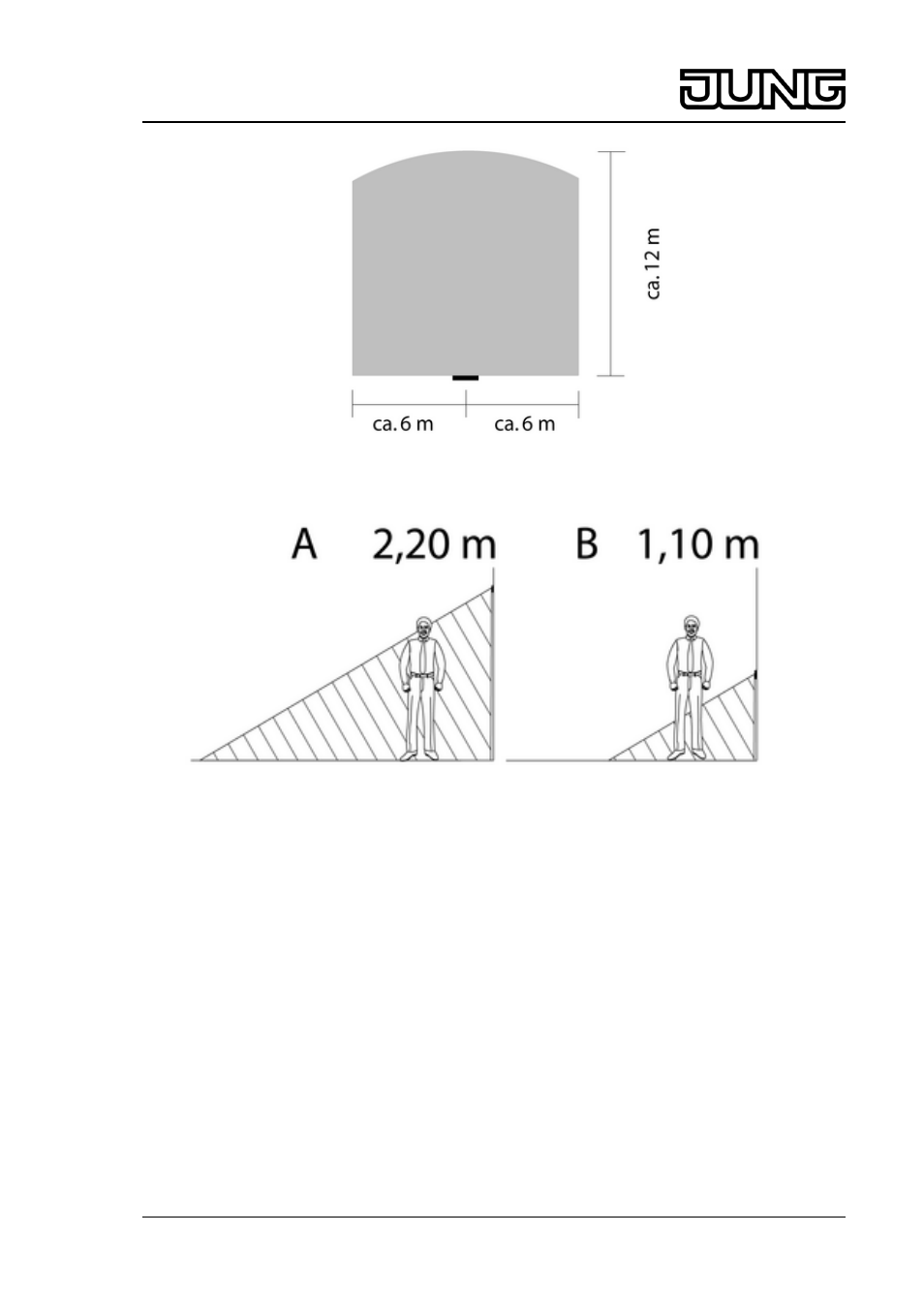

Erfassungsbereich erweitern
Zur Erweiterung des Erfassungsbereiches Nebenstellen-Einsatz 3-Draht mit
Bewegungsmelder-Aufsatz anschließen. Der Bewegungsmelder auf der Hauptstelle wertet
Bewegungssignale der Nebenstelle aus und schaltet bei Bedarf die Beleuchtung ein.
Der Unterputz-Einsatz ist ordungsgemäß angeschlossen und montiert (siehe Anleitung
Unterputz-Einsatz).
o Bewegungsmelder mit Rahmen auf den Unterputz-Einsatz stecken.
i Keine Hauptstellen parallel schalten. Dies kann zu Lichtschaukeln führen.
