Leitungsempfehlungen für sichere Zugentlastung
Primärseite
Sekundärseite
H03VV-F 2×0,50mm
2
H03VV-F 2×0,75mm
2
H03VV-F 2×0,75mm
2
H05VVH2-F 2×0,75mm
2
H03VVH2-F 2×0,75mm
2
H05VV-F 2×1,5mm
2
H05VVH2-F 2×0,75mm
2
H05VV-F 2×2,5mm
2
NYM-J 3×1,5mm
2
NYM-J 3×1,5mm
2
NYM-O 2×1,5mm
2
NYM-O 2×1,5mm
2
NYM-J 3×2,5mm
2

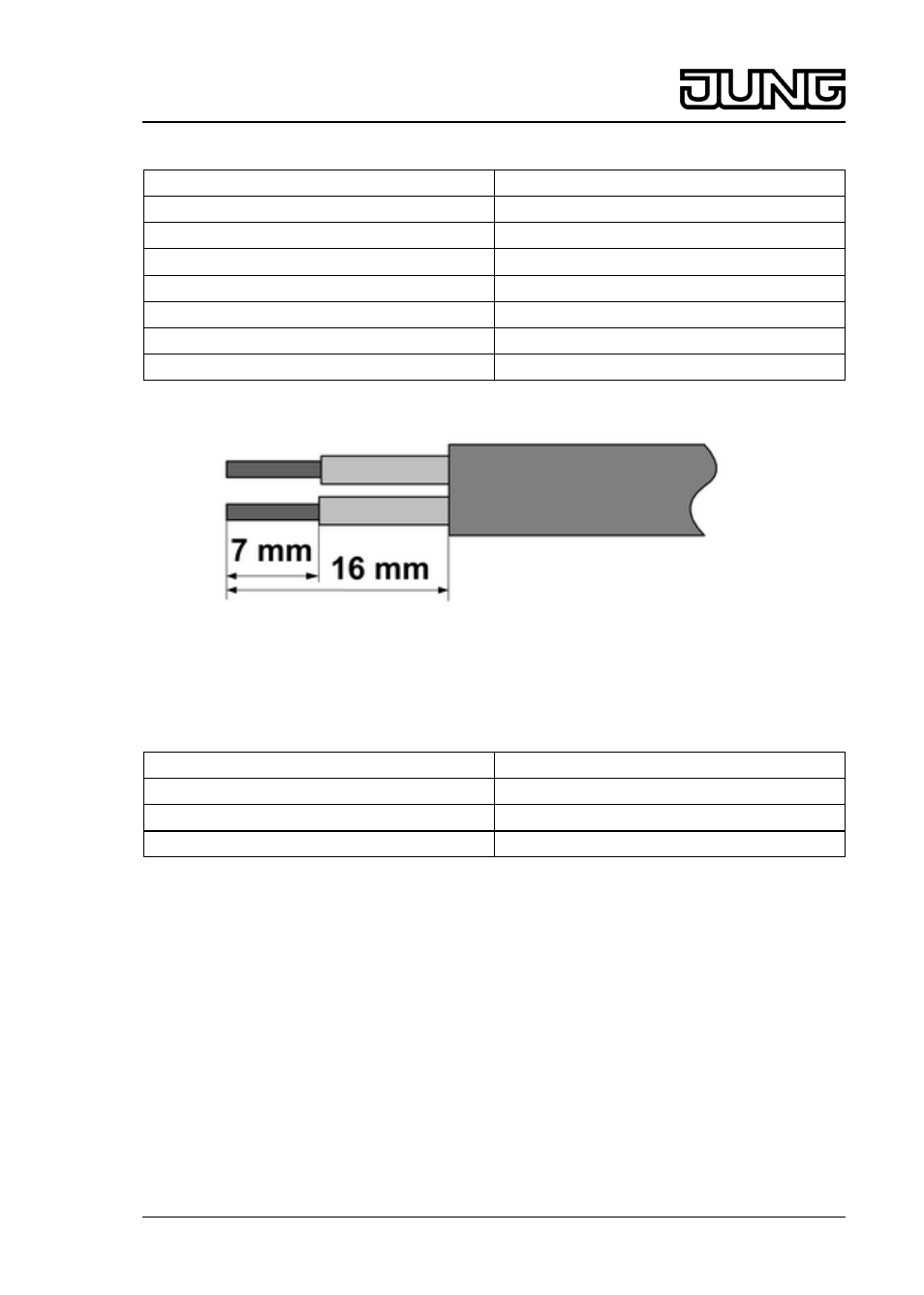

Bild 3: Abisolierlängen
o Anschlussleitungen nach Vorgaben abisolieren (Bild 3).
Klemmenbezeichnungen
PRI
AC 230 V ~
TDi
Anschluss für Installationstaster
DA
DALI-Schnittstelle
SEC
AC 11,8 V ~
4/7
82575903
J:0082575903
19.04.2010
DALI - Schaltnetzteil 35-105 W
