Licht-Management Relaisstation
8fach
Art.-Nr.: RS 8 REG
4. Montage
Montieren Sie die Relaisstation auf eine Hutschiene entsprechend DIN
EN 50022.
Installation:
Die Versorgungsspannung AC 230 V ~ für die Relaisstation schließen
Sie an die Klemmen „L“ und „N“ an.
(4)
L1
L2
L3
N
A1
A2
A3
A4
A5
A6
A7
A8
L N
(2)
(1)
- +
(3)
A1 A2 A3 A4 A5 A6 A7 A8
A1' E1
E2
E3
E4
A2'
A3'
A4'
A5' E5
E6
E7
E8
A6'
A7'
A8'
24 V DC
80 mA

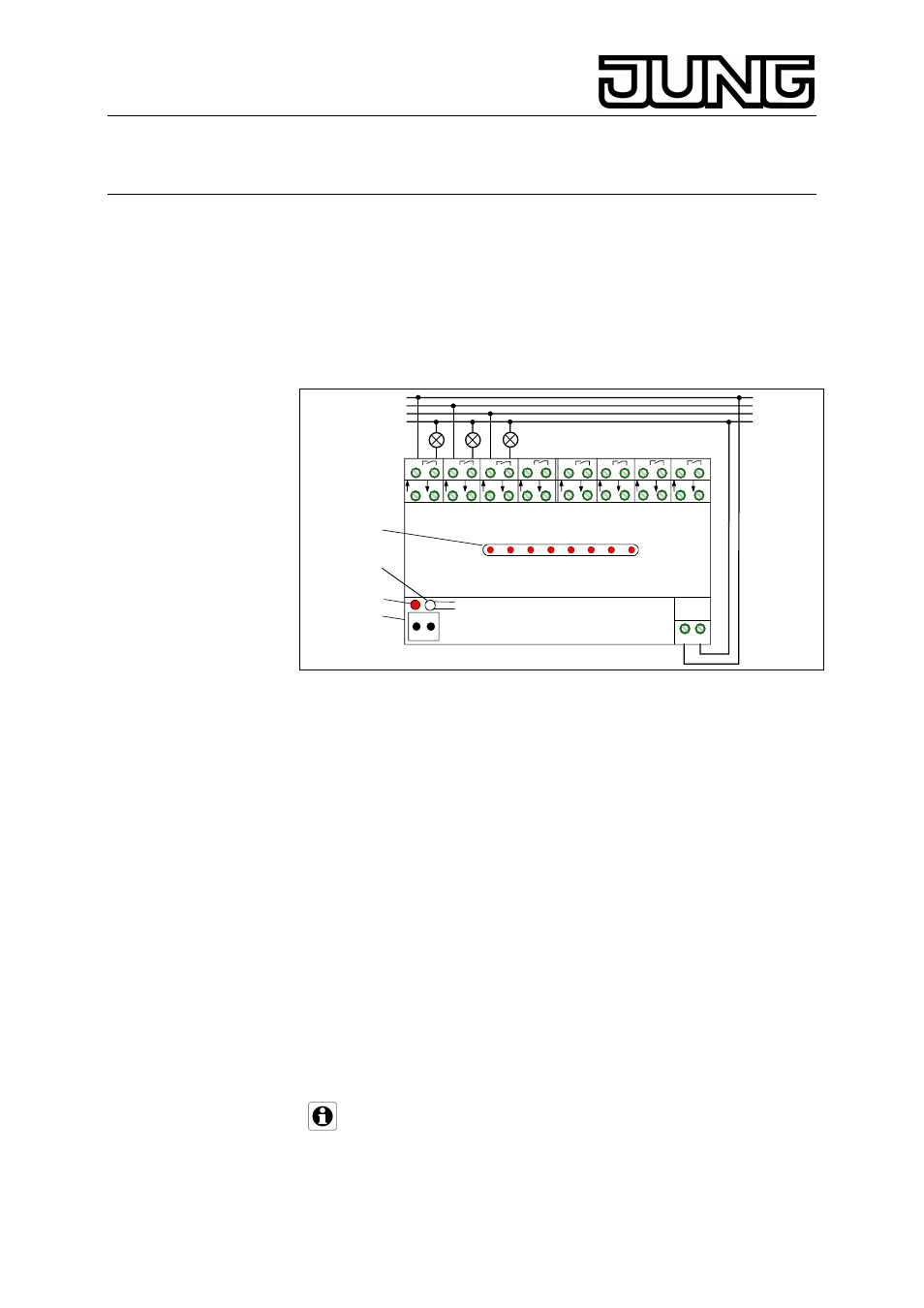

An die Ausgangsklemmenpaare A1 - A8 der Relaisstation
schließen Sie die zu schaltenden Lasten an, siehe Bild A. Im Bild ist der
Anschluss von 3 Lampen an verschiedene Außenleiter dargestellt. Der
weitere Anschluss erfolgt sinngemäß gleich.
Schaltbild B zeigt die Kombination der Relaisstation mit einem
Tastsensor AC/DC 24V 20 mA.
Alternativ können Sie auch mechanische Taster z. B. 534U
verwenden.Die Schalteingänge der Relaisstation E1 – E8 verbinden Sie
mit den Ausgängen 1 – 8 des Tastsensors (z. B. Art. Nr. ..2248..).
Im Bild B ist der Anschluss beispielhaft dargestellt. Der weitere Anschluss
erfolgt sinngemäß gleich.
Die LED Eingänge 1 - 8 des Tastsensors verbinden Sie mit den
Ausgangsklemmen A1‘ - A8‘ (DC 24 V, 10 mA) der Relaisstation.
Im Bild B ist der Anschluss beispielhaft dargestellt.
Der weitere Anschluss erfolgt sinngemäß gleich.
Die LED des Tastsensors zeigen dann den Schaltzustand der Relais an.
- Relaiskontakt geschlossen
LED leuchtet
- Relaiskontakt geöffnet
LED aus
Schließen Sie den 24 V Gleichspannungsausgang (4) der Relaisstation
polungsrichtig an den Tastsensor an.
Hinweis:
Tritt am Gleichspannungsausgang ein Kurzschluss auf,
- ist keine Bedienung über den Taster mehr möglich.
- schalten die Relais kurzeitig (ca. 1 s) aus.
