JUNG RS8REG Benutzerhandbuch
Seite 3
Licht-Management Relaisstation
8fach
Art.-Nr.: RS 8 REG
A2
A3
A4
A5
A6
A7
A8
L
N
- +
A1 A2 A3 A4 A5 A6 A7 A8
A1' E1
E2
E3
E4
A2'
A3'
A4'
E5
E6
E7
E8
A5'
A6'
A7'
A8'
4 3 2 1
5
6
7
8
+
4
3
2
1
5 6 7 8 -
Tastsensor ..2248..
Ausgang
LED Eingang
24 V DC
80 mA
AC 230 V ~

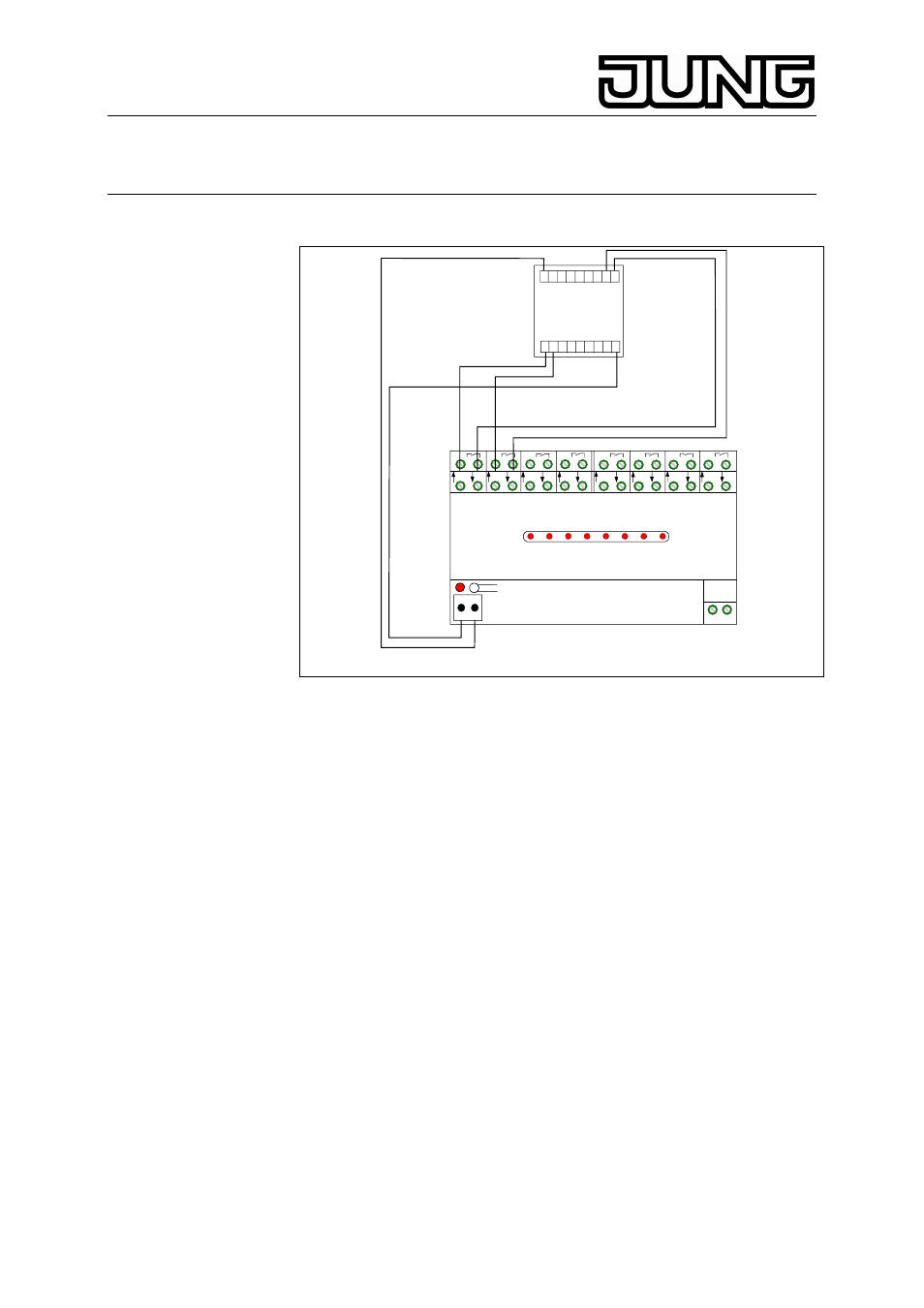

Inbetriebnahme
Taster (2) und LED (3) sind nur während der Montage und Installation
zugänglich, siehe Bild A.
Möchten Sie zwischen den beiden Betriebsarten umschalten, drücken
Sie die Umschalttaste (2) für mindestens 7s.
Die gewählte Betriebsart wird nichtflüchtig gespeichert.
Im Auslieferungszustand ist der Schaltbetrieb voreingestellt.
- Tastbetrieb
LED (3) leuchtet rot
Der Relaiskontakt ist solange geschlossen, wie der entsprechende
Taster betätigt wird.
- Schaltbetrieb
LED (3) leuchtet grün
Der Relaiskontakt wird bei jedem Betätigen des entsprechenden
Tasters ein- oder ausgeschaltet.
Verhalten bei Netzausfall
Nach einem Netzausfall sind alle Relaiskontakte geöffnet und müssen
wieder eingeschaltet werden.
Verhalten bei Störung
Sollte während des Betriebes eine undefinierte Störung aufgetreten sein,
leuchtet LED (3) gelb.
Quitieren Sie die Störung indem Sie Taster (2) für ca. 1,5 s betätigen.
Die Relaisstation ist danach im Schaltbetrieb. Falls erforderlich
Betriebsart umschalten, siehe Inbetriebnahme.
3
