Licht-Management Tronic
Trafo
Wärmequellen (z.B. Lampen) in unmittelbarer Trafonähe vermeiden. In
kritischen Fällen Temperaturmessung am Tc-Punkt durchführen.
Empfohlener Querschnitt und Typ der Sekundärleitung, Bild (5).
Sekundärleitung siehe technische Daten
Bild (9).
Leistung pro
Leitung
Leiterquerschnitt Sekundärleitungsempfehlung
≤ 40 W
≥ 0,75 mm²
z.B. H 03 V V-F 2 x 0,75 mm²
50 W – 105 W
≥ 1,5 mm²
z.B. H 05 V V-F 2 x 1,5mm²
110 W – 150 W
≥ 2,5 mm²
z.B. H 05 V V-F 2 x 2,5 mm²
155 W – 200 W
Leistung auf min. 2 Leitungen aufteilen
(min. 2 x 1,5 mm²)
Bild 5

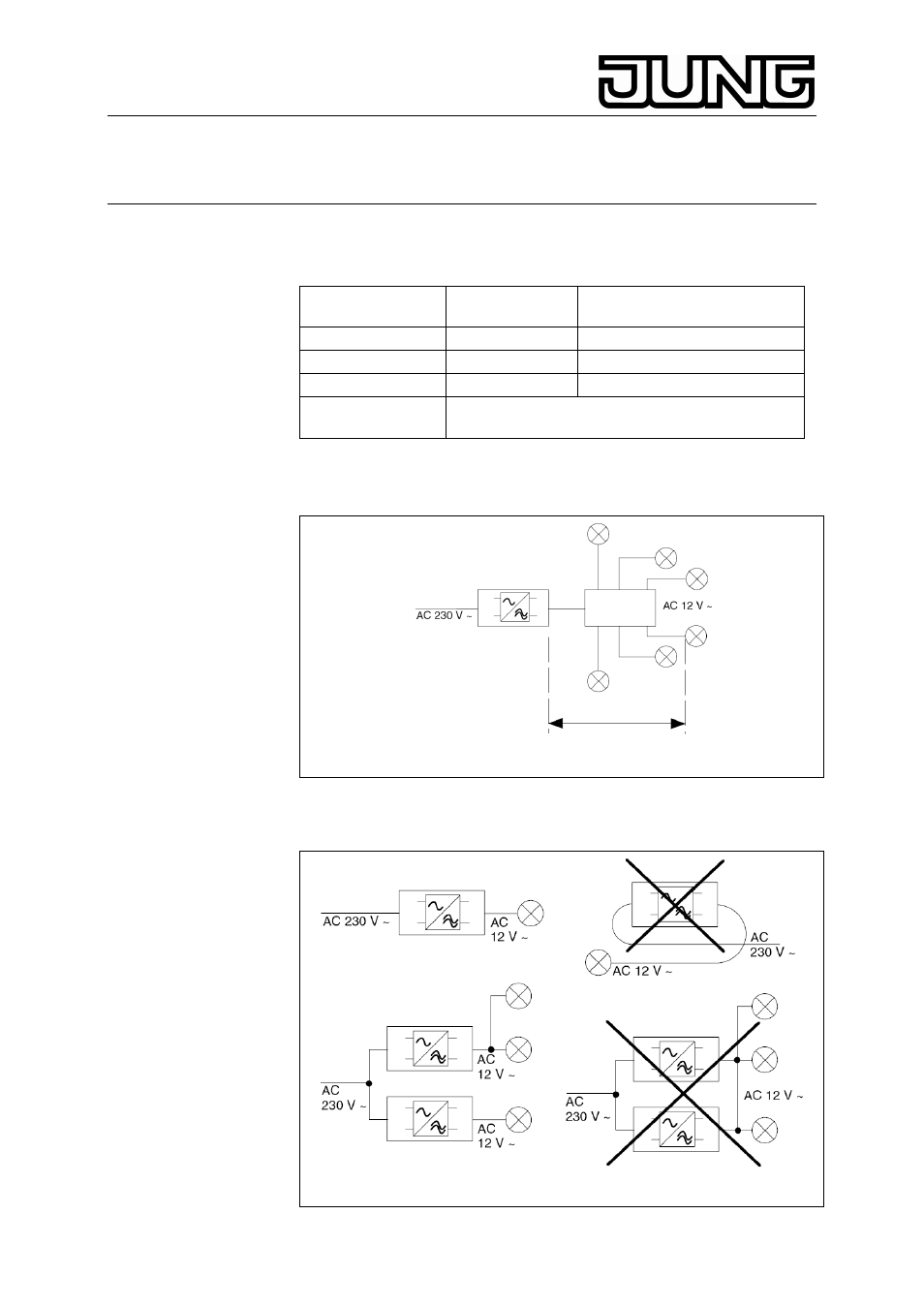

Sollen mehrere Lampenstränge angeschlossen werden empfiehlt sich
der Einsatz eines Verteilers, Bild (6).
Bild 6
Sekundärleitung nicht mit weiteren TRONICTrafos verschalten und nicht
in Nähe der Netzleitung legen, Bild (7).
Bild 7
