Licht-Management Tronic Trafo
Bei TRONIC-Trafos ohne Zugentlastung mit passendem Kabelhalter für
zug- und schubfreie Verkabelung am TRONIC-Trafo sorgen.
Bei TRONIC-Trafos mit konfektionierten Anschlussleitungen zum
Anschluss der Netzleitung geeignete Installationsdose verwenden.
Netzleitung mind. H 05 VV-F 2x1,5 mm² für TRONIC-Trafo mit
Zugentlastung verwenden.

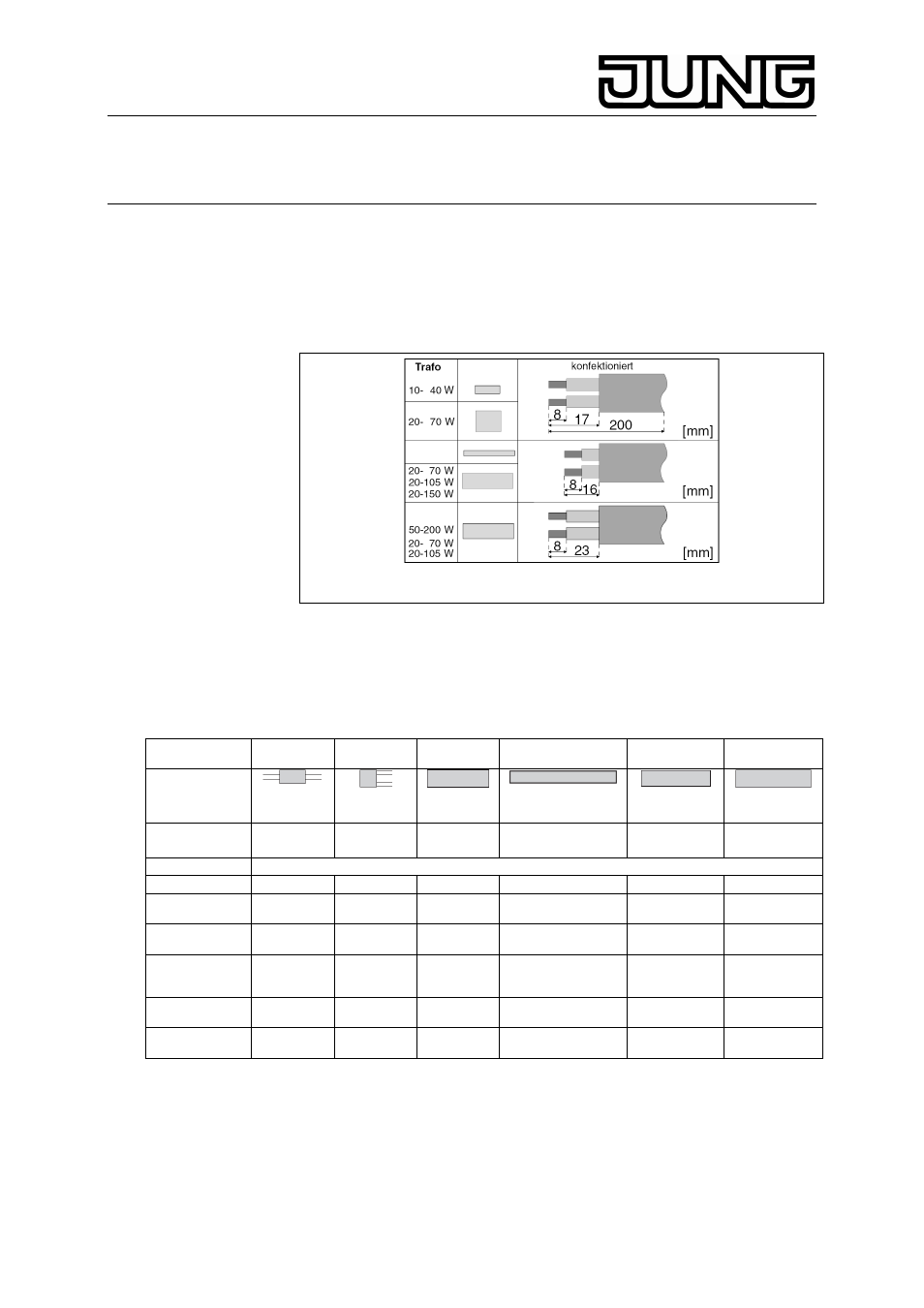

Abisolierlängen für äußeren Leitungsmantel und Basisisolierung, Bild (8).
Bild 8
Wichtig! Bei TRONIC-Trafos mit Mehrfachklemmenpaaren auf der
Primärseite zum Durchschleifen der Netzversorgung, dürfen
maximal 10 TRONIC-Trafos miteinander verschaltet werden.
4. Technische Daten
10-40 W
Trafo
20-70 W
Trafo
20-70 W
Trafo
20-105 W
Trafo
20-150 W
Trafo
50-200 W
Trafo
Bauform / Maße
(mm)
73 x 35,5 x
18
49 x 48 x 28 152 x 43,5x
17,5
175 x 42 x 18 176 x 42 x 38 212 x 48,5 x 46
Nennleistung 10-40 W T50 20-60 W T50
20-70 W T40 20-70 W T50 20-105 W T50 20-150 W T50 50-200 W T50
Nennspannung AC 230 V ~
Netzfrequenz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 Hz
Ausgangs-
spannung 11,7 V eff
~ 50 kHz
11,7 V eff
~ 40 kHz
11,7 V eff
~ 40 kHz
11,8 V eff
~ 40 kHz
11,7 V eff
~ 40 kHz
11,5 V eff
~ 40 kHz
Primärstrom 0,18 A
(40 W)
0,33 A
(60 W)
0,33 A
(70 W)
0,45 A
(105 W)
0,71 A
(150 W)
0,95 A
(200 W)
max.
Umgebungs-
temperatur 50 °C 50 °C (60 W) 50 °C 50 °C 50 °C 45 °C
max. Gehäuse-
temperatur 85 °C 75 °C 90 °C 80 °C 75 °C 65 °C
max. Länge der
Sekundär-leitung 2 m 2 m 2 m 2 m 2 m 2 m
