JUNG ULZ1215REG Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Universal-Leistungszusatz REG 200-500 W
Licht-Management
Universal-Leistungszusatz REG 200-500 W
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den
Herstellerangaben primärseitig absichern. Nur Sicherheitstransformatoren nach
EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
Beim Betrieb an Trenntransformatornetzen Mindestleistung von 10 kVA erforderlich.
Andernfalls ist nicht gewährleistet, dass der Dimmer das zur Last passende Dimmprinzip
richtig erkennt. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

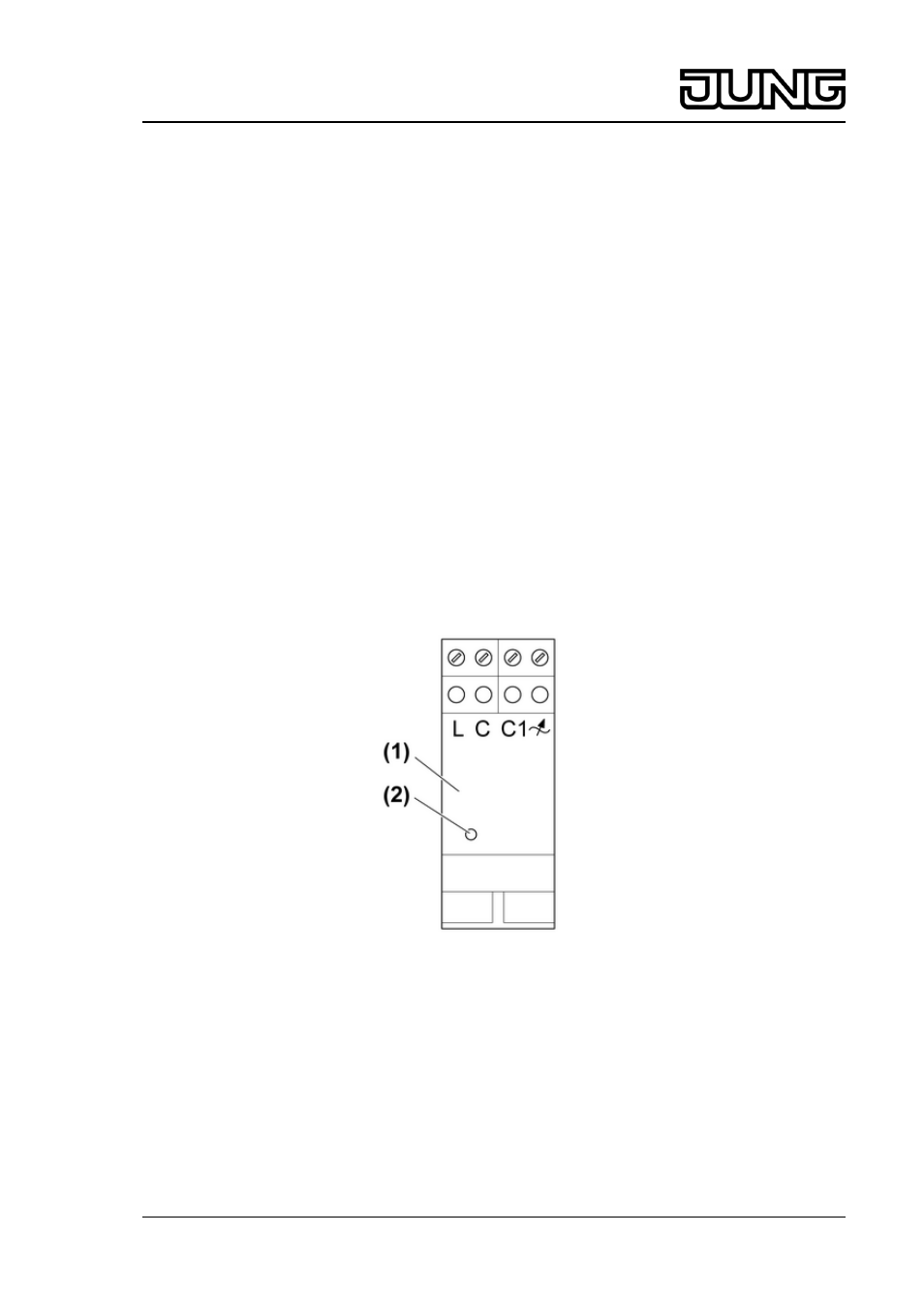

Bild 1: Geräteaufbau
(1) Leistungszusatz
(2) LED an/aus: Leistungszusatz ein/aus
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Leistungserweiterung von den in der Referenzliste (siehe Kapitel Technische Daten)
genannten Tronic- oder Universaldimmern
-
Schalten und Dimmen von Glühlampen, HV Halogenlampen sowie Tronic- oder dimmbare
induktiven Trafos mit Halogenlampen
