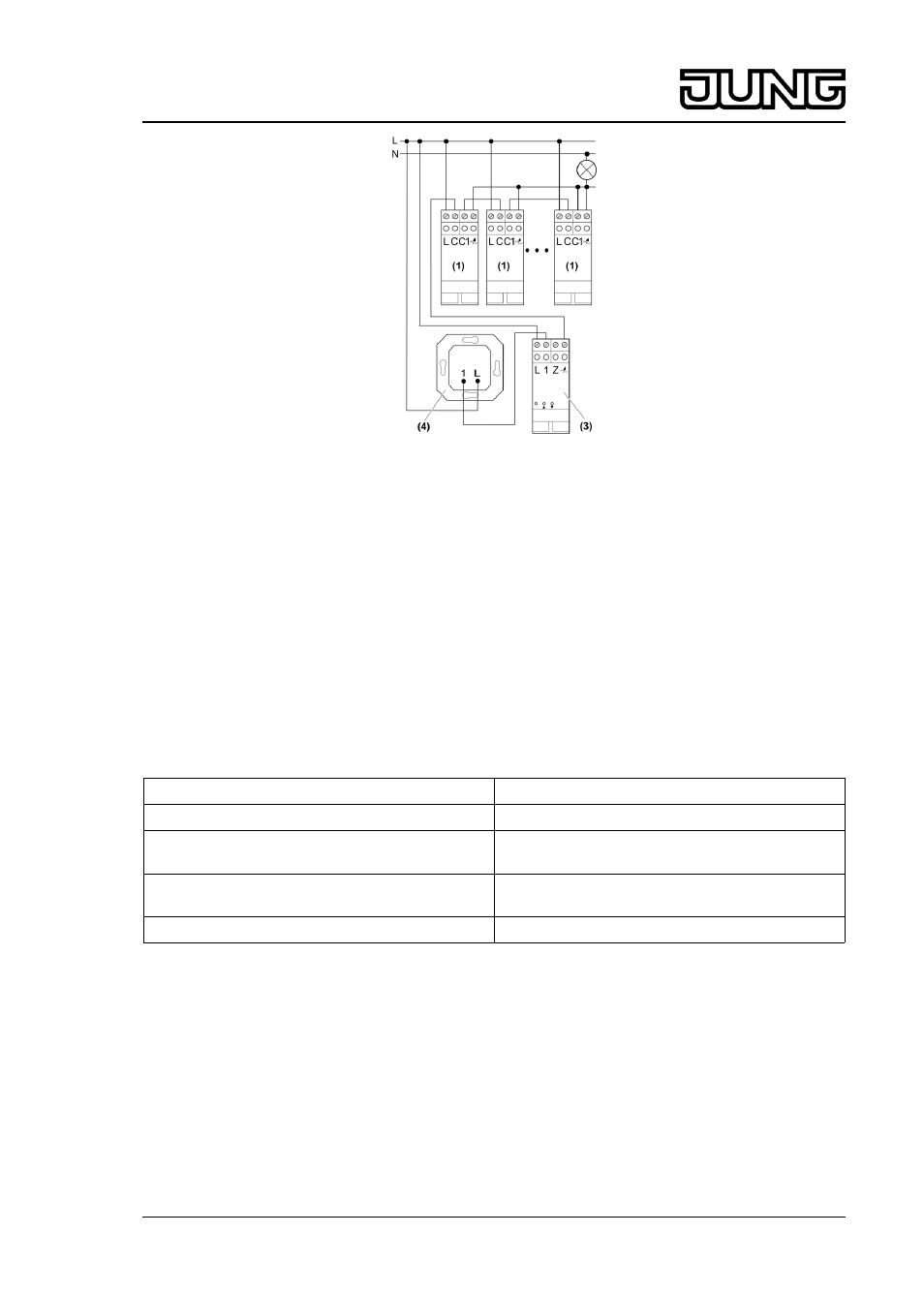

Bild 4: Anschlussplan mit mehreren Leistungszusätzen
(1) Leistungszusatz
(3) Dimmer
(4) Lokale Nebenstelle
i Auf erforderlichen Leitungsquerschnitt der gemeinsamen Lastleitung achten.
i Bei Verwendung von mehreren Leistungszusätzen Mindestlast der Einzelgeräte addieren.
i Bei Beleuchtungsanlagen mit einer Leistung von über 3500 W/VA, muss die Installation auf
zwei Leitungsschutzschalter mit gleichem Außenleiter aufgeteilt werden.
o Leistungszusatz gemäß Anschlussplan anschließen, Anschlussplan mit REG-Dimmer
(Bild 2), Anschlussplan mit UP-Dimmer (Bild 3) oder Anschlussplan mit mehreren
Leistungszusätzen (Bild 4).
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln, so dass ein Freischalten sichergestellt ist.
Rechenbeispiel für die Anzahl benötigter Leistungszusätze:
P
L
Zu dimmende Last, z. B. 2200 W
P
D
Max. Last Dimmer, z. B. 500 W
P
LZ
Max. Last Universalleistungszusatz, z. B.
500 W
P
LZG
Leistung, die die Leistungszusätze erbringen
müssen
n Anzahl benötigter Leistungszusätze
Berechnung der durch Leistungszusätze abzudeckende Last:
P
L
-P
D
= P
LZG
P
LZG
= 2200 W - 500 W = 1700 W
Anzahl der benötigten Leistungszusätze:
P
LZG
/
PLZ
= n
n = 1700 / 500 = 3,4
Für die im Beispiel angenommenen Lasten werden 4 Leistungszusätze benötigt.
5 Anhang
5.1 Technische Daten
Nennspannung AC 230 V ~
Netzfrequenz 50 / 60 Hz
