GRUNDLEGENDE ANSCHLÜSSE
Hinweise:
• Schließen Sie das Netzkabel dieses Gerätes oder einer
anderen Komponente nicht an die Stromversorgung
an, solange nicht alle Anschlüsse fertig abgeschlossen
sind.
• Stecken Sie die Stecker der Anschlusskabel fest in die
Verbindungsbuchsen ein. Ein fehlerhaftes Einstecken kann
Geräusche verursachen.
• Schließen Sie die Kabel korrekt am linken (L) und rechten
(R) Kanal an. Die rote Buchse ist der rechte (R) Kanal und
die weiße Buchse ist der linke (L) Kanal.
• Vergewissern Sie sich, dass sowohl Eingang als auch
Ausgang richtig angeschlossen sind.
• Hinweise zum richtigen Anschließen der Geräte finden
Sie auch in den jeweiligen Benutzerhandbüchern der
Geräte.
SYMMETRISCHE BUCHSEN
q Die symmetrischen Buchsen (BALANCED) dieses Gerätes
sind mit XLR-Steckern ausgerüstet, die bei professionellen
Geräten weit verbreitet sind.
Ihre Funktionen sind nachfolgend aufgeführt.
• Die Ausführung mit 3 Stiften aktiviert die Übertragung
des Musiksignals als symmetrisches Signal, das nur
wenig von Außengeräuschen beeinflusst wird.
• Der abnehmbare Verschlussmechanismus minimiert
das Steckerspiel und erhöht die Zuverlässigkeit der
Verbindung.
w Der für professionellen Einsatz geeignete XLR-Stecker
ist im Geräteinneren in Form eines der folgenden zwei
Systeme verdrahtet.

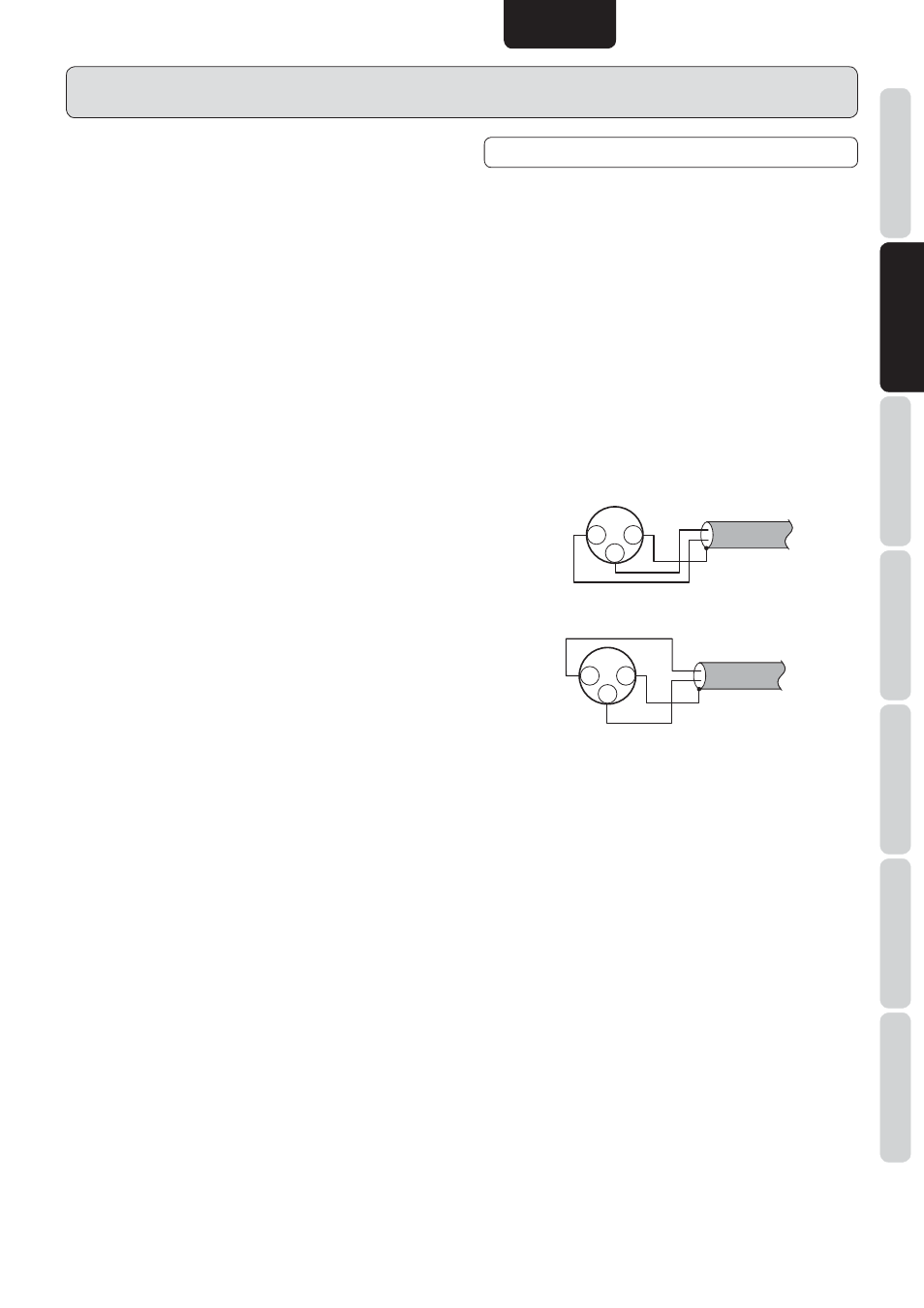

1. System USA (Stift
w = TOT, Stift e = HEISS
(Spannungsführend))
2 1
3
GND COLD
HOT
2. E u r o p ä i s c h e s S y s t e m ( S t i f t w = H E I S S
(Spannungsführend), Stift
e = TOT)
2 1
3
HOT
GND
COLD
e Das Gerät verwendet das 1. USA-System.
Wenn ein Gerät, das das europäische System anwendet,
mit einem symmetrischen Kabel angeschlossen wird,
kann das reproduzierte Signal eine Phasenumkehrung
aufweisen.
L e s e n S i e i n d i e s e m F a l l d e n A b s c h n i t t
„ P H A S E N U M S C H A LT U N G D E R A N A L O G E N
AUSGANGSBUCHSEN“ durch, und nehmen Sie die
Einstellung so vor, dass die korrekte Phase verwendet
wird.
