ERWEITERTE ANSCHLÜSSE
ERWEITERTE ANSCHLÜSSE

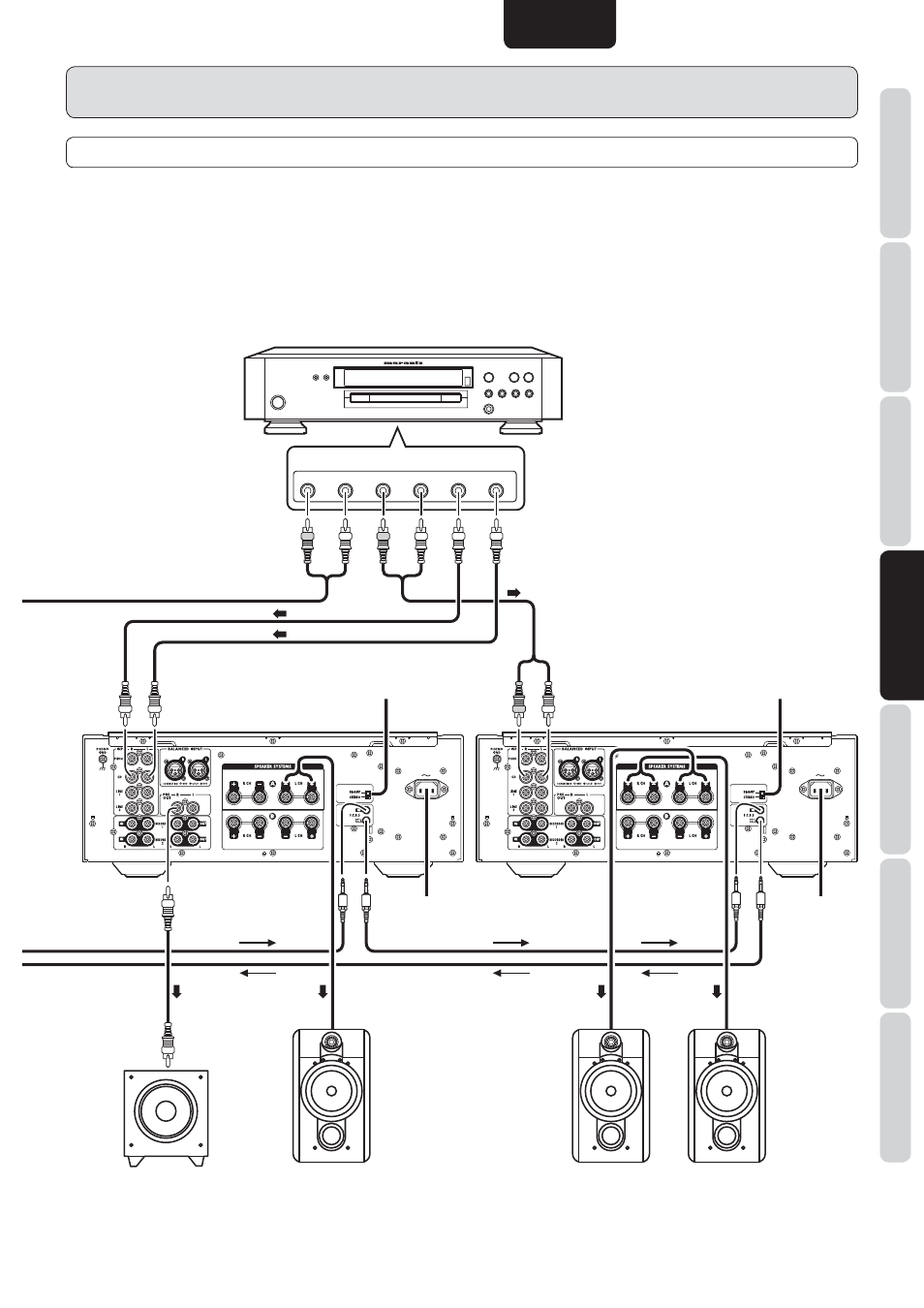

GRUNDANSCHLUSS FÜR 5.1 MEHRKANALWIEDERGABE
q Die drei Einheiten werden mit einem Flexiblen Steuerbussystem angeschlossen. Für den Anschluss über das Flexible
Steuerbussystem bereiten Sie 3 Audio-Anschlusskabel vor, wie auf Seite 20 Flexibles Steuerbussystem beschrieben.
w Stellen Sie die ID-Nummern für die drei Verstärker so ein, wie es unter „EINSTELLUNG DER ID-NUMMERN“ (Seite 21)
beschrieben ist.
Wenn der ID 1 Vorverstärker betrieben wird, arbeiten die Vorverstärker ID 2 und ID 3 synchron.
e Schließen Sie die Ausgänge der Player, die analoge 5.1 Ausgangskanäle haben an jeden der drei Vorverstärker an.
r Für die Verwendung eines aktiven Subwoofers, finden Sie Hinweise zum Anschluss im Handbuch des Subwoofers.
AC IN 3 1 2 3 1 2
AC IN 3 1 2 3 1 2
FRONT R FRONT L SURROUND R
MULTI CHANNEL AUDIO OUT
SURROUND L SUB-WOOFER CENTER
SACD Mehrkanal-Player, usw.
Für den mittleren Lautsprecher oder
Subwoofer stellen Sie den PM-11S2 auf ID 2.
Stellen Sie die Taste LAUTSPRECHER A
(SPEAKER A) auf dem vorderen Bedienfeld
auf EIN (ON).
Stellen Sie die PRE OUT Taste auf dem
vorderen Bedienfeld auf EIN (ON).
Auf STEREO
stellen.
Für Surround-Lautsprecher stellen
Sie den PM-11S2 auf ID 3.
Stellen Sie die Taste
LAUTSPRECHER A (SPEAKER A)
auf dem vorderen Bedienfeld auf
EIN (ON).
Auf STEREO
stellen.
Zur Steckdose Zur Steckdose
Zur
Leitungseingangsbuchse
Aktiver
Subwoofer
Vorderer
Mittellautsprecher
Surround-
Lautsprecher
linker Kanal
Surround-
Lautsprecher
rechter Kanal
