ERWEITERTE ANSCHLÜSSE
ERWEITERTE ANSCHLÜSSE

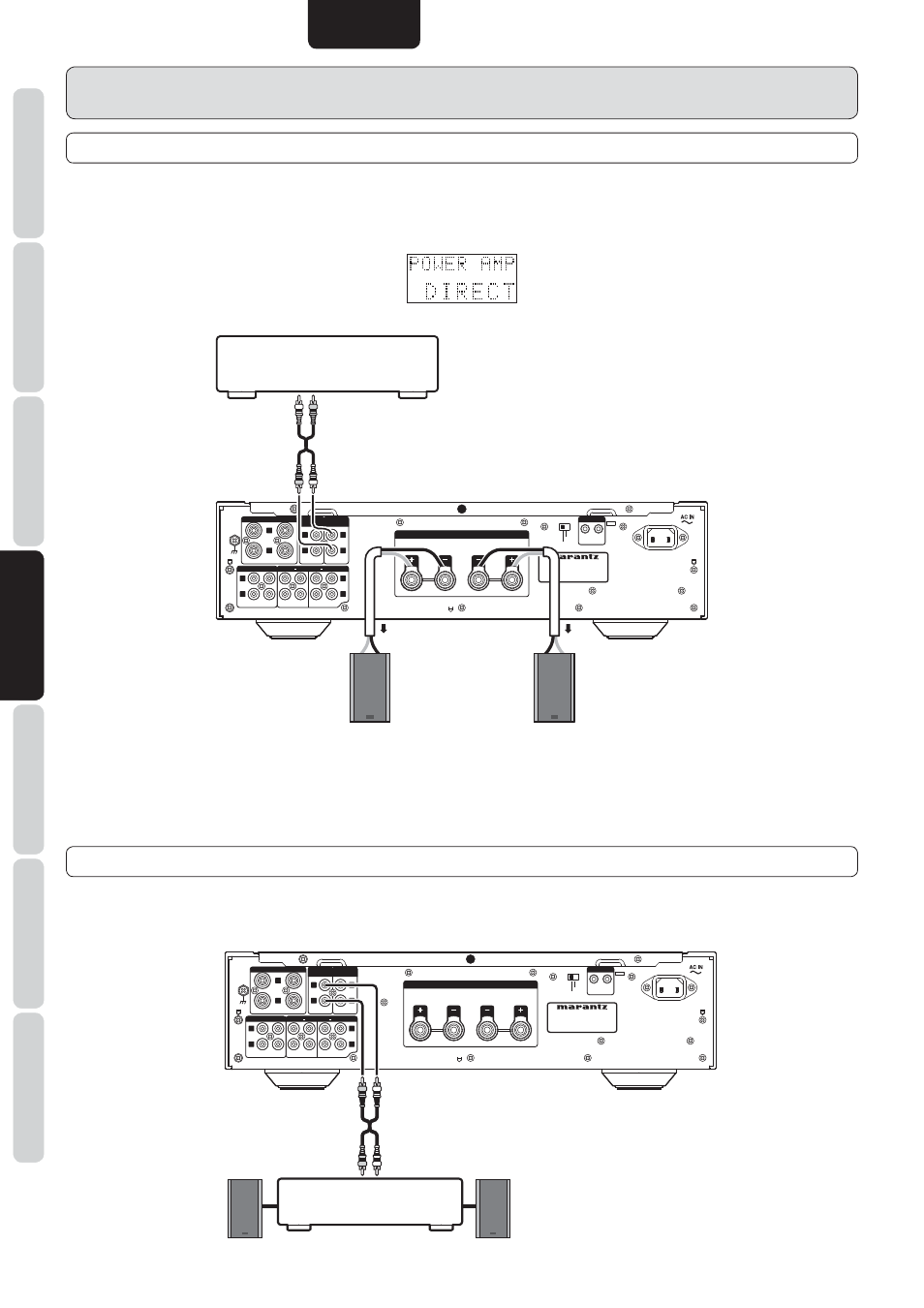

VERBINDUNGEN ÜBER DIE P.DIRECT IN-BUCHSEN
Ist ein AV-Verstärker oder Vorverstärker vorhanden, kann dieses Gerät über die unten dargestellten Verbindungen als
Leistungsverstärker verwendet werden.
Halten dazu die Taste P.DIRECT IN an der Vorderseite des Geräts für mindestens 3 Sekunden gedrückt, um sie auf EIN (ON) zu
schalten. “POWER AMP DIRECT” erscheint auf der Anzeige.
Einzelheiten zur Bedienung des Vorverstärkers entnehmen Sie bitte der Bedienungsanleitung des Vorverstärkers.
PHONO
GND
STEREO
BI.AMP
R CH
L CH
SPEAKER SYSTEMS
IN
OUT
F.C.B.S.
PRE OUT
RECORDER 2
1
LINE 2
1
OUT
OUT
IN
IN
PHONO
CD
L
R
L
R
L
R
L
R
L
R
SPEAKER IMPEDANCE : 4 - 8 OHMS
P.DIRECT
IN
IN
IN
IN
IN
AV-Verstärker,
Vorverstärker usw.
Zu PRE OUT-
Buchsen
Lautsprecher rechter
Kanal
Lautsprecher linker
Kanal
Hinweise:
• Um den Leistungsverstärker-Direktmodus auszuschalten, halten Sie die P.DIRECT IN-Taste für mindestens 3 Sekunden gedrückt.
• Vor dem Einschalten des Leistungsverstärker-Direktmodus des Geräts, schalten Sie bitte den Vorverstärker aus und stellen Sie die
Lautstärke auf Minimum.
VERBINDUNGEN ZU DEN P.DIRECT IN-BUCHSEN
Ist ein Leistungsverstärker vorhanden, kann dieses Gerät über die unten dargestellten Verbindungen als Vorverstärker verwendet werden.
Einzelheiten über die Verbindungen zwischen Leistungsverstärker und Lautsprechersystem entnehmen Sie bitte der
Bedienungsanleitung des Leistungsverstärkers, den Sie verwenden möchten.
PHONO
GND
STEREO
BI.AMP
R CH
L CH
SPEAKER SYSTEMS
IN
OUT
F.C.B.S.
PRE OUT
RECORDER 2
1
LINE 2
1
OUT
OUT
IN
IN
PHONO
CD
L
R
L
R
L
R
L
R
L
R
SPEAKER IMPEDANCE : 4 - 8 OHMS
P.DIRECT
IN
IN
IN
IN
IN
Zu den Eingangsbuchsen
Lautsprecher
Lautsprecher
Leistungsverstärker
