2
BEZEICHNUNGEN UND
FUNKTIONEN
GRUNDLEGENDE
ANSCHLÜSSE
GRUNDFUNKTIONEN
ERWEITERTE ANSCHLÜSSE
ERWEITERTE FUNKTIONEN
FEHLERSUCHE
ANDERE
DEUTSCH
FUNKTIONEN
Der PM-15S2 ist das Nachfolgemodell des PM-15S1 und
verwendet die für das höherwer tige Modell PM-11S2
entwickelten Spitzentechnologien.
¶
HDAM-SA3-Modul
HDAM-SA3 ist ein zentrales Modul eines Stromrückkopplungs-
Verstärkers und wird auf dem U-I-Wandler-Block aufgesetzt,
welcher das wichtigste Bauteil eines Verstärkers darstellt, um
eine noch bessere Schaltkreisstabilität und Verarbeitung in
Hochgeschwindigkeit zu erzielen.
¶
Phono-Equalizer mit konstanter Stromrückkopplung
Der Phono-Equalizer verwendet ein System, das die
Stromrückkopplung innerhalb des hörbaren Bereichs auf
einem konstanten Niveau hält und sowohl MC- als auch MM-
Tonabnehmer unterstützt. Mithilfe dieses Systems wird über
den gesamten Frequenzbereich ein extrem weicher Klang mit
weniger Rauschen erzielt.
¶
Lineare Lautstärkeregelung
Dieser Lautstärkeregelungs-Verstärker ist eine Kombination
des MAS6116 von MAS und des Stromrückkopplungs-
Verstärkers vom NF-Typ. Das Verstärkerteil ist diskret
aufgebaut und kombiniert HDAM-SA3 mit dem HDAM-SA2.
¶
Pufferverstärker für CD-Direkteingang
Ein Eingangspufferverstärker, der den HDAM-SA2 verwendet,
ist direkt hinter die Eingangsbuchsen eingebaut und
gewährleistet so durch direkte Weiterleitung Klang in höchster
Super Audio CD-Qualität.
¶
V/I-Servo-Stromrückkopplungs-
Leistungsverstärker
Um die Stabilität des Leistungsverstärkers weiter zu verbessern,
wurde das V/I-Servosystem entwickelt. Durch dieses System
werden Schwankungen in der Ausgangs-Offset-Spannung in
Ströme ungewandelt und in Current Mode kompensiert. Das
neu entwickelte V/I-Servosystem verbessert so Audioqualität
und Stabilität.
¶
Flexibles Steuerbussystem (F.C.B.S.)
Über ein Flexibles Steuerbussystem (F.C.B.S.) können bis
zu vier PM-15S2 Geräte miteinander verbunden werden,
wodurch eine Vielzahl von Konfigurationen, wie beispielsweise
vollständige Doppelverstärkung und 5.1-Mehrkanalwiedergabe
mit drei Geräten ermöglicht wird.
¶
Leistungsverstärker für Direkteingang
M i t h i l f e d i e s e r F u n k t i o n d i e n t d a s G e r ä t a l s
Leistungsverstärker.
Da sich diese Funktion über eine Taste an der Vorderseite
auf Ein (ON) oder Aus (OFF) schalten lässt, kann das Gerät
als Komponente in verschiedenen audiovisuellen Systemen
eingesetzt werden.
¶
Doppelt geschirmter Ringkerntransformator
¶
Doppellagiges Gehäuse
NETZSPANNUNGSEINSTELLUNG AM
GERÄT
Ihr Marantz Produkt ist für die Netzspannung in Ihrer Region
geeignet und entspricht den Sicherheitsanforderungen.
– Spannungsversorgung (USA) .....................AC 120V 60Hz
– Spannungsversorgung (Europa) ............AC 230V 50/60Hz
UNPASSENDE AUFSTELLUNGSORTE
Damit Ihr Verstärker möglichst lange Zeit in perfektem Zustand
bleibt, sollte das Gerät möglichst nicht an folgenden Orten
aufgestellt werden:
• Orte, an denen er direktem Sonnenlicht ausgesetzt wäre
• Orte, an denen er neben einer Heizung oder einem anderen
wärmeausstrahlenden Gerät steht
• Orte mit hoher Feuchtigkeit oder schlechter Belüftung
• Orte, an denen es sehr staubig ist
• Orte, an denen er Vibrationen ausgesetzt wäre
• Auf wackligen Regalen oder an einem instabilen schrägen
Aufstellungsort
• In der Nähe von Fenstern, wo das Gerät z.B. Regenwasser
ausgesetzt sein könnte.
• Auf einen Verstärker oder einer anderen Komponente, die
sehr viel Wärme abgibt

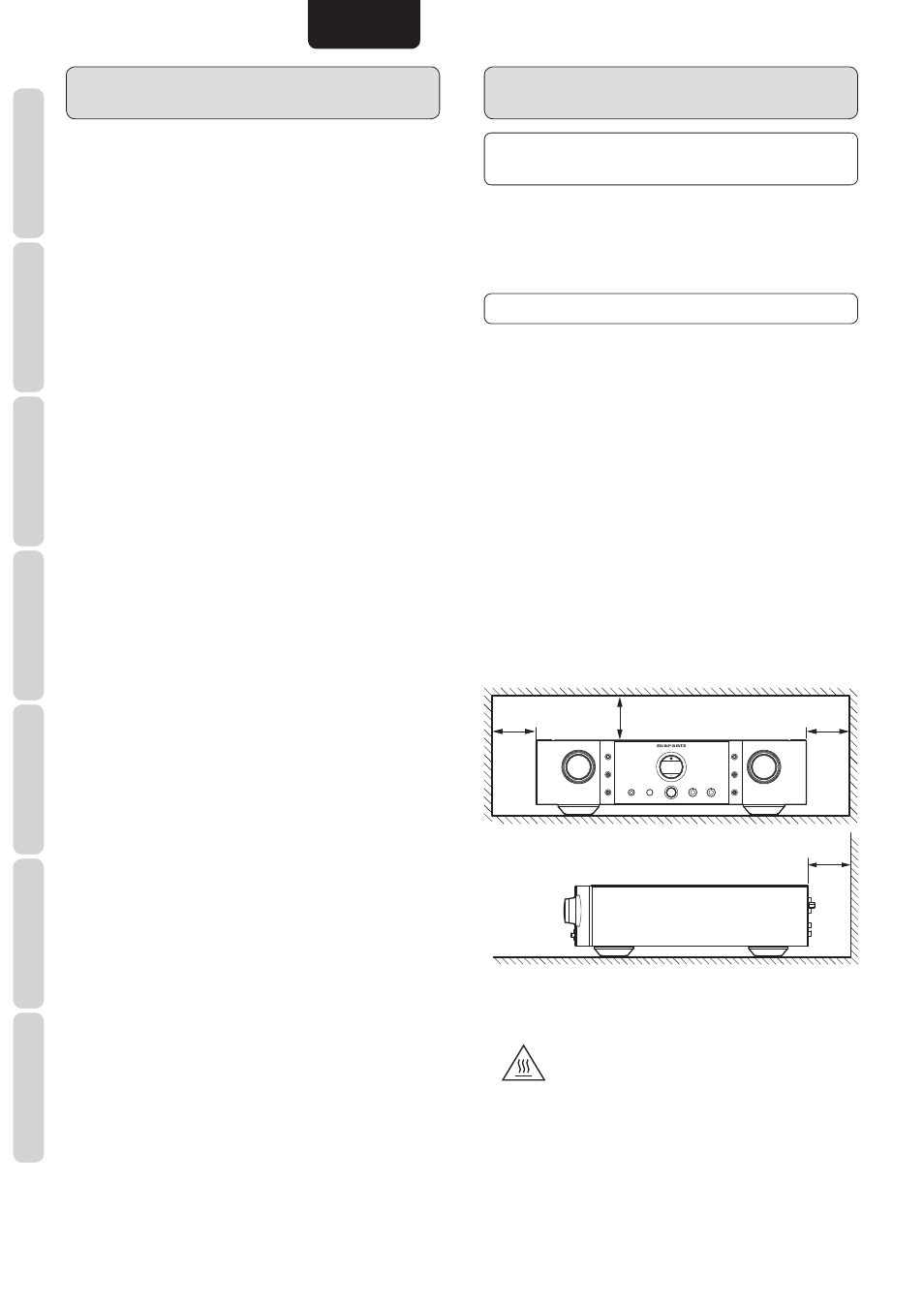

Um eine ausreichende Wärmeableitung zu gewährleisten,
sind bei der Wahl des Aufstellortes für das Gerät die in der
Abbildung unten dargestellten Abstände zu Wänden bzw. zu
anderen Komponenten einzuhalten.
Links 0,2 m (7-7/8 in)
oder mehr
Oben 0,2 m
(7-7/8 in) oder mehr
Rechts 0,2 m (7-7/8 in)
oder mehr
Rückseite 0,2 m (7-7/8 in) oder mehr
7
Keine Gegenstände auf die Oberfläche stellen
• Stellen bzw. legen Sie keine anderen Gegenstände auf dem
Gerät ab.
Berühren Sie während oder unmittelbar
nach dem Gebrauch keine heißen Stellen
des Gerätes, insbesondere nicht im
Bereich des Warnsymbols “Vorsicht,
heiße Oberfläche”.
Während oder unmittelbar nach dem Gebrauch ist dieses Gerät
mit Ausnahme der Bedienelemente und der Anschlussbuchsen
auf der Rückseite heiß. Berühren Sie die heißen Stellen und
insbesondere den Bereich um das Warnsymbol “Vorsicht,
heiße Oberfläche” nicht. Der Kontakt mit heißen Flächen kann
zu Verbrennungen führen.
VOR DEM GEBRAUCH
Warnsymbol
“Vorsicht, heiße
Oberfl äche”
