GRUNDLEGENDE
ANSCHLÜSSE
GRUNDLEGENDE ANSCHLÜSSE

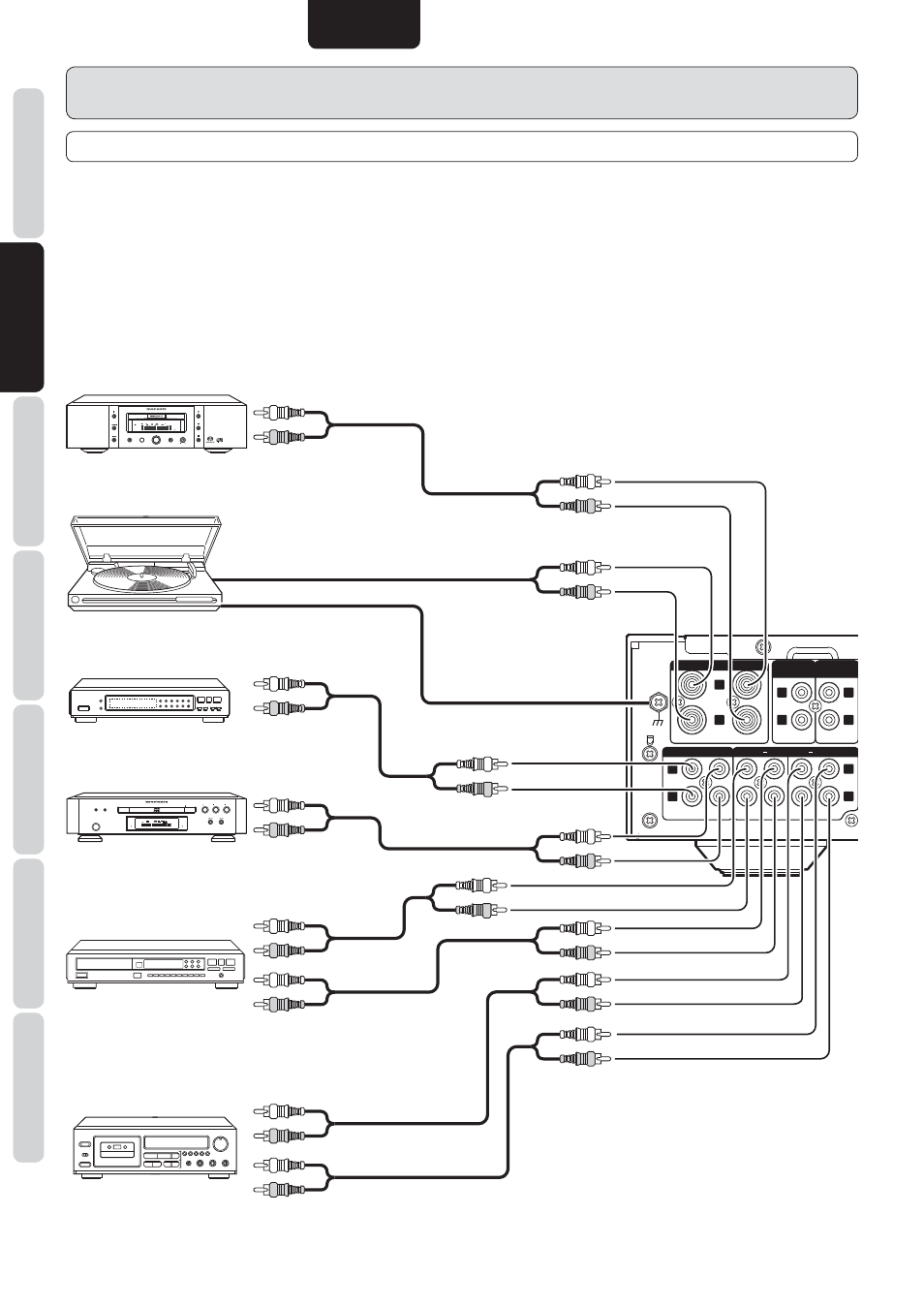

ANSCHLIESSEN VON AUDIO-KOMPONENTEN
Hinweise:
• Schließen Sie dieses Gerät und andere Komponenten nicht an das Stromnetz an, bevor alle Komponenten verbunden worden sind.
• Stecken Sie alle Stecker und Verbindungen fest zusammen. Lockere Verbindungen können Störgeräusche verursachen.
• Achten Sie darauf, die linken und rechten Kanäle korrekt zu verbinden.
Die roten Anschlüsse sind für den Kanal R (rechts) und die weißen Anschlüsse für den Kanal L (links).
• Achten Sie darauf, Eingänge und Ausgänge korrekt zu verbinden.
• Befolgen Sie die Bedienungsanleitung der jeweiligen an das Gerät angeschlossenen Komponente.
• Fassen Sie die Verbindungskabel nicht mit dem Netzkabel oder Lautsprecherkabeln zu einem Bündel zusammen. Dies kann zu
Störgeräuschen führen.
PHONO
GND
PRE OUT
RECORDER 2
1
LINE 2
1
OUT
OUT
IN
IN
PHONO
CD
L
R
L
R
L
R
L
R
L
R
P.DIRECT
IN
IN
IN
IN
IN
FL OFF
STANDBY
PAUSE
POWER
RANDOM
DIMMER
PLAY
STOP
DVD PLAYER DV-12S1
OPEN/CLOSE
VIDEO ON/OFF
V-PART
DVD
AUDIO
192kHz
96kHz
TRK
CHP
TEMAIN
TOTAL
DOLBY D
DIG OFF
GRP
TITLE
VIDEO OFF
L
C
LFE
R
LS
S
RS
PROGRESSIVE
LAST MEMO
CONDITION
DOWN MIX
PAUSE
STOP
PLAY
DISPLAY OFF
OPEN/
SOUND
POWER ON/OFF
SUPER AUDIO CD PLAYER SA-15S1
CLOSE
MODE
PONES
LEVEL
CD-Player
Plattenspieler
Tuner etc.
DVD-Player etc.
CD-R etc.
Kassettendeck etc.
Zur LINE OUT-Buchse
Zur LINE OUT-Buchse
Zur LINE OUT-Buchse
Zur LINE IN-Buchse
Zur LINE OUT-Buchse
Zur LINE IN-Buchse
Zur LINE OUT-Buchse
