47

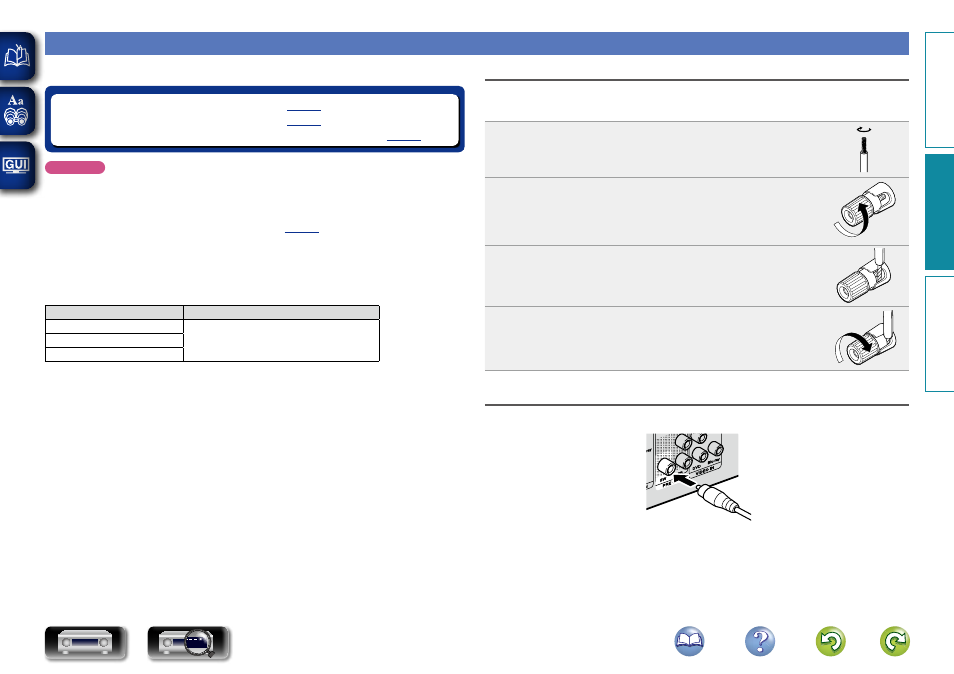

Lautsprecheranschluss
In diesem Beispiel werden die Lautsprecher in diesem Raum an das Gerät angeschlossen.
Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in einem typischen Szenario.
n Anschließen von 5.1-Kanal-Lautsprechern ( vSeite 48 )
n Anschließen von 2.1-Kanal-Lautsprechern ( vSeite 49 )
n Anschließen eines Front-Lautsprechers mit Leistungsverstärker ( vSeite 50 )
HINWEIS
• Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Schalten
Sie auch den Subwoofer aus.
• Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen nicht überstehen.
Die Schutzschaltung kann u. U. aktiviert werden, wenn die Adern die Schalttafel berühren oder
wenn die Plus- und Minuspole einander berühren (
vSeite 93 “Überlastschutz”).
• Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an das Stromnetz
angeschlossen ist. Dies kann zu einem Stromschlag führen. Wenn der “Einrtgsassistent”
ausgeführt wird, folgen Sie den Anweisungen im Bildschirm des “Einrtgsassistent”, um die
Einstellungen vorzunehmen. (Die Lautsprecheranschlüsse werden während der Ausführung des
“Einrtgsassistent” nicht mit Strom versorgt.)
• Verwenden Sie die Lautsprecher mit der unten dargestellten Lautsprecher-Impedanz.
Lautsprecheranschlüsse Lautsprecher-Impedanz
FRONT
6 – 8 Ω CENTER
SURROUND
Anschließen der Lautsprecherkabel
Überprüfen Sie sorgfältig, dass der linke (L) und der rechte (R) Kanal und die Pole + (rot) und – (schwarz)
an den Lautsprechern richtig an dieses Gerät angeschlossen wurden, und dass die Kanäle und Pole richtig
miteinander verbunden werden.
1 Isolieren Sie ca. 10 mm des Lautsprecherkabelendes ab,
verzwirbeln Sie das Ende der Ader fest, oder versehen Sie es mit
einem Kabelschuh.
2 Drehen Sie den Lautsprecheranschluss gegen den Uhrzeigersinn,
um ihn zu lösen.
3 Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn
der Isolierung in den Lautsprecheranschluss ein.
4 Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um
ihn festzuziehen.
Anschließen der Subwoofer
Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-Kabel.
