4
'(876&+ )5$1d$,6 '(876&+ (63$f2/ 1('(5/$1'6 69(16.$
Lautsprecher
Überprüfen Sie sorgfältig, dass der linke
(L) und der rechte (R) Kanal und die Pole +
(rot) und – (schwarz) an den Lautsprechern
richtig an dieses Gerät angeschlossen
wurden und dass die Kanäle und Pole
richtig miteinander verbunden werden.
Anschluss der Lautsprecherkabel
Isolieren Sie ca. 10 mm des
Lautsprecherkabelendes ab, verzwirbeln Sie
das Ende der Ader fest oder versehen Sie es
mit einem Kabelschuh.
HINWEIS
• Schließen Sie die Lautsprecherkabel so an,
dass sie an den Anschlussbuchsen nicht
überstehen. Die Schutzschaltung kann u.
U. aktiviert werden, wenn die Adern die
Schalttafel berühren oder wenn die Plus- und
Minuspole einander berühren (vSeite 77
“Überlastschutz”).
• Berühren Sie die Anschlussbuchsen der
Lautsprecher nicht, wenn das Gerät an das
Stromnetz angeschlossen ist. Dies kann zu
einem Stromschlag führen.
• Verwenden Sie die Lautsprecher mit der unten
dargestellten Lautsprecher-Impedanz.
Lautsprecheranschlüsse
Lautsprecher-
Impedanz
FRONT A
6 − 8 Ω
CENTER
SURROUND
SURR. BACK/AMP ASSIGN
FRONT B/HEIGHT
FRONT A + FRONT B 8 Ω

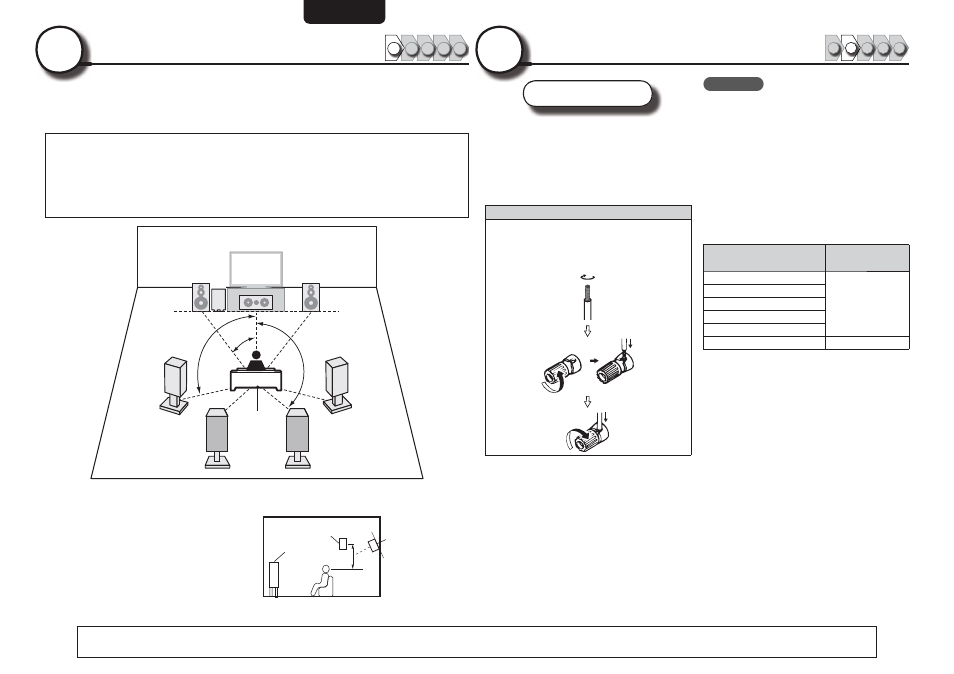

Installation 1 2 3 4 5
Dieses Gerät ermöglicht die 2.0/2.1 bis 7.1-Kanal-Surround-Wiedergabe.
Diese Seite bietet Informationen zur Lautsprecheraufstellung für die
7.1-Kanal-Wiedergabe mit Surround-Back-Lautsprechern als Beispiel.
Die Standardeinstellung ist 7.1-Kanal. Sie können auch eine 5.1-Kanal-
Wiedergabe durchführen. Um eine 5.1-Kanal-Wiedergabe durchzuführen,
schließen Sie nur 5.1-Kanal-Lautsprecher an.
Verwenden Sie die Funktion Audyssey Auto Setup des Geräts, um die Anzahl
der angeschlossenen Lautsprecher automatisch zu erkennen und optimale
Einstellungen für die verwendeten Lautsprecher vorzunehmen.
FL FR
C
SBL SBR
SL SR
SW
90 – 110˚
22 – 30˚
135 – 150˚
Hörposition
FL Front-Lautsprecher (L) • Die Surround-Lautsprecher müssen 60 bis 90
cm über Ohrhöhe positioniert werden.
Surround-
Back-
Lautsprecher
• Leicht nach
unten neigen
Front-
Lautsprecher
Surround-
Lautsprecher
60 – 90 cm
GAnsicht von der SeiteH
FR Front-Lautsprecher (R)
C Center-Lautsprecher
SW Subwoofer
SL Surround-Lautsprecher (L)
SR Surround-Lautsprecher (R)
SBL Surround-Back-Lautsprecher (L)
SBR Surround-Back-Lautsprecher (R)
1
Anschluss 1 2 3 4 5
2
Der Abschnitt “Einfache Variante” enthält Informationen zur Lautsprecheraufstellung, zum Anschluss und der Einrichtung für das 7.1-Kanal-System mit Surround-Back-Lautsprechern.
Informationen zur Aufstellung, zum Anschluss und der Einstellung von anderen Lautsprechern als dem 7.1-Kanal-System (mit Surround-Back-Lautsprechern) finden Sie auf Seite 32.
