Basisausführung
Drahtlosen Receiver (RX101)
anschließen
Durch Anschluss des drahtlosen Receivers RX101 (separat erhältlich)
an das Gerät können Audiosignale von anderen Geräten mittels
Bluetooth-Kommunikation empfangen und wiedergegeben werden.
• Verwenden Sie ein A2DP-kompatibles Bluetooth-Gerät (vSeite 76
“A2DP”).
• Der drahtlose Receiver RX101 kann auch als externer IR-Empfänger
verwendet werden.
• Hinweise zu den Einstellungen des drahtlosen Receivers finden Sie
in der Bedienungsanleitung des RX101.
Drahtloser Receiver RX101
Bluetooth-Gerät
(A2DP-Kompatibilität)
Fernbedienung
Schließen Sie einen drahtlosen Receiver über den M-XPort-
Eingangsanschluss an, um Musik zu hören. Stellen Sie in diesem Fall
die Eingangsquelle auf “M-XPort” ein.
HINWEIS
Um den drahtlosen Receiver RX101 als externen IR-Empfänger zu
verwenden, stellen Sie die Fernbedienungssensorfunktion des Geräts
auf “DISABLE”(vSeite 60 “Fernbedieneinstellungen”).

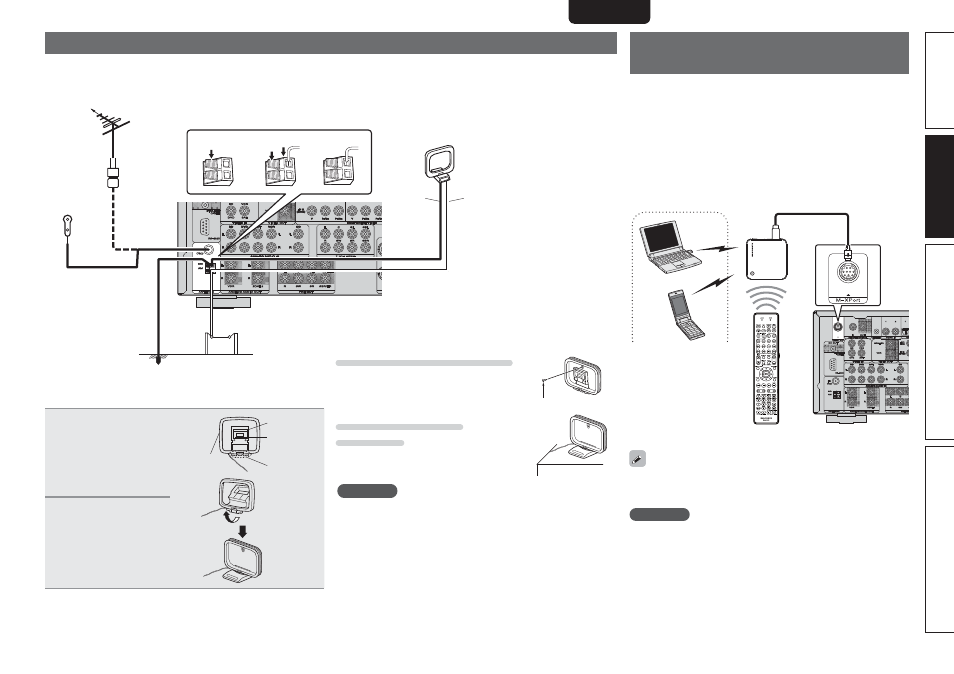

Antenne anschließen
• Schließen Sie die dem Gerät beiliegende UKW-Antenne bzw. MW-Rahmenantenne an, um Radiosender über das Gerät zu empfangen.
• Wenn der Radioempfang (vSeite 25 “Wiedergabe von UKW-/MW-Sendungen”) nach dem Anschließen der Antenne einwandfrei funktioniert,
fixieren Sie die Antenne mit Klebeband an einer Stelle, an der das Rauschen am geringsten ist.
w
e
q
UKW-
Außenantenne
75 Ω
Koaxialkabel
Erdung
MW-
Außenantenne
MW-Rahmenantenne
(im Lieferumfang
enthalten)
Schwarz
Weiß
UKW-Zimmerantenne
(im Lieferumfang
enthalten)
Ausrichtung für Sender
n Zusammenbau der MW-Rahmenantenne
1
)KUHQ 6LH GHQ
6WDQGIXWHLO DXI GHU
5FNVHLWH XQWHQ DQ
GHU 5DKPHQDQWHQQH
HLQ XQG ELHJHQ 6LH
LKQ QDFK YRUQH XP
Standfuß
Rechteckige
Öffnung
Herausragender
Teil
Rahmenantenne
2
)KUHQ 6LH GHQ
KHUDXVUDJHQGHQ 7HLO
LQ GLH UHFKWHFNLJH
gIIQXQJ LP
6WDQGIX KLQGXUFK
n Verwendung der MW-Rahmenantenne
Verwendung bei Wandmontage
Ohne Zusammenbau direkt an der Wand
montieren.
Nagel, Klammer o. ä.
Verwendung bei freier
Aufstellung
Wie dargestellt zusammenbauen.
HINWEIS
• Schließen Sie nicht zwei UKW-Antennen gleichzeitig an.
• Lassen Sie die MW-Rahmenantenne auch dann angeschlossen,
wenn eine MW-Außenantenne verwendet wird.
• Die stromführenden Anschlüsse der MW-Rahmenantenne dürfen
die Metallteile der Anschlusstafel nicht berühren.
• Wenn das Empfangssignal gestört ist, schließen Sie die Erdung
(GND) mit an, um die Empfangsstörungen zu verringern.
• Wenn der Radioempfang gestört bleibt, ist eine Außenantenne zu
empfehlen. Einzelheiten erfahren Sie in dem Fachgeschäft, in dem
Sie das Gerät gekauft haben.
