Anschlüsse (weitere anschlussbuchsen), Remote control-buchsen, Rs-232c-anschluss – Marantz SR5005 Benutzerhandbuch
Seite 43: Dc out (trigger out)-buchsen, N anschluss, N einstellung
37
Basisausführung
Einfache V
ariante
Informationen
'(876&+
)5$1d$,6
'(876&+
(63$f2/
1('(5/$1'6
69(16.$
Anleitung für Fortgeschrittene

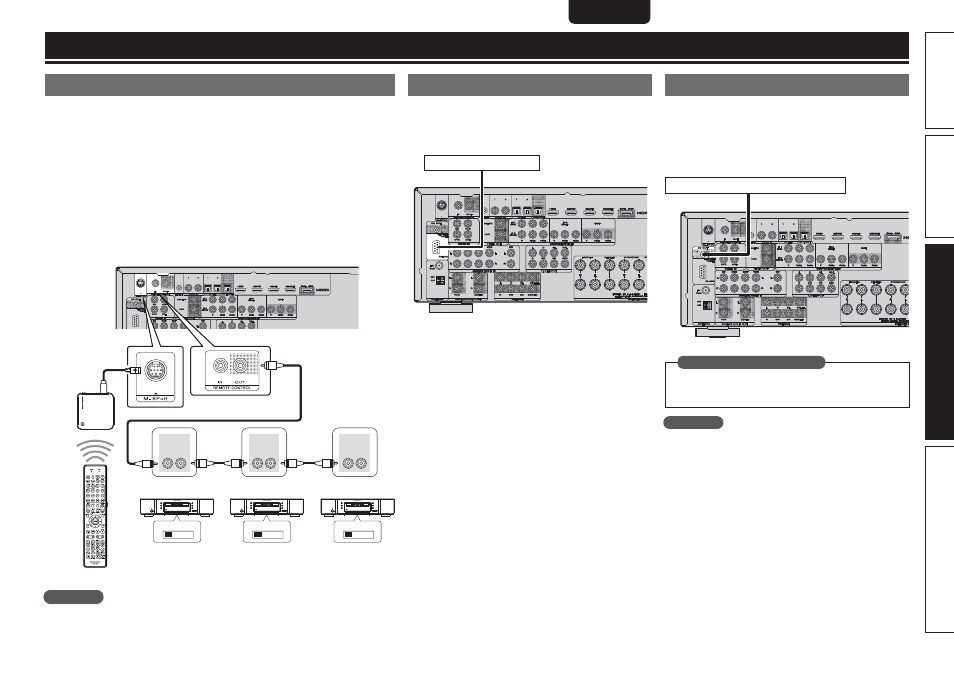

REMOTE CONTROL-Buchsen
Wenn Sie dieses Gerät mit Audiokomponenten der Marke Marantz verbinden, leitet es
die Steuersignale an die einzelnen Komponenten weiter.
n Anschluss
Verwenden Sie das Fernbedienungskabel (im Lieferumfang der Marantz-Audiokomponente,
die Sie anschließen möchten), um den Anschluss REMOTE CONTROL OUT dieses
Geräts mit dem Anschluss REMOTE CONTROL IN der anzuschließenden Komponente
zu verbinden.
n Einstellung
Schalten Sie den Fernbedienungsschalter an der Rückseite der angeschlossenen
Audiokomponente auf “EXTERNAL“ oder “EXT“, um diese Funktion zu nutzen.
• Durch diese Einstellung wird der Fernbedienungsempfang der angeschlossenen
Audiokomponente deaktiviert.
• Um die angeschlossene Audiokomponente zu bedienen, richten Sie die Fernbedienung
auf den Fernbedienungssensor dieses Geräts.
&95&3/"- */5&3/"-
&95&3/"- */5&3/"-
&95&3/"- */5&3/"-
3&.05&
$0/530-
065
*/
3&.05&
$0/530-
065
*/
3&.05&
$0/530-
065
*/
CD-Rekorder
CD-Player
DVD-Player
Fernbedienung
Drahtloser Receiver
RX101 (vSeite 21)
HINWEIS
Um den drahtlosen Receiver RX101 als externen IR-Empfänger zu verwenden,
stellen Sie die Fernbedienungssensorfunktion des Geräts auf “DISABLE”(vSeite 60
“Fernbedieneinstellungen”).
RS-232C-Anschluss
Durch den Anschluss einer externen seriellen Steuerung
können Sie neben Ihren Audio- und Videogeräten alle
möglichen elektrischen Haushaltsgeräte fernsteuern (z. B.
Lampen, elektrische Vorhänge und Klimaanlagen).
Externe serielle Steuerung
DC OUT (TRIGGER OUT)-Buchsen
Wenn ein Gerät mit DC IN-Buchse angeschlossen ist, lässt
sich die Einschalt-/Standbyfunktion des jeweiligen Geräts
über dieses Gerät durch die Gerätekopplung betätigen.
Über die DC OUT (TRIGGER OUT)-Buchse kann ein
elektrisches Signal mit maximal 12 V/150 mA zur Verfügung
gestellt werden.
Mit 12 V/150 mA trigger-kompatibles Gerät
Zum Ansteuern eines Geräts, das an die DC OUT
(TRIGGER OUT)-Buchse angeschlossen ist.
“DC Trigger” (vSeite 59)
Erforderliche Einstellungen
HINWEIS
Bei einem Kurzschluss oder wenn die erforderlichen Trigger-
Eingangswerte des angeschlossenen Geräts größer als 12
V/150 mA sind, kann die DC OUT (TRIGGER OUT)-Buchse
nicht genutzt werden.
Schalten Sie das Gerät in diesem Fall ab, und trennen Sie es
vom Anschluss.
Anschlüsse (Weitere Anschlussbuchsen)
