Seite 6
6

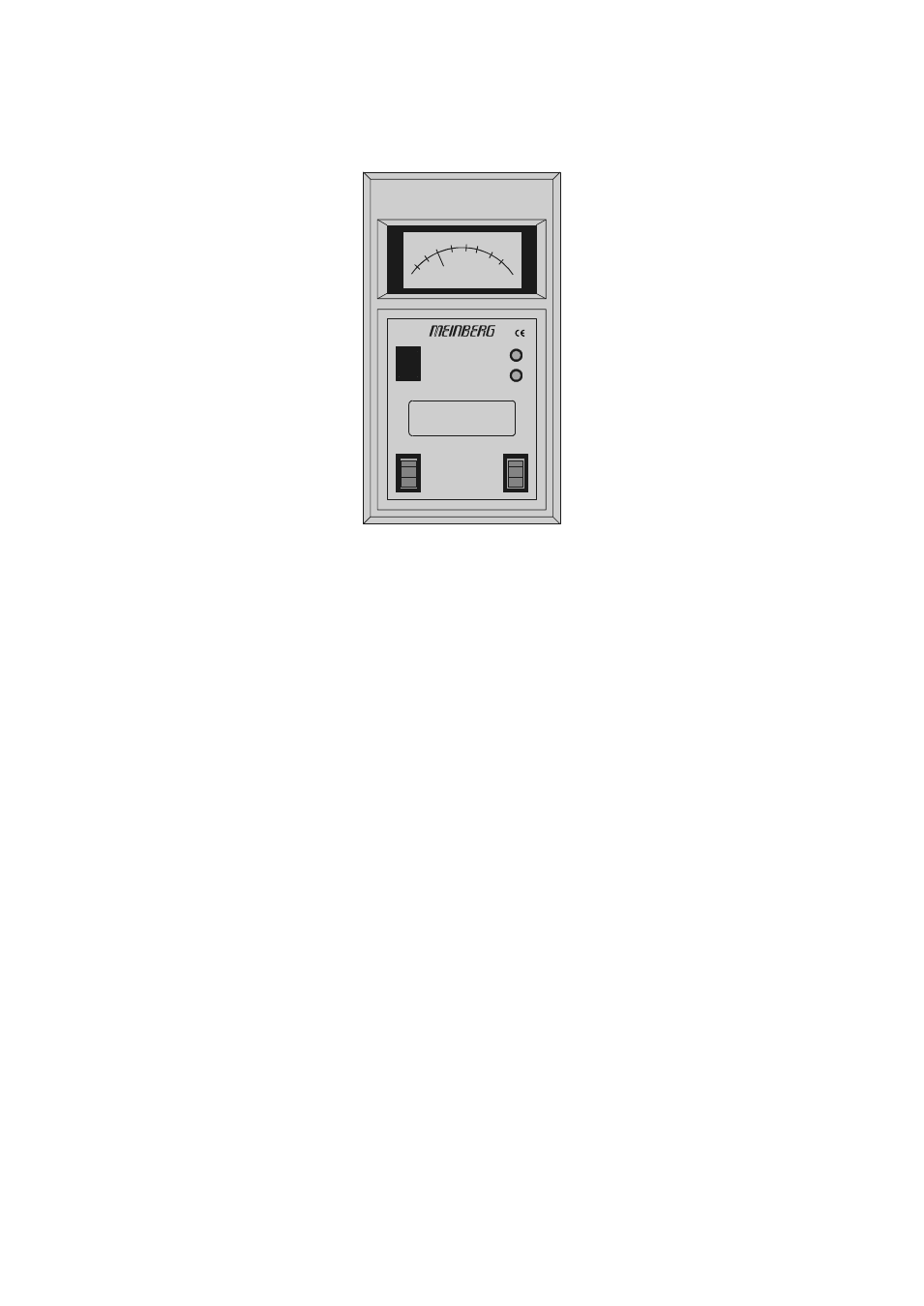

Frontansicht
-1
00
-9
0
-80
-70
-60 -50
-40
-3
0
level[dBm]
accu
ok
lo
ad
field strength meter
FM614
Acc. check
Mod.
Charge
AC-line
Accu
on
off
Piezo
Bedienung
a) Einstellung der Betriebsart
Mit dem Umschalter "Accu / AC-line" die gewünschte Betriebsart (Akku- /
Netzbetrieb) einstellen.
b) Akku-Ladung
Die internen Akkus werden geladen, solange das FM614 über das Netzkabel an
das 230V-Netz angeschlossen ist. Diese Betriebsart wird über die LED "Charge"
angezeigt.
c) Test des Ladezustands
Durch Drücken des Tasters "Acc. check" wird der Ladezustand der Akkus durch
das Analoginstrument angezeigt. Mit Hilfe der Marke ist erkennbar, ob die
Ladung der Akkus erforderlich ist. Zur Durchführung dieses Test darf die
Antenne nicht angeschlossen sein.
d) Feldstärkemessung
Zur Messung des Antennenausgangspegels muß die mitgelieferte Antenne AI01
über das RG174-Koaxialkabel an die Antennenbuchse angeschlossen werden.
Durch Verändern der Antennenposition bzw. Verdrehen der Antenne ist nun das
Maximum der Feldstärke zu bestimmen. Neben einer möglichst großen Feld-
stärke ist darauf zu achten, daß das Modulations-LED "Mod." streng im Rhyt-
mus der DCF-Sekundenmarken blinkt. Diese Marken lassen sich auch hörbar
machen, indem der Schalter "Piezo" in die on-Position gebracht wird.
