Meinberg COM52HS - Handbuch

FUNKUHREN
Allgemeines DCF77
Unser Empfängermodul empfängt das Signal des Langwellensenders DCF77 in Mainflingen bei
Frankfurt. Dieser dient zur Verbreitung der amtlichen Uhrzeit der Bundesrepublik Deutschland, das
ist die Mitteleuropäische Zeit MEZ(D) bzw. die Mitteleuropäische Sommerzeit MESZ(D). Der
Sender überträgt in Sekundenimpulsen codiert die aktuelle Uhrzeit, das Datum und den Wochentag.
Innerhalb jeder Minute wird einmal die komplette Zeitinformation gesendet. Die hochkonstante
Trägerfrequenz des Zeitsignals beträgt 77.5 kHz. Zu Beginn jeder Sekunde wird die Trägerampli-
tude für 0.1 sec oder 0.2 sec auf ca. 25% abgesenkt. Die so entstehenden Sekundenmarken enthalten
binär codiert die Zeitinformation. Sekundenmarken mit einer Dauer von 0.1 sec entsprechen einer
binären “0” und solche mit 0.2 sec einer binären “1”. Die Information über die Uhrzeit und das
Datum sowie einige Parity- und Statusbits finden sich in den Sekundenmarken 17 bis 58 jeder
Minute. Durch das Fehlen der 59. Sekundenmarke wird die Minutenmarke angekündigt. Sommer-
und Winterzeitumschaltungen können automatisch erfolgen. Der Empfang der Uhrzeit ist gebühren-
frei und nicht anmeldepflichtig.

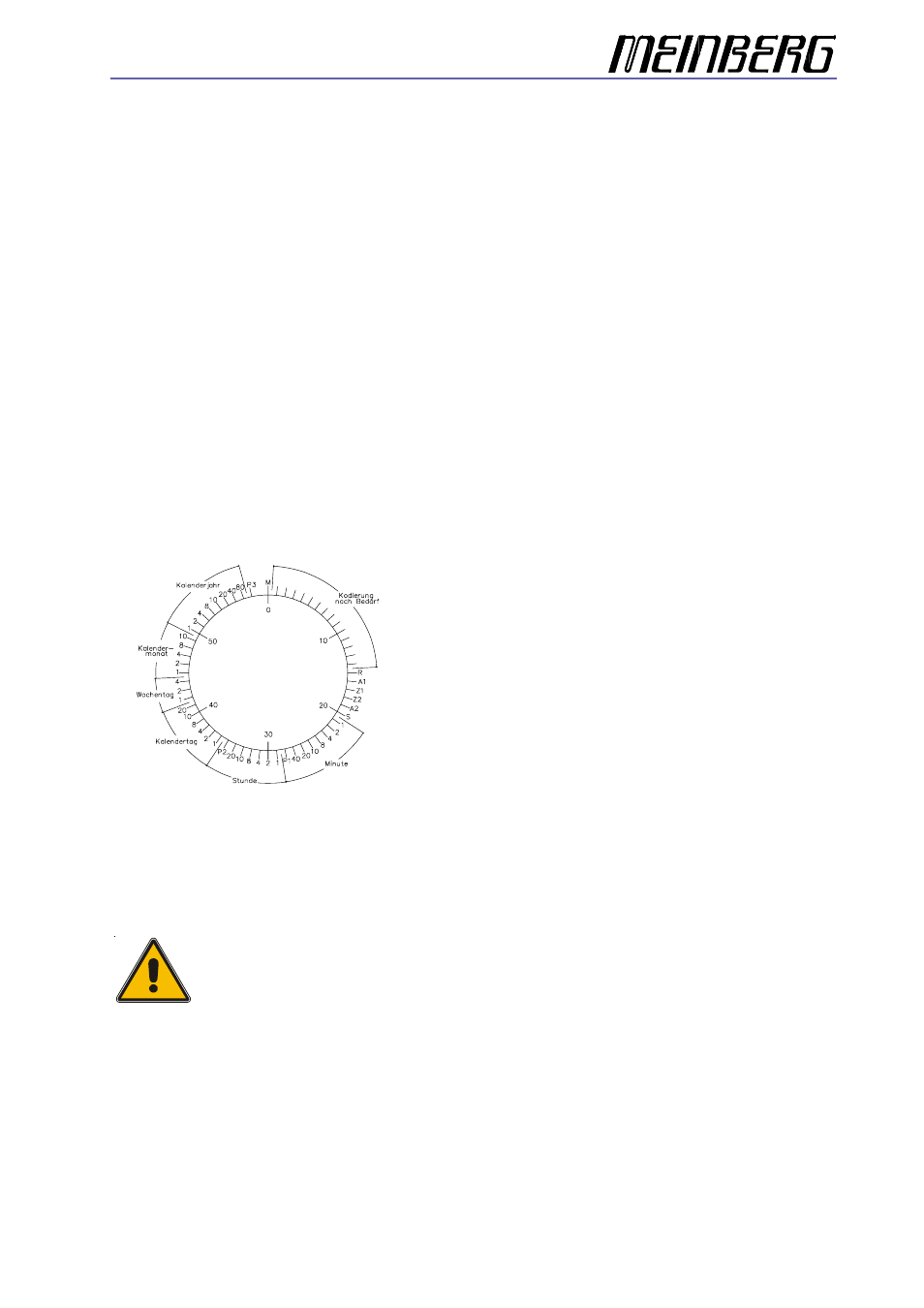

Abb.: Decodierschema
M Minutenmarke (0,1 s)
R Aussendung über Reserveantenne
A1 Ankündigung der Zeitumschaltung MEZ nach
MESZ oder MESZ nach MEZ
Z1, Z2 Zonenzeitbits
A2 Ankündigung einer Schaltsekunde
S Startbit der codierten Zeitinformation
P1, P2, P3 Prüfbits
Ausgang
Als Ausgangssignal liefert das Empfängermodul sekündlich das Standard Meinberg Telegramm
mit 9600 Baud und mit dem Datenformat 7E2.
Da das Modul über keine Hardwareuhr verfügt, wird nach dem Einschalten bis
zur ersten DCF77 Synchronisation ein Telegramm ausgegeben, welches nicht
die aktuelle Uhrzeit bzw. das aktuelle Datum enthalten kann. Aus diesem Grund
sollten bei der Übernahme der Daten die Statusbits im Telegramm genau beach-
tet werden.
Gehäuse
Das Empfägermodul ist in einem Gehäuse der Schutzart IP40 für die DIN-Schienenmontage
untergebracht. Die Arretierung des Gehäuses auf der Hutschiene erfolgt über eine Schnappbefesti-
gung. Die Spannungsversorgung wird über Schraubklemmen (Schutzart IP20) vorgenommen. Die
RS232-Schnittstelle wird über eine 9pol. SubD Buchse herausgeführt. In die Gehäusefront sind ein
Modulations- und ein Freilauf-LED sowie die BNC-Anschlußbuchse der Antenne eingearbeitet.
COM52HS
DCF77-Empfänger für DIN-Schienenmontage
