Seite 5
5
Anschluss
A
B
C
DOAL/A
DOAL/R
Antenna
Receiver

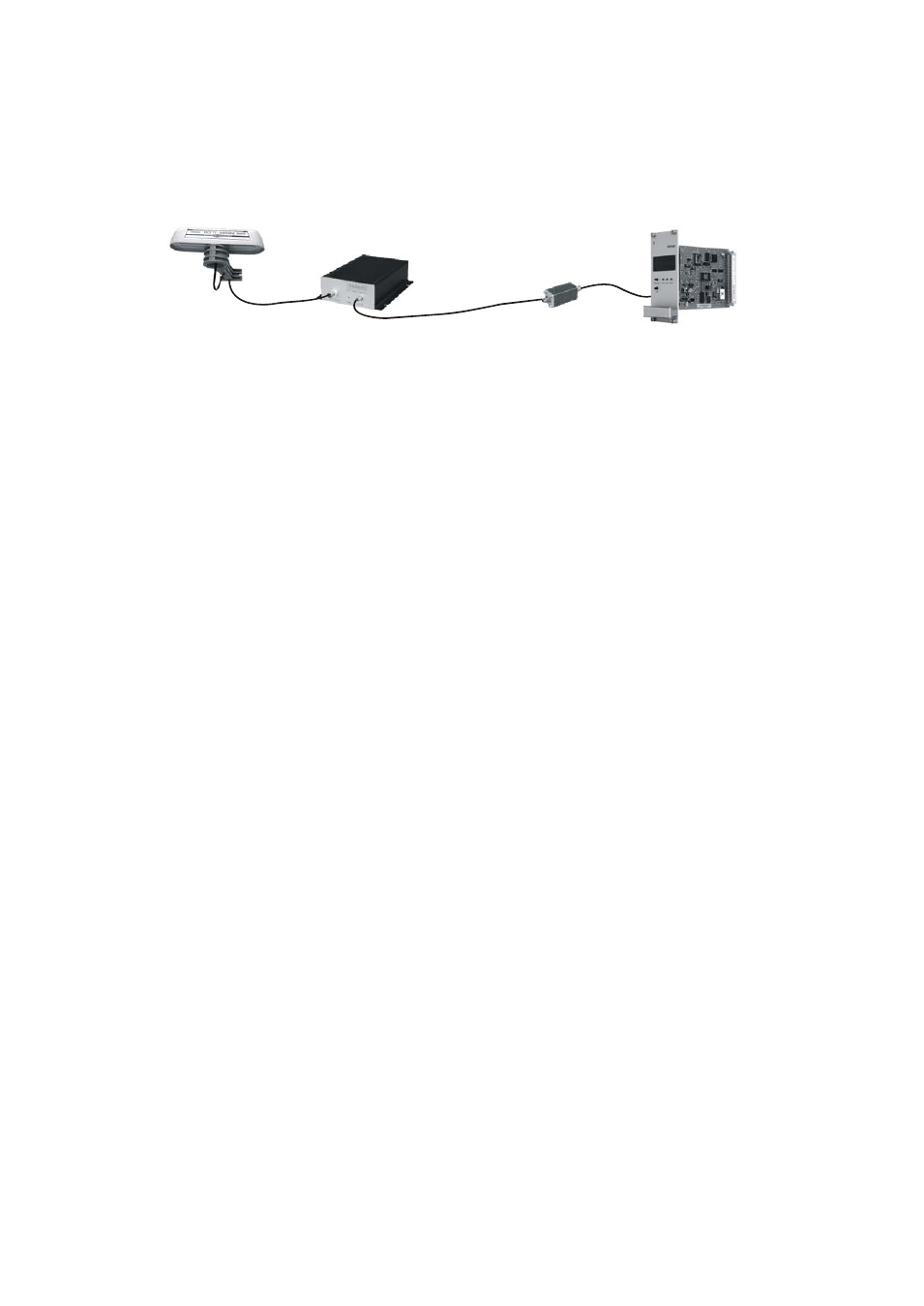

Abb. 1: Anschlußschema DOAL
Die mögliche Länge der Multimode Glasfaserverbindung (C) beträgt bis zu 2000m. Die
maximale Distanz ist jedoch auch abhängig von der Feldstärke des empfangenen DCF
Signals, bei einem sehr schwachen Signalpegel kann die Maximallänge auch deutlich
kürzer sein. Außerdem sollte auf eine durchgehende Glasfaserverbindung ohne zusätzli-
che, dämpfende Steckerverbindungen und eine möglichst kurze Kupferkabel-Verbin-
dung zur Antenne (A) und zum Empfänger (B) geachtet werden wenn eine maximale
Kabellänge erforderlich ist.
Ist hingegen der Antennen-Eingangspegel sehr hoch, z.B. durch einen vorgeschalte-
ten Verstärker (AV4) oder durch unmittelbare Nähe der Empfangsanlage zum Sender
(Frankfurt a. M.), kann die Übertragung mittels DOAL in die Sättigung gehen und einen
korrekten Empfang des DCF Signals verhindern. Für diesen Fall ist auf der Hauptplatine
des DOAL/A ein Jumper vorgesehen, der, sofern gesteckt, den Eingagspegel um ca.
20dB gedämpft auf die Glasfaser gibt. Zum Setzen dieses Jumpers muss die Aluminium-
Frontplatte entfernt werden.
Bei Einsatz des DOAL-Systems mit einem PZF-Korrelationsempfänger sollte zur
Kompensation der zusätzlichen Laufzeitverzögerung eine um 80km höhere Entfernung
zum Sender eingestellt werden (siehe Manual des Empfängers).
