Fast Ethernet 5 Port Miniatur Switch Seite 3/4
MICROSENS GmbH & Co. KG - Küferstraße 16 - 59067 Hamm - Tel. 0 23 81/94 52-0 - FAX -100 - www.microsens.com
Features
Der Switch verfügt über eine Non-Blocking Architektur und arbeitet nach dem Store
and Forward Verfahren. Für das Zwischenspeichern der Daten verfügt der Switch über
einen 1 MBit großen Speicher.
Die MAC-Adressenverwaltung erfolgt über das integrierte Adress-Management. Der
Switch ist in der Lage bis zu 1024 MAC-Adressen gleichzeitig zu speichern, wobei die
Speicherung nach Empfang eines gültigen Datenpaketes erfolgt. Fünf bis zehn Minuten
nach dem letzten Datenempfang wird eine dazugehörige MAC-Adresse wieder
verworfen (Aging).
Verbindungen
Durch die Auto Crossing Funktion der Twisted Pair Ports des Switches ist die
Unterscheidung der Patchkabel in gekreuzt und 1:1 nicht notwendig. Der Switch
erkennt automatisch die Belegung und stellt sich entsprechend ein.
Somit ist es möglich Endgeräte und Kaskadierungen mit einem Patchkabel
durchzuführen.
Übertragungsgeschwindigkeit
Die Twisted Pair Ports des Switches stellen sich mit Hilfe von Autonegotiation
automatisch auf höchstmögliche Übertragungsrate ein. Anhand der LED-Anzeigen ist
der gewählte Übertragungsmodus erkennbar.

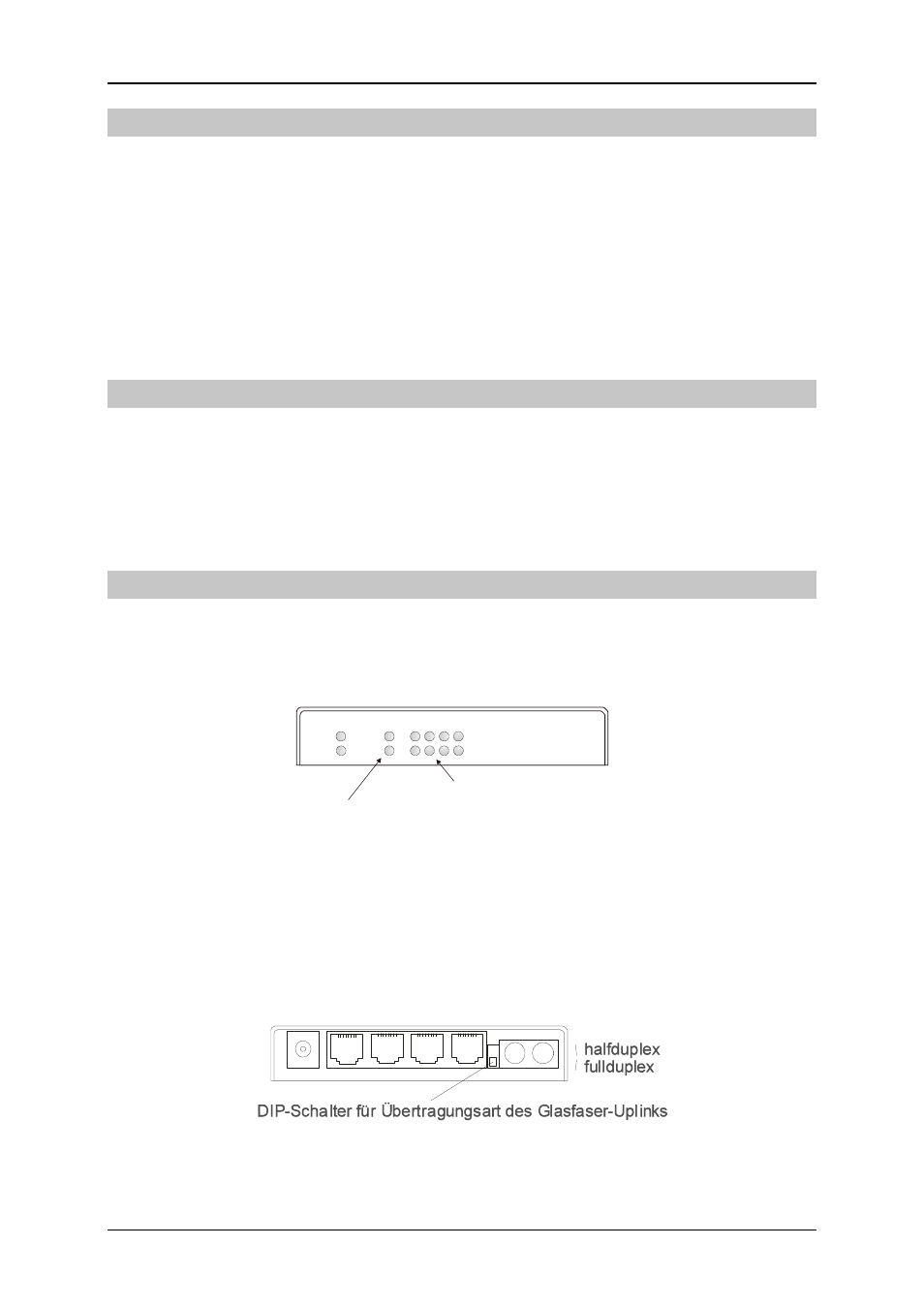

MICROSENS
PWR LNK/SPD/ACT LK/AC
FD/HD FD/HD
FX 1 2 3 4
Anzeigen für die Twisted Pair Ports
Anzeigen für den Glasfaser-Uplink
Leuchten die Act/Speed-LEDs der Twisted Pair Ports grün, wurde eine Fast Ethernet
Verbindung (100 MBit) aktiviert. Für eine Ethernet Verbindung (10 MBit) leuchten diese
LEDs gelb. Der Glasfaser-Uplink ist ein reiner 100Base-FX Port. Die Link-Erkennung wird
mit einer grünen LED bestätigt.
Die Übertragung im Vollduplexmodus wird durch Leuchten der entsprechenden LED
gekennzeichnet. Wurde die Verbindung für den Halbduplexmodus aktiviert, blinkt
diese LED. Der Übertragungsmodus des Glasfaser-Uplinks wird über einen DIP-Schalter
eingestellt.
Es ist zu beachten, dass erst im Vollduplexmodus Reichweiten von mehr als 412 m für
den Glasfaser-Uplink realisiert werden können. Zum Aktivieren des Vollduplexmodus
muss sich der DIP-Schalter oben befinden.
