Installationszubehör für MICROSENS Installationskomponenten
Seite 43/48
8. Industrielle Installationen
Industrielle Anwendungen stellen gewöhnlich besondere Anforderungen an die
mechanische Montage der aktiven Komponenten. Auch für diese Anwendungsbereiche
bietet MICROSENS geeignetes Zubehör an.

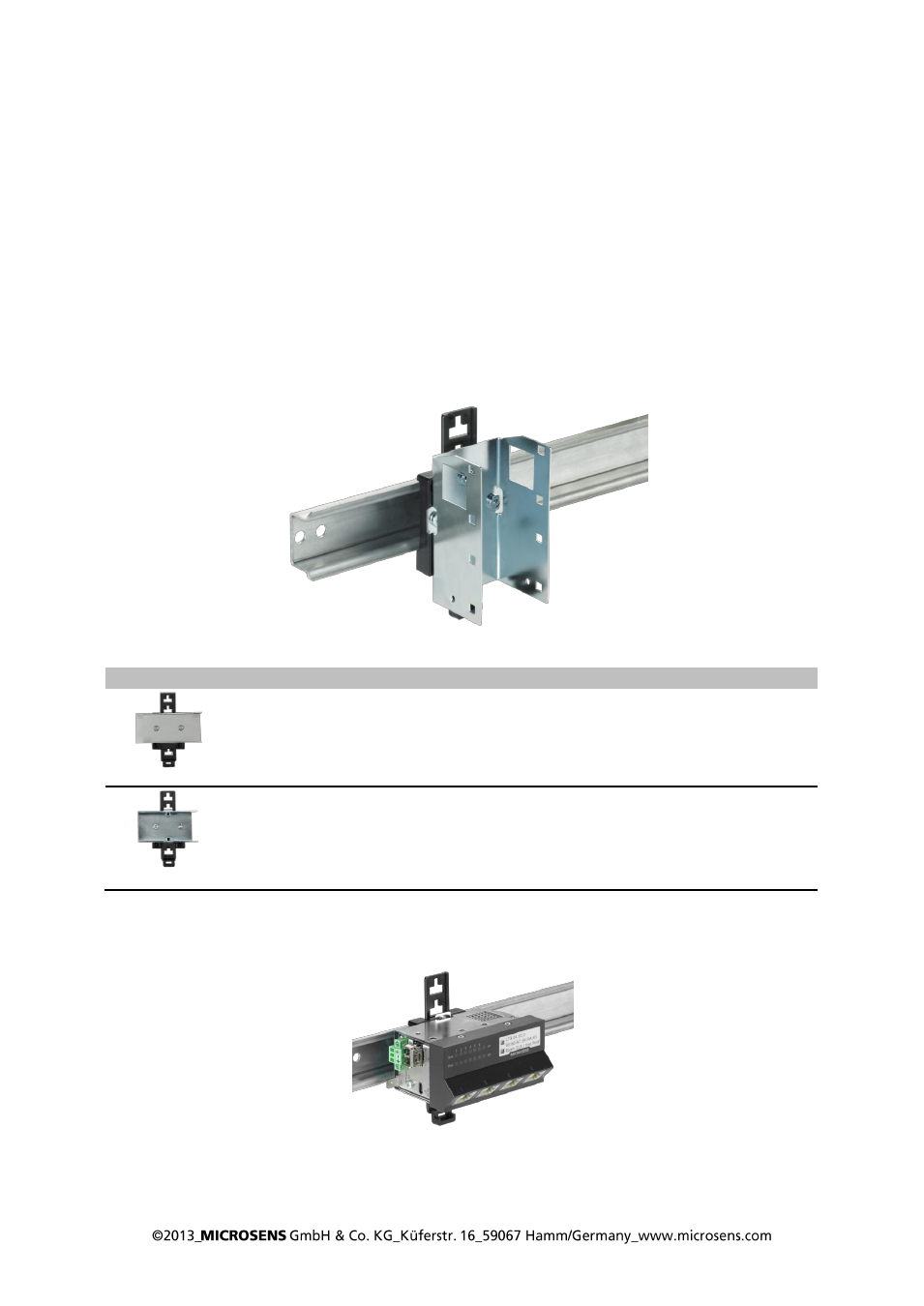

8.1 Hutschienen-Montage
Für die Montage von Installations-Switches auf Hutschienen (bzw. in Verteilerkästen)
bietet MICROSENS einige Sets an. Hiermit werden die Installationskomponenten auf
einer 35mm DIN-Schiene eingerastet. Ein Montageset besteht aus einem Adapterblech
(unterschiedlich für Fast Ethernet und Gigabit Ethernet) und einer Kunststoffhalterung für
35mm DIN-Schienen. Die Kunststoffhalterung kann in 90°-Schritten montiert werden.
Abbildung
Bemerkung
Art. Nr.
Hutschienenhalterung für 45x45 Installations-Komponenten
(Fast Ethernet), für 35mm DIN-Schienen, schraubbar an
Gerät (werkseitig)
*Ausrichtung des Switches ist identisch zur Lage der
Hutschiene
MS140805
Hutschienenhalterung für 45x45 Installations-Komponenten
(Generation 6), für 35mm DIN-Schienen, Gerät wird per
Snap-In eingeklipst
*Ausrichtung des G6 Switches variabel(horizontal/vertikal)
MS140805-G6
Horizontale Switch-Installation auf DIN-Schiene
