Gigabit Multimode Extender
Seite 2/5
MICROSENS GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 (0)2381/9452-0 - Fax -100 - www.microsens.com

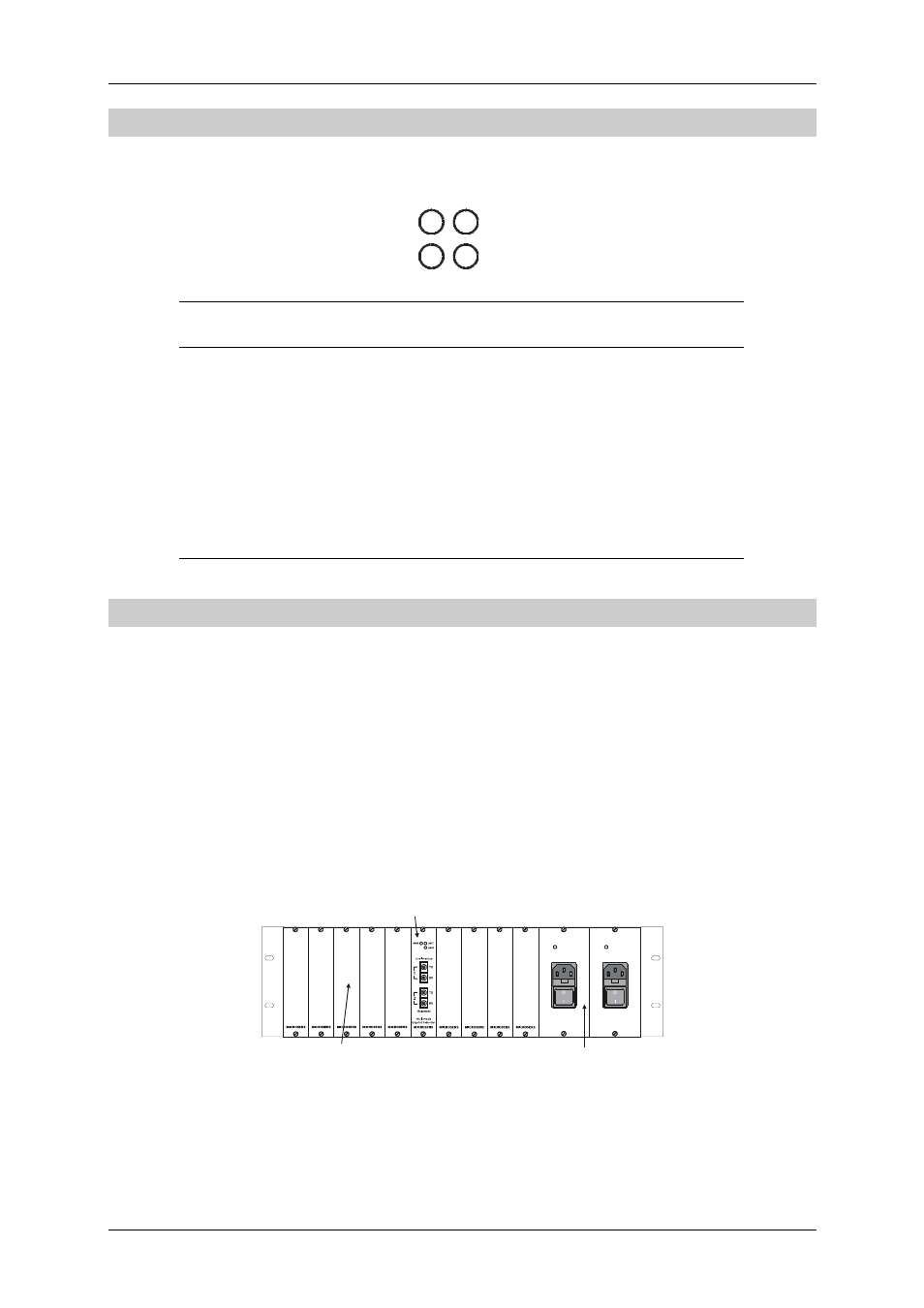

Anzeigen
Der Status des Konverters wird über 4 LEDs auf der Frontseite angezeigt.
PWR
LINE
LINK
ALARM
LOCAL
LINK
Bezeichnung Name
Beschreibung
PWR Power
Modul
betriebsbereit
ALARM Alarm
Alarmkontakt aktiv
(nur bei Version mit Relay Contact)
LINE LINK
Link Port1
Linksignal wird auf Glasfaserport 1
empfangen
LOCAL LINK
Link Port2
Linksignal wird auf Glasfaserport 2
empfangen
Konfigurationsmöglichkeiten
Der Gigabit Extender gehört zu einer breiten Produktpalette an Funktions-Modulen für
den Einbau in modulare Einschubsysteme von MICROSENS. Neben Tischgehäusen in
Einzel- und Doppelversionen stehen dem Anwender 19"-Chassis für die Aufnahme von
bis zu 12 Einschüben zur Verfügung. Der Konverter kann mit allen anderen Einschüben
der gleichen Serie beliebig kombiniert werden. Der Konverter kann optional in
vorhandenes SNMP- / web-basiertes Management integriert werden.
Optional kann ein zweites Netzteil (MS416004) für redundante Stromversorgung
eingebaut werden. In diesem Fall können 10 Konverter-Einschübe verwendet werden.
Bei einer Teilbestückung werden die unbestückten Einschübe mit Blindabdeckungen
(MS416100) abgedeckt. Die Blindabdeckungen gehören nicht zum Liederumfang des
Einschubgehäuses.
MICROSENS
Power
Power Supply
MICROSENS
Power
Power Supply
Blindabdeckungen
Netzteile (red.)
GigaBit Extender
Neben dem 3HE-Einschubgehäuse steht ein 1HE-Gehäuse für 3 Einschübe (quer
eingebaut) zur Verfügung. Dieses verfügt über ein integriertes Netzteil (MS416006),
welches auch redundant (MS416007) ausgelegt werden kann.
Weiterhin sind stehen neben den 19“-Varianten auch Tischgehäuse (MS417001) zur
Verfügung.
