LAND-PAK™-Benutzerhandbuch – Überarb. B
B-107
B ... Einrichtung des UHF-Verstärkerfunkgeräts

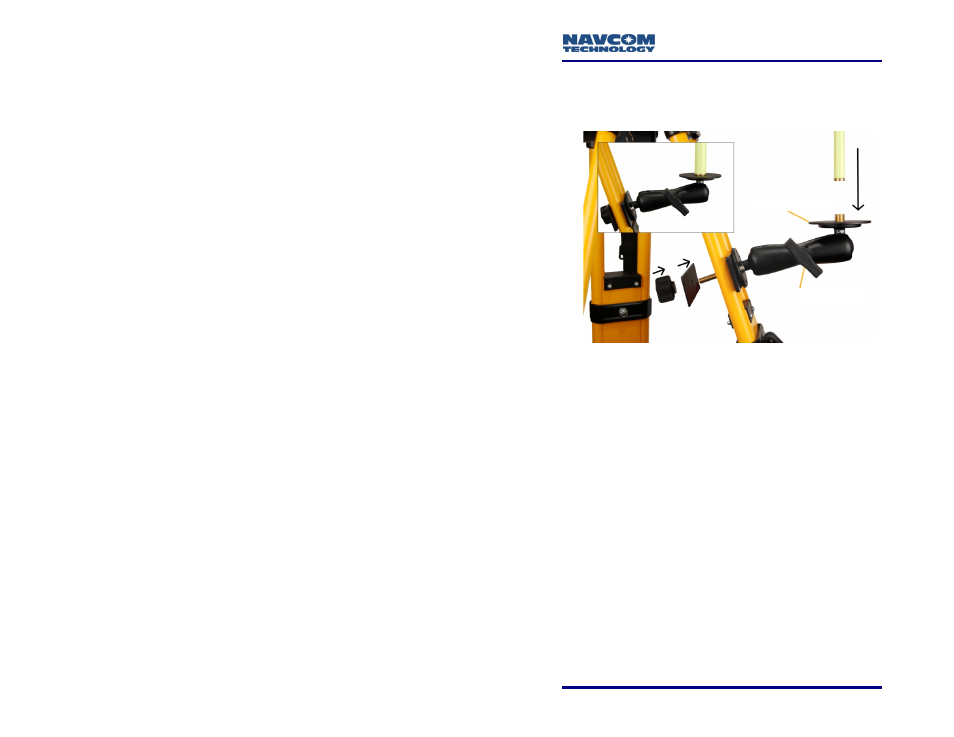

Abbildung 56: Montage der Funkantennenhalterung
Siehe Abbildung 56 für die folgenden Schritte:
9. Die Funkantennenhalterung am Stativ montieren:
a. Den hinteren Knopf der Halterung
abschrauben und die hintere Platte entfernen.
b. Die Halterung gegen die Öffnung eines
Stativbeins setzen.
Die Halterung nicht an dem Stativbein
montieren, an dem der Schultergurt
angebracht ist.
c. An der Rückseite des Stativbeins die hintere
Platte auf die Halterungsschraube setzen.
d. Die Halterungsschraube durch das Loch
in der Halterungsplatte führen, bis die
Halterungsplatte bündig am Stativbein anliegt;
anschließend den Knopf drehen, um die
Befestigungsplatte
Einstellknopf
