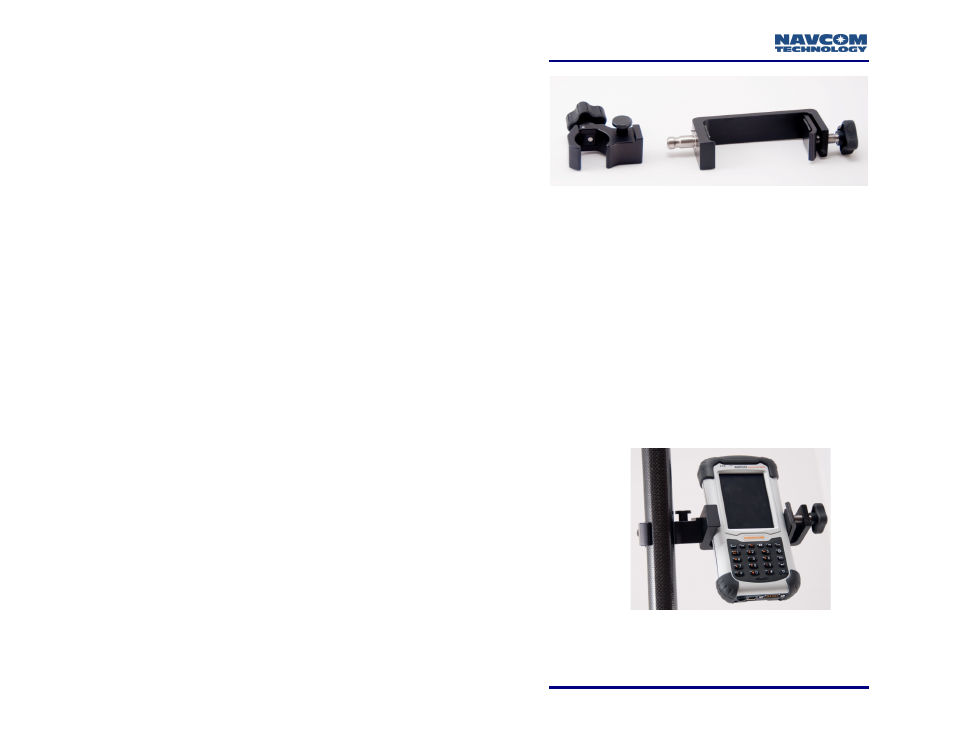

Abbildung 17: Stabklemme und Spannbügel
Siehe Abbildung 17 für die folgenden Schritte:
2. Bei Bedarf die Klemme des Roverstabs am
Nautiz-Spannbügel anbringen:
 Den Schnellwechseladapter des Spannbügels
in das Loch in der Stabklemme einsetzen.
 Den Knopf an der Stabklemme niederdrücken
und bei Bedarf den Spannbügel in die
gewünschte Stellung drehen, indem der kleine
Zapfen in eines der verfügbaren Löcher an
der Stabklemme eingesetzt wird.
 Den schwarzen Knopf an der Stabklemme
loslassen, um die Baugruppe zu verriegeln.
Abbildung 18: Befestigung von
MicroSurvey Nautiz X7
