Erforderliche
Anlagenkomponenten
Ventilbaugruppe (Zubehör)
Bei 2-Leiter-Systemen wird kaltes
oder warmes Medium durch das
Register in das Gerät geführt und
es kann kalte bzw. warme Luft
abgegeben werden. Die Regelung
erfolgt durch die 3-Wege-Ventil-
baugruppe. Sie besteht aus dem
elektrisch betätigtem Ventilkopf
und dem Ventilkörper. Wird der
Kopf elektrisch aktiviert, betätigt er
den Körper, der das Medium in das
Register leitet. Ist die Temperatur
erreicht, wir der Kopf abgeschaltet
und das Medium wird am Register
vorbei in den Bypass geführt. Der
Bypass dient zur Sicherstellung des
Mindestvolumenstromes für den
Kaltwasser-Erzeuger.
Die Zeitdauer zwischen voll-
ständiger Öffnung bzw. Schlie-
ßung kann ca. drei Minuten
betragen.
HINWEIS
Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel–Druckverluste
jedes einzelnen Gerätes an die
Gesamtanlage angepasst. Infolge
des Druckverlustes passen sich die
Nennvolumenströme des Mediums
an die erforderlichen Werte an.
Frostschutz (Zubehör)
Als Medium einer Kaltwasser-An-
lage wird in der Regel ein Was-
ser-Glykol-Gemisch verwendet.
Je nach Einsatz des verwendeten
Glykoltyps und -menge verändert
Membranausdehnungs-
gefäß (MAG)
Um Druckschwankungen im
Stillstand infolge von Tempera-
turveränderungen zu vermeiden
sind MAG´s mit Stickstofffüllung
(feuchtigkeitsneutral) in die Anlage
einzubinden.
In der Stickstofffüllung kann kei-
ne Feuchtigkeit kondensieren.
HINWEIS
Sicherheitsventil
Sicherheitsventile begrenzen einen
zu großen Betriebsdruck infolge
zu starker Erwärmung oder Über-
füllung des Betriebsmediums. Der
Austritt des Ventils erfordert einen
freien Einlauf in eine Ablaufleitung.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Automatische Entlüftungsventile
Das Gerät besitzt einen bzw. zwei
manuelle Entlüftungsventile am
Sammelrohr des Registers. Nach
Füllen der Anlage kann hier sepa-
rat das Gerät entlüftet werden.
Bei der Entsorgung sind die
Produkt-Anforderungen des
verwendeten Glykoltyps zu
beachten.
ACHTUNG
Bei der Verwendung von
glykolhaltigen Medien sind
glykolbeständige Entlüftungs-
ventile erforderlich.
ACHTUNG

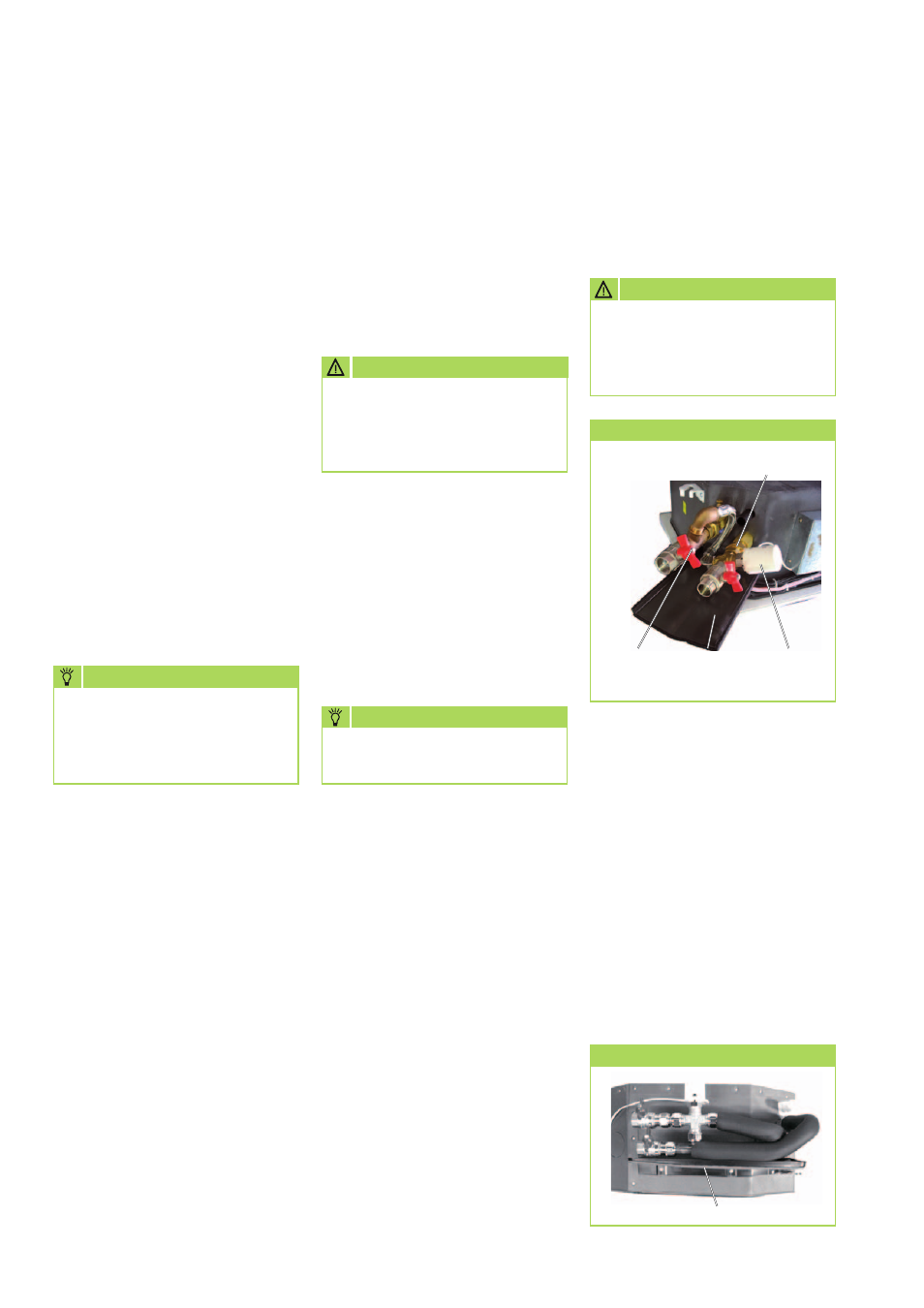

Zusätzliche Kondensatwanne
Kondensatwanne
Kondensatwanne
(Serienausstattung)
Im Lieferumpfang befindet sich
eine zusätzliche Kondensatwanne
zur seitlichen Gerätemontage in
der Zwischendecke. Diese wird für
das Auffangen des an einer Ven-
tilbaugruppe oder an bauseitig zu
stellenden Ventilen entstehenden
Kondensats benötigt.
Nachträglich ist ein Gefälle und die
korrekte Funktion zu prüfen.
sich die Viskosität, der Druckver-
lust erhöht sich und die abgege-
bene Kühl-/bzw. Heizleistung des
Gerätes wird reduziert.
Alle Anlagen-Komponenten müs-
sen für die Verwendung mit Glykol
freigegeben sein.
Zudem sind automatische Entlüf-
tungsventile in der Sammelleitung
an der höchsten Stelle zu montie-
ren.
Manuelle Entlüftung
Absperr-
ventile
Zusätzliche
Kondensatwanne
Ventilkörper
Ventilkopf
