Elektrischer Anschluß
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Anschlußklemmen
KWD 20 S bis 105 S
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dau-
erhaften Kontakt zu kontrollie-
ren und ggf. nachzuziehen.
ACHTUNG
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes zu
installieren.
■
Die Spannungsversorgung
erfolgt am Innengerät, eine
Steuerleitung zum Kaltwasser-
Erzeuger ist nicht erforderlich.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Kondensat-
pumpe eingesetzt, schaltet ggf.
der Abschaltkontakt der Pumpe
die Spannungsversorgung oder
das Ventil aus.
■
Die Klemmleiste befindet sich
innerhalb des Gerätes. Nach
Öffnen der Abdeckung ist sie
erreichbar.
Zum Anschluß gehen Sie bitte
folgendermaßen vor:
1. Öffnen Sie die Abdeckung
des Schaltkastens, indem Sie
die Befestigungsschrauben
entfernen und die Abdeckung
abnehmen.
2. Führen Sie die spannungsfreie
Leitung durch die Kanten-
schutzringe in den Schalt-
kasten ein und arretieren Sie
die Leitung in der Zugent-
lastung.
3. Verbinden Sie dann die Leitung
laut Anschlußschema.
4. Verbinden Sie die elektrischen
Stecker der Abdeckung mit
den entsprechenden Gegen-
stücken der Kassette.
5. Montieren Sie alle demon-
tierten Teile.
16-20 mm
min. 2% Gefälle, freier Einlauf
Weit entfernte Steigleitung
Zu große/kleine Kondensatleitung
Kein Gefälle/Steigungen
Kein freier Ablauf, luftseitiger Gegendruck

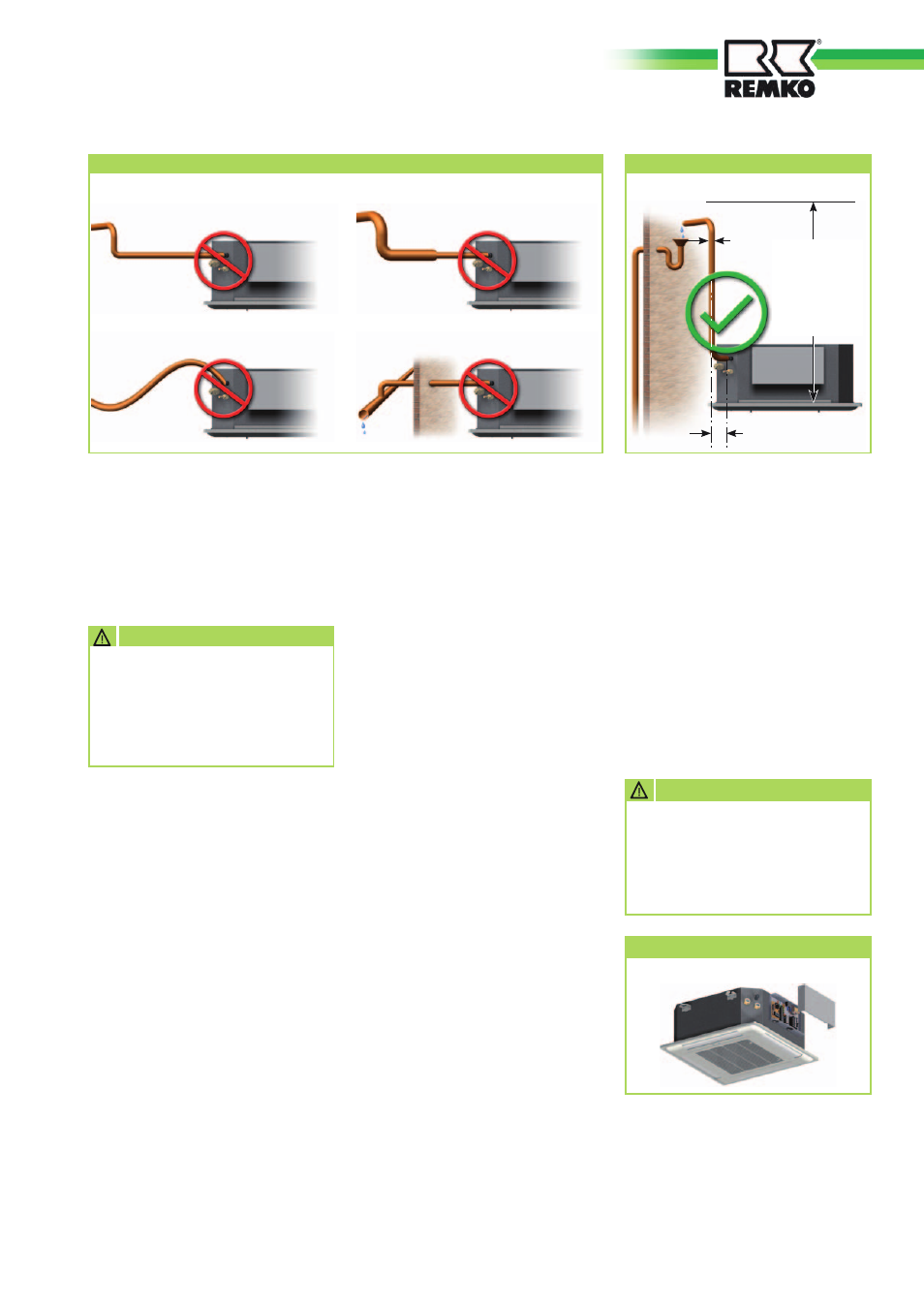

Kondensatanschluß - Falsch!
Kondensatanschluß - Richtig!
max. 100 mm
Förderleistung
max.
1000 mmWS,
Empfehlung:
max. 800 mm
Höhendifferenz
