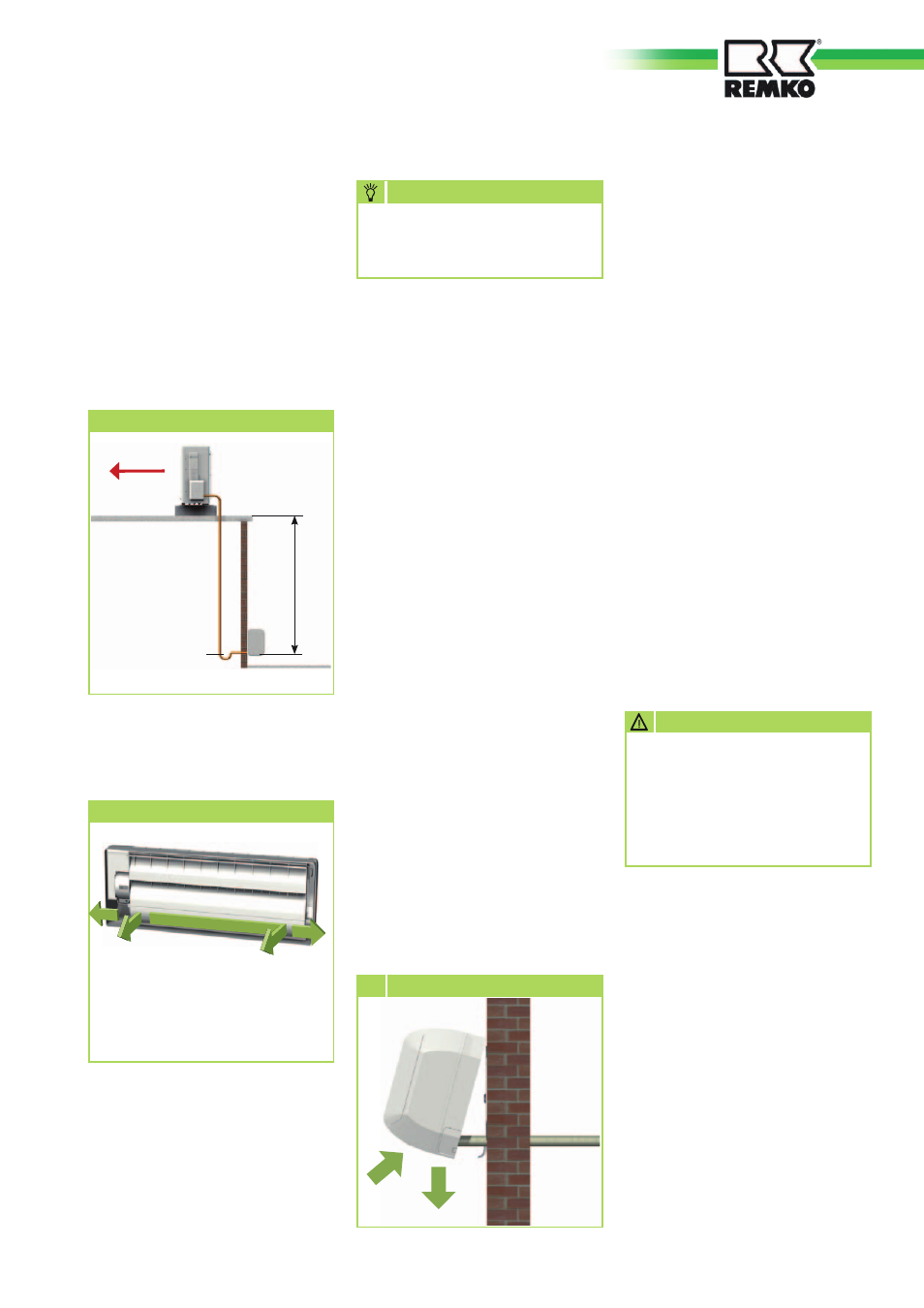

Anschlussvarianten
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
1
2
3 4
Anschlussvarianten des
Innengerätes
Beide Geräte sind werkseitig
mit einer Kältemittelfüllung
versehen worden.
Während Installation ist ent-
sprechende Schutzkleidung zu
tragen.
ACHTUNG
Geräteinstallation
Das Innengerät wird über die
Wandhalterung, unter Beachtung
der im unteren Bereich befind-
lichen Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben die Kondensatlei-
tung an das Innengerät an. Die
flexible Kältemittelleitung sowie
die elektrische Steuerleitung
sind bereits vormontiert
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und drü-
cken dann mit der Unterseite
das Gerät gegen die Halterung
(Bild 5)
.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
Wandhalterung
des Innengerätes
Die Wandhalterung der Geräte
muß mit geeigneten Schrauben
und Dübeln befestigt werden.
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Anschluss der
Kältemittelleitungen
Der bauseitige Anschluss der
Kältemittelleitungen erfolgt auf der
rechten Seite des Außenteils.
1. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile (Installationsan-
weisungen der Konsolen beach-
ten).
2. Stellen Sie sicher, daß kein Kör-
perschall auf Teile des Gebäu-
des übertragen wird. Körper-
schallübertragungen werden
durch Schwingungsdämpfer
reduziert!
3. Bearbeiten Sie die Kältemittel-
leitung im Bereich des Außen-
teiles, wie nachfolgend be-
schrieben.
5 Einhängen
19
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 2,5
steigende Meter
Radius:
min. 100 mm
max. 2,5 m
Innengerät
