Die Raumklimageräte BL 261 und
BL 351 verfügen über ein REMKO
BL...AT Außenteil sowie über ein
Innengerät BL...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum
entnommenen Wärme an die
Außenluft.
Im Heizbetrieb kann im zu behei-
zenden Raum am Innengerät die
vom Außenteil aufgenommene
Wärme abgegeben werden.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist
im Innenbereich für den oberen
Wandbereich konzipiert. Die Be-
dienung erfolgt über eine Infrarot-
Fernbedienung.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor,
Verflüssiger in Lamellenbauform,
Verflüssigerventilator, Umkehr-
ventil,Schnellkupplungen und
Drosselorgan. Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät besteht aus
Verdampfer in Lamellenbauweise,
Verdampferventilator, Regelung
und Kondensatwanne.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen und Kondensat-
pumpen erhältlich.
Gerätebeschreibung
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei Anlieferung und
vermerken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung

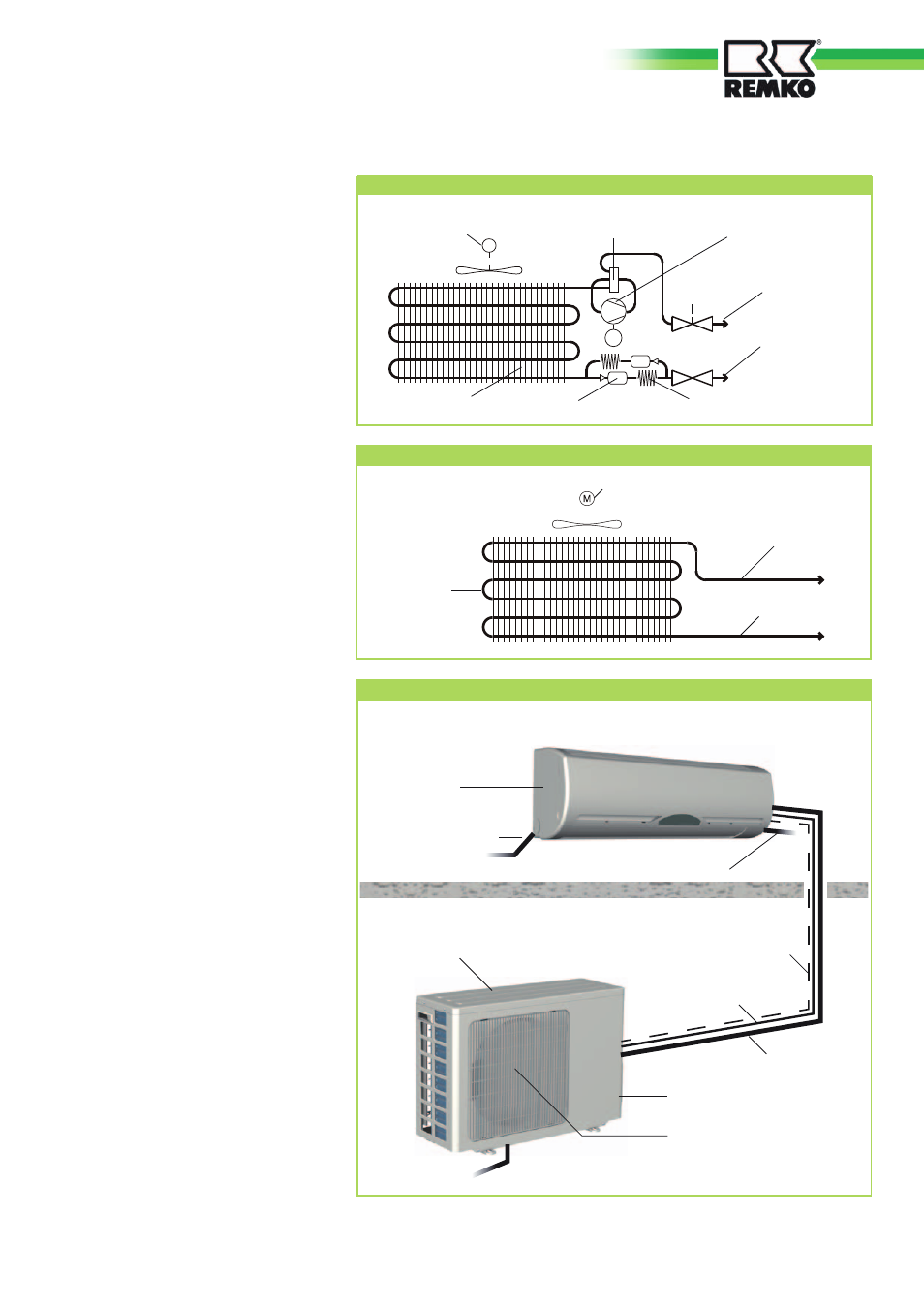

Schema Kältekreis Innengerät
Verdampferventilator
Anschluss Saugleitung
mit Schnellkupplung
Anschluss Einspritzleitung
mit Schnellkupplung
Verdampfer
Die Verbindung zwischen Innengerät und Außenteil wird mit den werksei-
tig mitgelieferten Kältemittelleitungen mittels Schnellkupplung hergestellt.
Außenteil
Systemaufbau
Einspritzleitung
Innengerät
Innenbereich
Außenbereich
Absperrventil mit
Schnellkupplung
Verflüssigerventilator
Kondensatleitung
Saugleitung
Kondensatleitung
Steuerleitung
Netzzuleitung
M
M
Schema Kältekreis Außenteil
Verflüssigerventilator
Schnellkupplung
Anschlussventil
Saugleitung
Schnellkupplung
Anschlussventil
Einspritzleitung
Kompressor
Drosselorgan Kapillarrohr Filtertrockner Verflüssiger
Umkehrventil
Anschluss
Manometer
