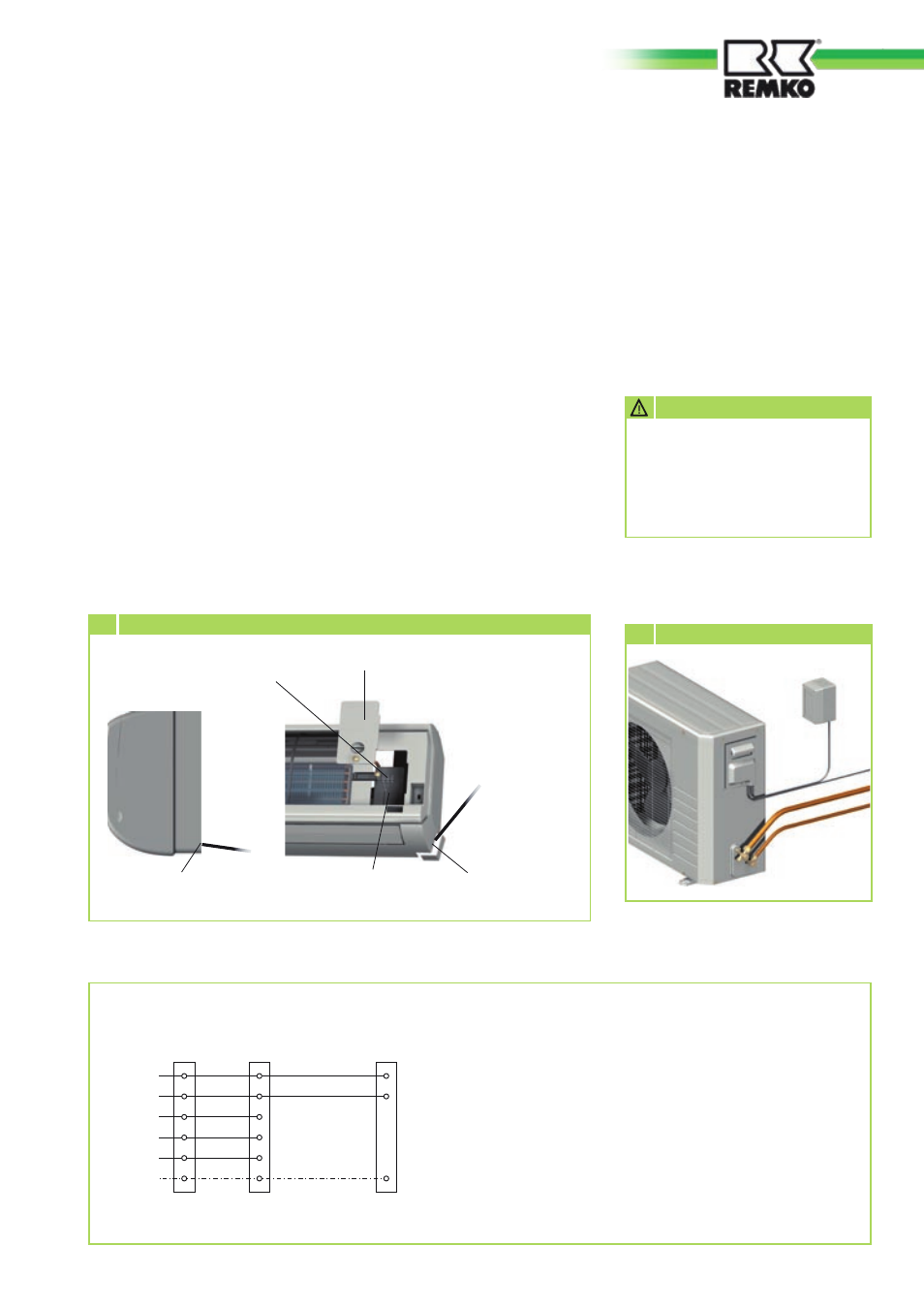

Anschluß des Außenteiles

Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:

1. Entfernen Sie die sich beim

Anschluß befindliche Kunstoffa-
bdeckung.

3. Wählen Sie den Querschnitt

der Anschlußleitung gemäß den
Vorschriften aus.

4. Führen Sie die beiden Leitungen

durch die Kantenschutzringe
des feststehenden Anschluß-
bleches.

5. Klemmen Sie die Leitungen ge-

mäß des Anschlußschemas an.

Elektrisches Anschlußschema

Anschluß ML 261 bis ML 681

Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.

ACHTUNG

6. Verankern Sie die Leitung in der

Zugentlastung und bauen Sie
das Gerät wieder zusammen.
(Bild 12)

.

12

Anschluß des Außenteiles

Außenteil

Innengerät

Netzzuleitung

Neutralleiter

Außenleiter

Umkehrventil

230 V~,
50 Hz,
L1 / N
/ PE

Steuerleiter

Kompressorschütz

N

L1

PE

L

N

3

2

3

N

L

2

1

PE

1

PE

Steuerleiter

Steuerleiter

Schutzleiter

Ventilatormotor

vordere Klemmenleiste

Anschluß des Innengerätes

Führen Sie den Anschluß folgen-

dermaßen durch:
1. Öffnen Sie das Lufteintritts-

gitter.

2. Lösen Sie die Abdeckung der

Klemmleiste auf der rechten

Seite. (Bild 11).

3. Verbinden Sie das Gerät mit der

bauseits verlegten Steuerleitung

vom Außenteil. Siehe Elek-

trisches Anschlußschema.

Bei der Serie ML 261-681 IT ist

die Klemmleiste zur Netzver-

sorgung sowie für die Steuer-

kontakte hinter der vorderen

Abdeckung.

4. Bauen Sie das Gerät wieder

zusammen.

Klemmleiste

Steuerleitung

Abdeckung

Steuerleitung

vom Außenteil

Klemmleiste

Spannungsversorgung

vom Außenteil

11

Anschluß des Innengerätes

Klemmleiste

Spannungsversorgung

vom Außenteil

Steuerleitung und

Spannungsversorgung

vom Außenteil

21
