Die Raumklimageräte ML 261-681
verfügen über ein REMKO ML...AT
Außenteil sowie über ein Innenge-
rät ML...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum
entnommenen Wärme an die
Außenluft.
Im Heizbetrieb kann im zu behei-
zenden Raum am Innengerät die
vom Außenteil aufgenommene
Wärme abgegeben werden.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist
im Innenbereich für den oberen
Wandbereich konzipiert. Die Be-
dienung erfolgt über eine Infrarot-
Fernbedienung.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor,
Verflüssiger in Lamellenbauform,
Verflüssigerventilator, Umkehr-
ventil und Drosselorgan. Die An-
steuerung des Außenteiles erfolgt
über die Regelung des Innenge-
rätes.
Das Innengerät besteht aus
Verdampfer in Lamellenbauweise,
Verdampferventilator, Regelung
und Kondensatwanne.
Als Zubehör sind Winterrege-
lungen, Bodenkonsolen, Wand-
konsolen, Kältemittelleitungen und
Kondensatpumpen erhältlich.
Gerätebeschreibung
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei Anlieferung und
vermerken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung

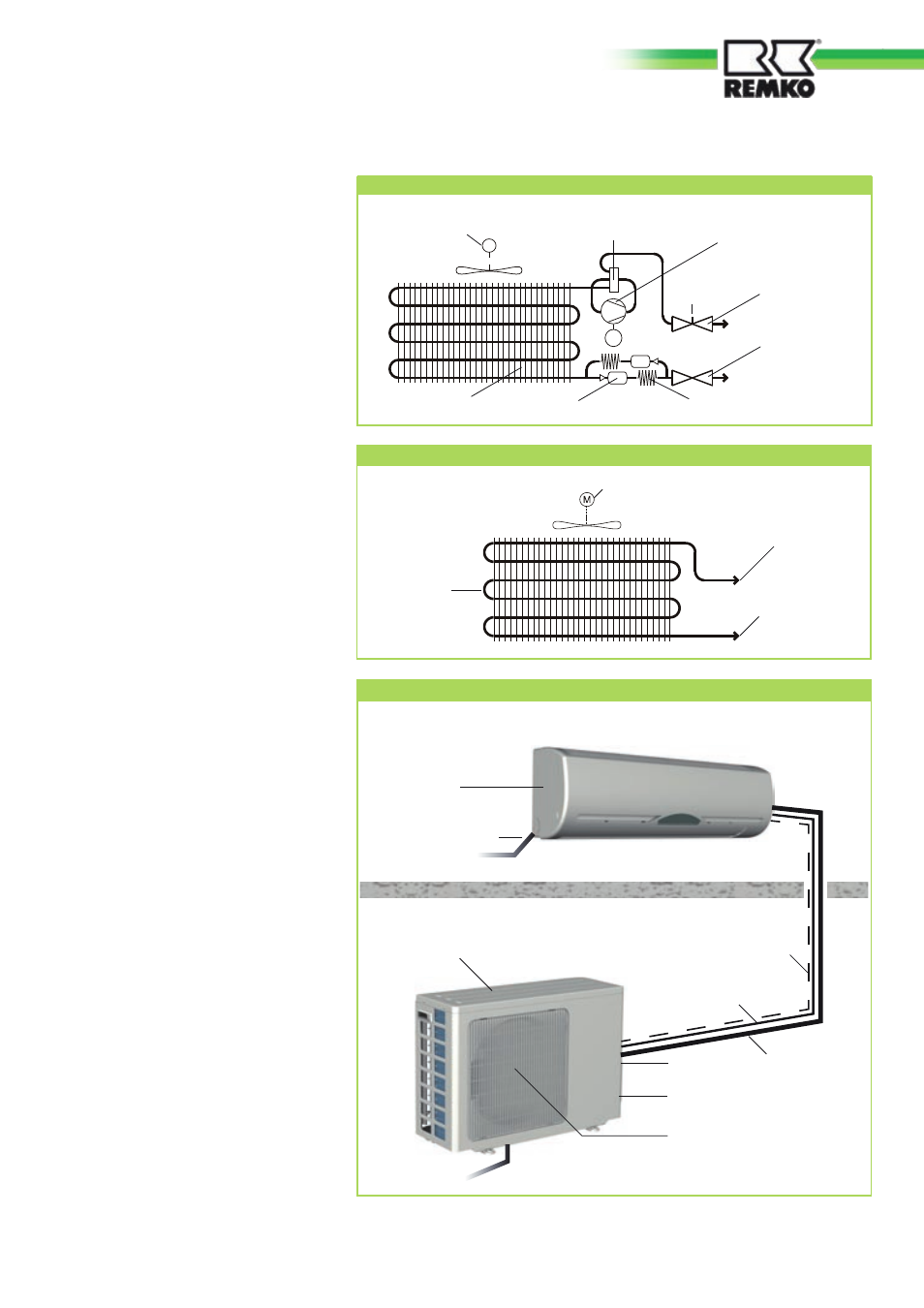

Schema Kältekreis Innengerät
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Verdampfer
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Außenteil
Systemaufbau
Einspritzleitung
Innengerät
Innenbereich
Außenbereich
Absperrventil
Verflüssigerventilator
Kondensatleitung
Saugleitung
Kondensatleitung
Steuerleitung
Netzzuleitung
M
M
Schema Kältekreis Außenteil
Verflüssigerventilator
Anschlußventil
Saugleitung
Anschlußventil
Einspritzleitung
Kompressor
Drosselorgan Kapillarrohr Filtertrockner Verflüssiger
Umkehrventil
Anschluß
Manometer
