Elektrischer Anschluß
Bei den Geräten ist eine Span-
nungsversorgung am Außenteil
und eine vieradrige Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen auf
der rechten Seite (Bild 6).
3. Lösen Sie die Steuerleitung am
Klemmblock und entfernen Sie
die Steuerleitung.
Klemmleiste
Steuerleitung
Abdeckung
Zugentlastung
Steuerleitung
vom Außenteil

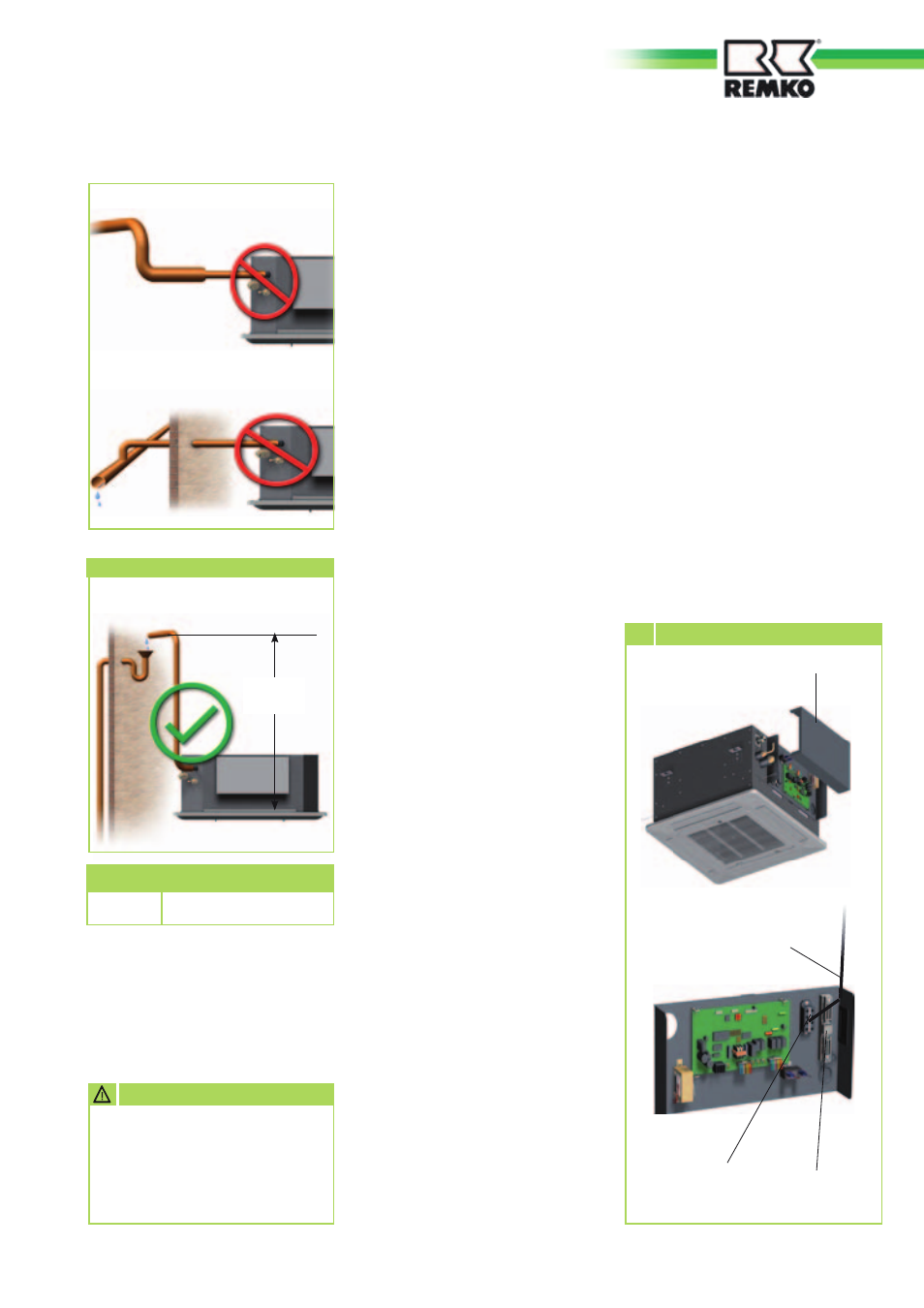

6 Anschluß des Gerätes
4. Klemmen Sie die bauseits
verlegte Steuerleitung an den
Klemmen an (siehe elektrisches
Anschlußschema S.20).
5. Verbinden Sie die Bauseits ver-
legte Steuerleitung fachgerecht
mit der mitgelieferten Steuerlei-
tung.
6. Stecken Sie den Stecker der
Steuerleitung in die entspre-
chende Buchse im Außenteil.
7. Bauen Sie das Gerät wieder
zusammen.
Im Lieferumfang der Geräte
befindet sich eine fünf Meter
lange, vieradrige Steuerleitung
zur Verbindung des Innengerätes
und des Außenteiles. Innerhalb
der Steuerleitung zum Außenteil
befindet sich eine Datenleitung,
die die Kommunikation zwischen
Innengerät und Außenteil realisiert.
Hierüber wird die Leistungsanpas-
sung der Kühl– bzw. Heizleistung
geregelt und Störmeldungen dem
Innengerät weitergeleitet.
Sollte diese Länge nicht ausrei-
chen, können Sie diese Steuerlei-
tung am Innengerät verlängern.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Gerätes zu instal-
lieren.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Zu große/kleine Kondensatleitung
Kein freier Ablauf
16-20 mm
min. 2% Gefälle
Kondensatanschluß - Richtig!
A
MXD 200-351 IT
A 500 mm
