Absperrventil
Netzzuleitung
Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Transport und
Verpackung
Das Innengerät der Kombi-Raum-
klimageräte in Splitausführung
dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnom-
menen Wärme. Das Außenteil gibt
diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbe-
triebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abgege-
ben werden.
Das Gerät ist im Innenbereich für
den oberen Wandbereich kon-
zipiert. Die Bedienung erfolgt über
eine Infrarot-Fernbedienung.
Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung
und Kondensatwanne. Kombinier-
bar ist das Innengerät mit REM-
KO Außenteilen der Serie MVT
600/900/950 DC entsprechender
Kühlleistung. Die Ansteuerung des
Außenteiles erfolgt über die Rege-
lung des Innengerätes.
Als Zubehör sind Kondensat-
pumpen erhältlich.

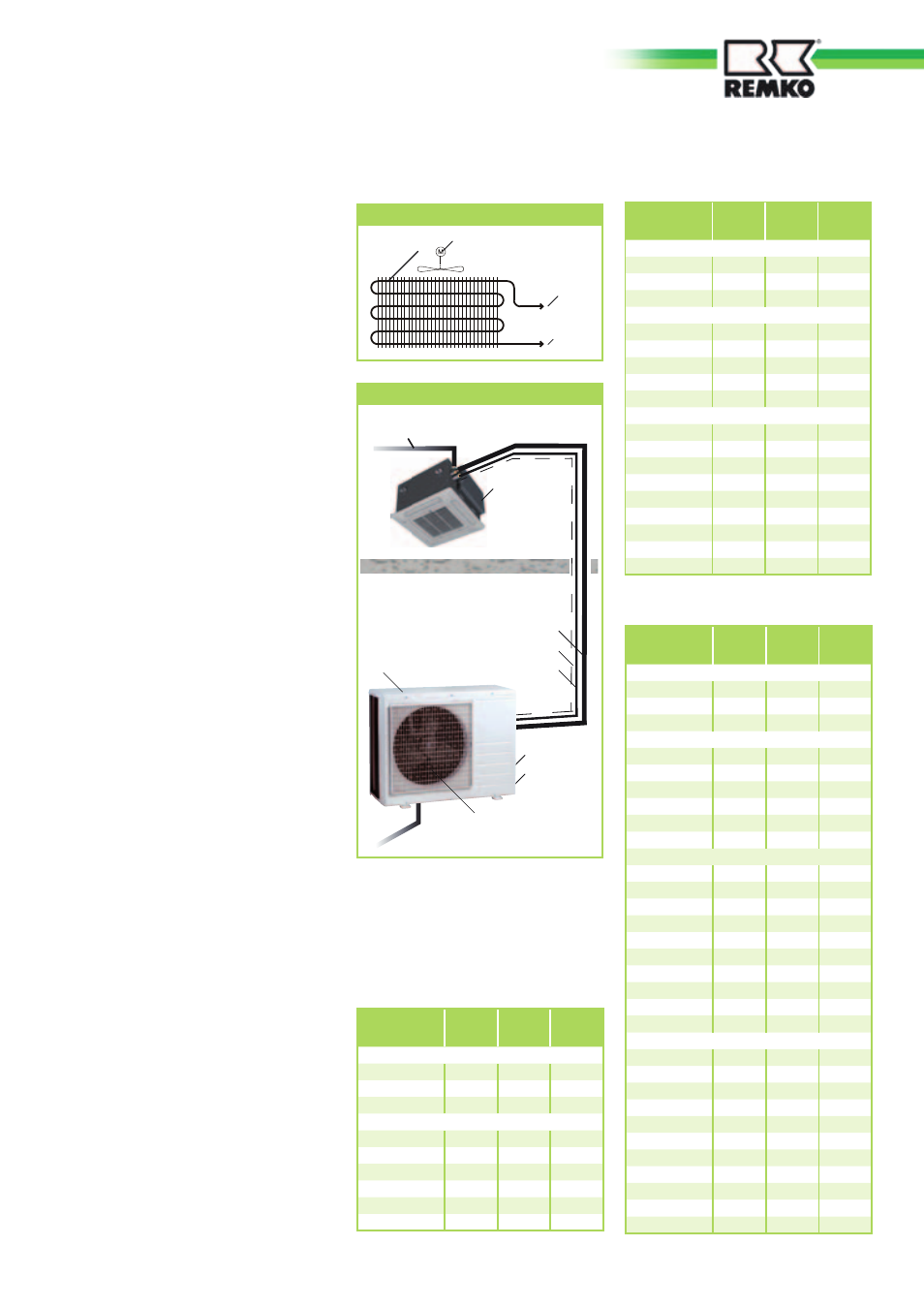

Schema Kältekreis
Verdampferventilator
Anschluß
Saugleitung
Anschluß
Einspritzleitung
Verdampfer
Die Verbindung zwischen Innenge-
rät und Außenteil wird mit Kälte-
mittelleitungen hergestellt.
Außenteil
Systemaufbau
Verflüssigerventilator
Außenbereich
Einspritzleitung
Saugleitung
Steuerleitung
Kondensatleitung
Innenbereich
Kondensatleitung
MXW/
MXD
200
MXW/
MXD
260
MXW/
MXD
350
Ein Innengerät
Kombin. 1
•
Kombin. 2 •
Kombin. 3 •
Zwei Innengeräte
Kombin. 4
• •
Kombin. 5 • •
Kombin. 6 • •
Kombin. 7 • •
Kombin. 8 • •
Drei Innengeräte
Kombin. 9
• • •
Kombin. 10 • • •
Kombin. 11 • • •
Kombin. 12 • • •
Kombin. 13 • • •
Kombin. 14 • • •
Kombin. 15 • • •
Kombin. 16 • • •
Kombin. 17 • •
Außenteil MVT 900 DC
Kombinationen
MXW/
MXD
200
MXW/
MXD
260
MXW/
MXD
350
Ein Innengerät
Kombin. 1
•
Kombin. 2 •
Kombin. 3
•
Zwei Innengeräte
Kombin. 4
• •
Kombin. 5 • •
Kombin. 6
• •
Kombin. 7
• •
Kombin. 8 • •
Kombin. 9
• •
Außenteil MVT 600 DC
MXW/
MXD
200
MXW/
MXD
260
MXW/
MXD
350
Ein Innengerät
Kombin. 1
•
Kombin. 2 •
Kombin. 3 •
Zwei Innengeräte
Kombin. 4
• •
Kombin. 5 • •
Kombin. 6 • •
Kombin. 7 • •
Kombin. 8 • •
Kombin. 9 • •
Drei Innengeräte
Kombin. 10
• • •
Kombin. 11 • • •
Kombin. 12 • • •
Kombin. 13 • • •
Kombin. 14 • • •
Kombin. 15 • • •
Kombin. 16 • • •
Kombin. 17 • • •
Kombin. 18 • • •
Kombin. 19 • • •
Vier Innengeräte
Kombin. 20
• • • •
Kombin. 21 • • • •
Kombin. 22 • • • •
Kombin. 23 • • • •
Kombin. 24 • • • •
Kombin. 25 • • • •
Kombin. 26 • • • •
Kombin. 22 • • • •
Kombin. 28 • • • •
Kombin. 29 • • • •
Kombin. 30 • • • •
Außenteil MVT 950 DC
Innengerät
5
