Einstellung-Gerätetyp

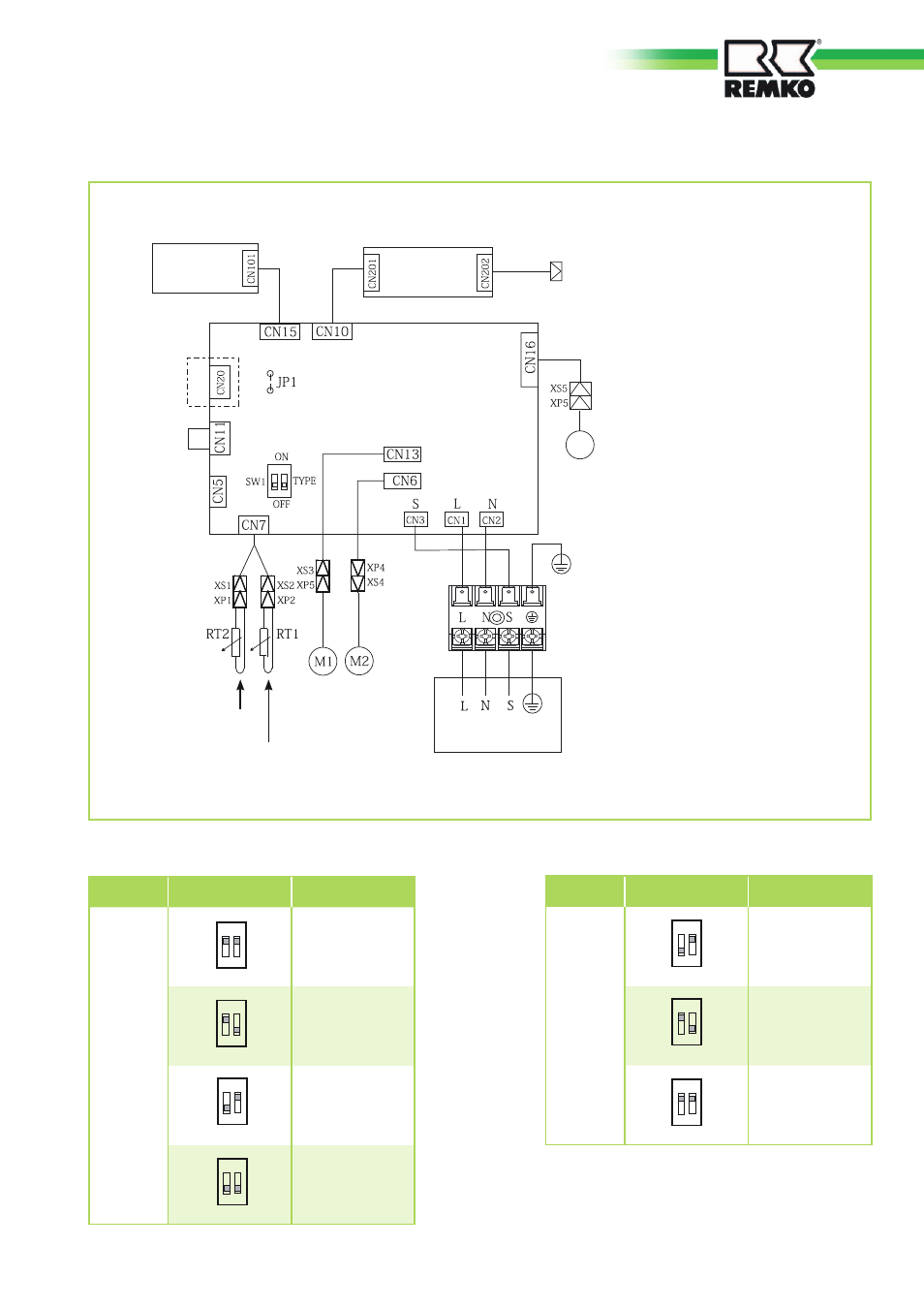

Elektrisches Schaltschema
MXT 260 bis 520
Ventilatormotor
Steuerplatine
Anzeigeplatine
Stecker
zum Außenteil
Braun Blau
Schwarz
Gelb/
Grün
Gelb/ Grün
Schwarz Weiß
Blau Rot Gelb
Schalter
Luftaustritt
unten
Kabel Fernbedienung
Stecker A-E
Sensor
Verdampfer
Sensor
Umluft
Schalter Schalterstellung Typ
SW 1
MXT 260
MXT 350
MXT 520
AN
AUS
1 2
AN
AUS
1 2
AN
AUS
1 2
Temperatur-Kompensation
Schalter Schalterstellung Temperatur
SW 102
6°C
4°C
2°C
0°C
Werkseinstellung
AN
AUS
1 2
AN
AUS
1 2
AN
AUS
1 2
AN
AUS
1 2
Legende:
CN 1-20
Stecker zum PC
FAN Ventilatormotor
M1 Swingmotor, oben
M2 Swingmotor, unten
RT1 Sensor Umluft
RT2 Sensor Verdampfer
XP1-XP5 Stecker
XS1-XS5 Stecker
JP1 Jumper
