Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Transport und
Verpackung
Das Innengerät der Kompakt
Wandtruhen in Multi-Splitausfüh-
rung dient zur Aufnahme der aus
dem zu kühlenden Innenraum ent-
nommenen Wärme. Das Außenteil
gibt diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbe-
triebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abgege-
ben werden.

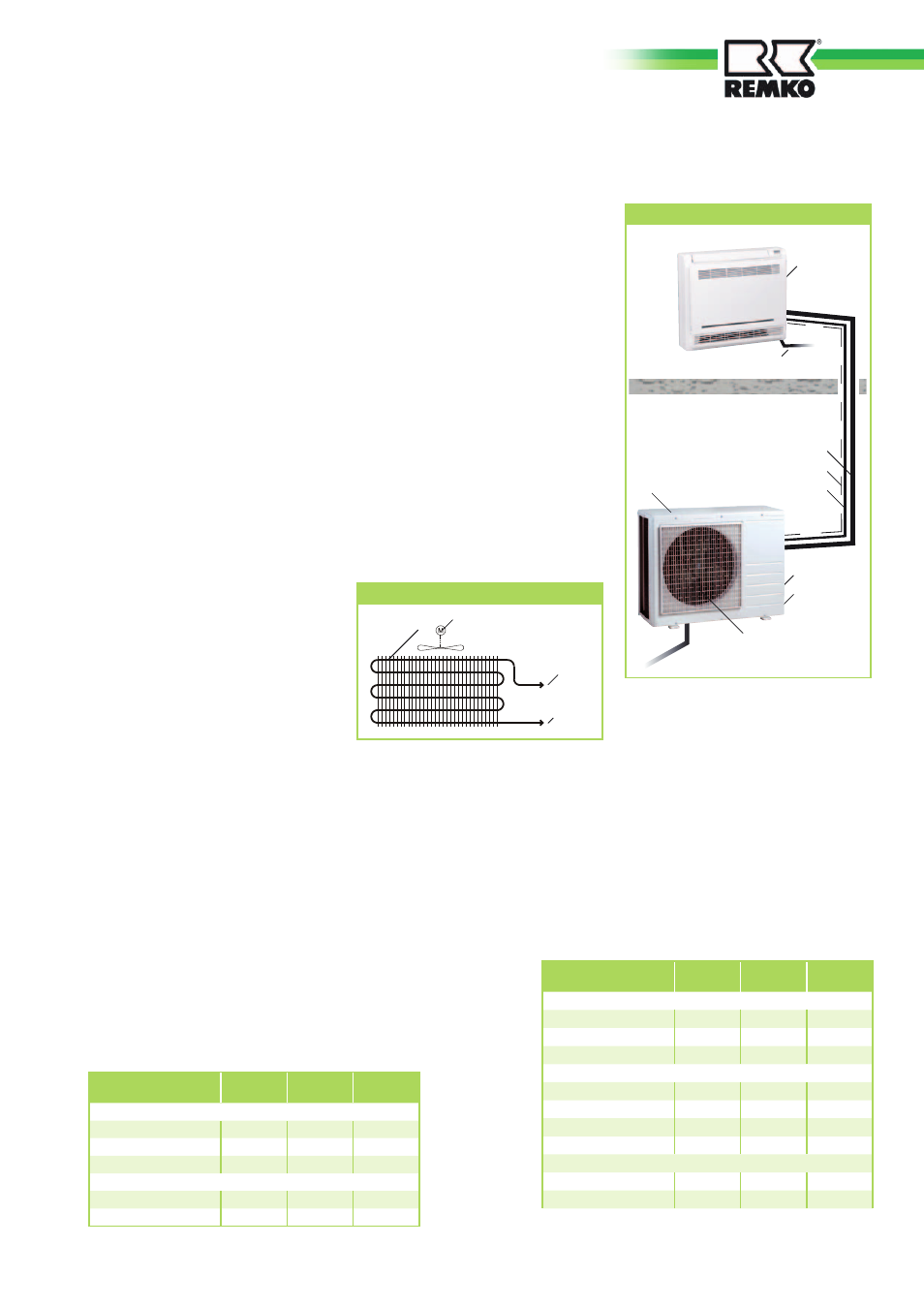

Schema Kältekreis
Verdampferventilator
Anschluß
Saugleitung
Anschluß
Einspritzleitung
Verdampfer
Die Verbindung zwischen Innenge-
rät und Außenteil wird mit Kälte-
mittelleitungen hergestellt.
Das Gerät ist im Innenbereich für
den oberen Wandbereich kon-
zipiert. Die Bedienung erfolgt über
eine Infrarot-Fernbedienung.
Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung
und Kondensatwanne. Kombinier-
bar ist das Innengerät mit REM-
KO Außenteilen der Serie MVT
600/900/950/1050 DC entspre-
chender Kühlleistung. Die Ansteu-
erung des Außenteiles erfolgt über
die Regelung des Innengerätes.
Als Zubehör sind Kondensat-
pumpen erhältlich.
MXT 260
MXT
350
MXT
520
Ein Innengerät
Kombination 1
•
Kombination 2
•
Kombination 3
-
Zwei Innengeräte
Kombination 4
• •
Kombination 5
• •
Außenteil MVT 600 DC
Kombinationen
Die Innengeräte MXT 260-520 können mit den
Außenteilen der Serie MVT kombiniert werden.
Folgende Kombinationen können gewählt
werden.
Innengeräte
MXT
260
MXT
350
MXT
520
Ein Innengerät
Kombination 1
•
Kombination 2 •
Kombination 3
-
Zwei Innengeräte
Kombination 4
• •
Kombination 5
• •
Kombination 6 • -
Kombination 7
• -
Drei Innengeräte
Kombination 8
• • •
Kombination 9
• • •
Außenteil MVT 900 DC
Absperrventil
Netzzuleitung
Außenteil
Systemaufbau
Verflüssigerventilator
Außenbereich
Einspritzleitung
Saugleitung
Steuerleitung
Kondensatleitung
Innenbereich
Kondensatleitung
Innengerät
