Gewährleisten Sie eine
kontinuierlich ungehinderte
Luftzufuhr von außen,
möglichst durch gegenüber-
liegende, ausreichend große
Luftöffnungen.
■
Halten Sie die statischen und
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine
Schalldämmung vor.

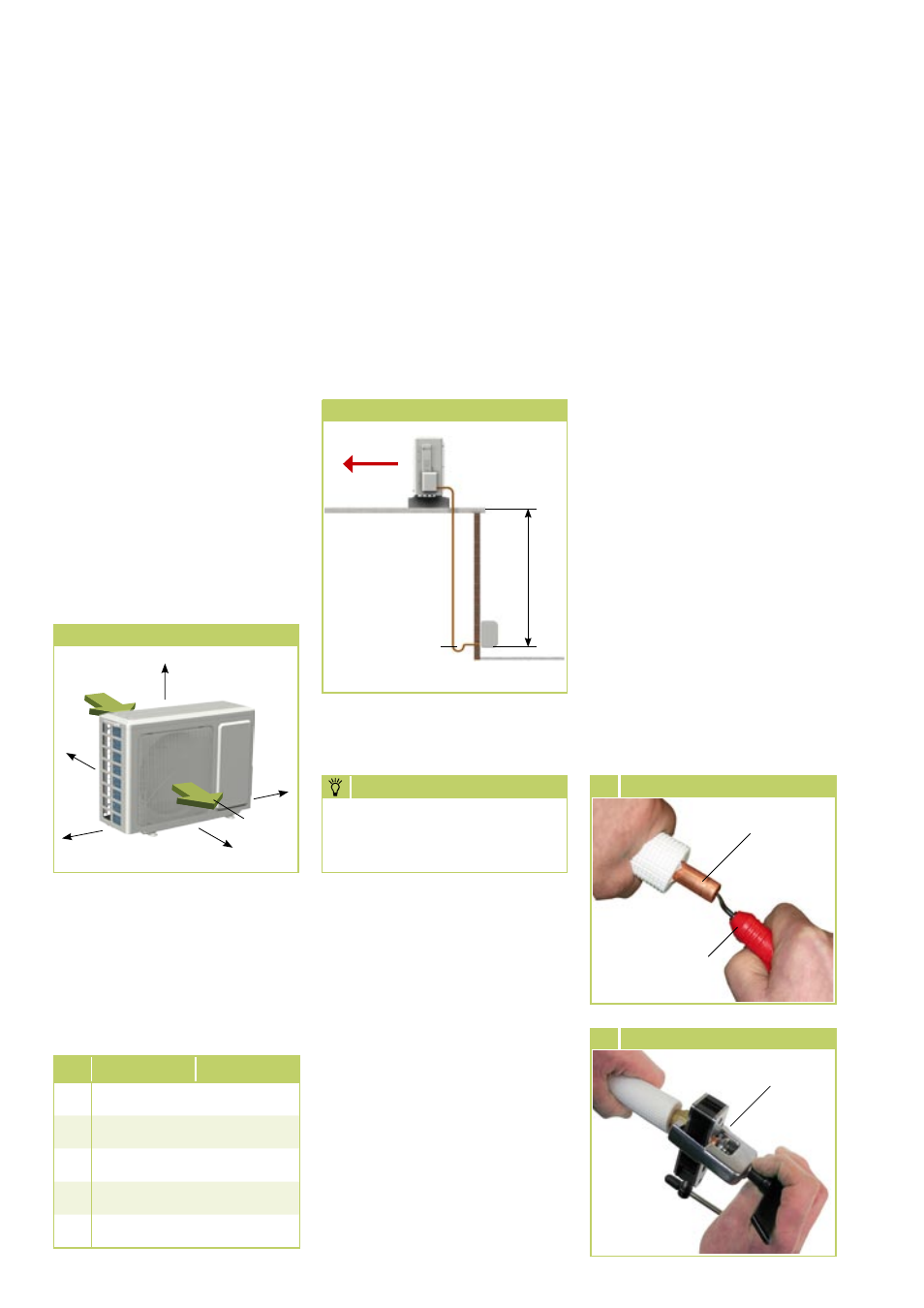

Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen
zum ungehinderten Luftein-
und -austritt, um ausreichenden
Platz für Wartung und Repara-
turen zu gewährleisten und
zum Schutz des Gerätes vor
Beschädigungen.
RKS 435H RKS 448H
A 100 mm
B 700 mm
C 400 mm
D 100 mm
E 200 mm
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Ölrückführungsmaßnahmen
Installation
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage
von Innengerät und Außenteil.
1. Entnehmen Sie die erforder-
lichen Rohrquerschnitte bitte
der Tabelle „Technische Daten“
des Außenteiles.
2. Installieren Sie das Innengerät
und schließen Sie die Kälte-
mittelleitung entsprechend der
Bedienungsanleitung des
Innengerätes an.
3. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
4. Verlegen Sie die Kältemittel-
leitungen vom Innengerät
zum Außenteil. Achten Sie auf
eine ausreichende Befestigung
und treffen Sie ggf. Maßnah-
men zur Ölrückführung!
5. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile.
Installationsanweisungen der
Konsolen beachten.
6. Stellen Sie sicher, daß kein
Körperschall auf Teile des
Gebäudes übertragen wird.
Körperschallübertragungen
werden durch Schwingungs-
dämpfer reduziert!
7. Entfernen Sie die werksseitigen
Schutzkappen sowie die Über-
wurfmuttern der Absperrven-
tilanschlüsse und verwenden
diese zur weiteren Montage.
8. Vergewissern Sie sich, bevor Sie
die Kältemittelleitungen aufbör-
deln, dass die Überwurfmutter
auf dem Rohr vorhanden ist.
9. Bearbeiten Sie die verlegten
Kältemittelleitungen (Bild1+2).
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HI�WEIS
Mindestfreiräume
Lufteintritt
E
C
B
A
D
Luft-
austritt
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 2,5
steigende Meter
Radius:
50 mm
max. 8/10 m
Außenteil
Kältemittelleitung
Entgrater
1 Entgraten der Kältemittelleitung
Bördelwerkzeug
2 Bördeln der Kältemittelleitung
