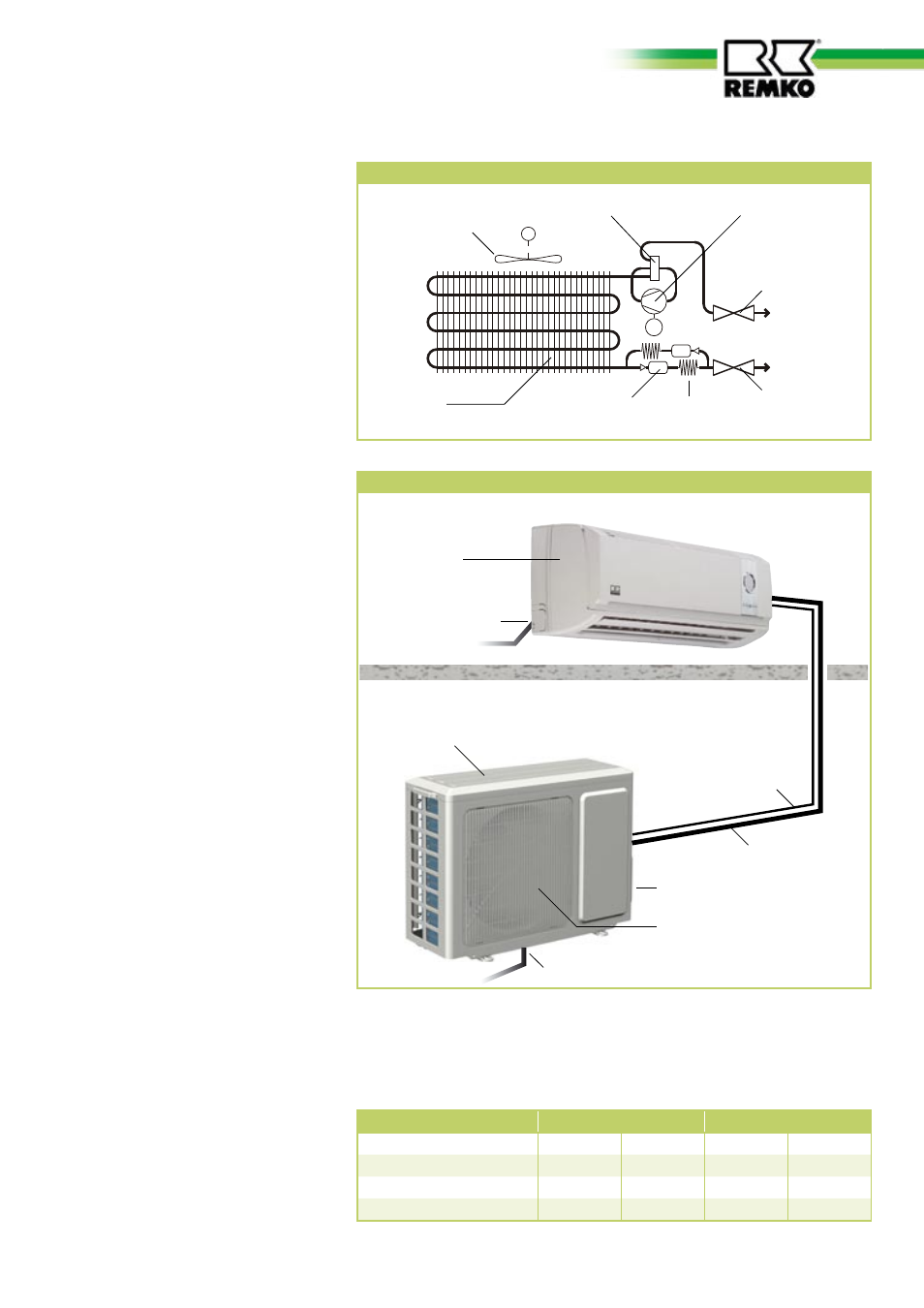

Schema Kältekreis RKS...H
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Das Außenteil der Kombi-Raum-
klimageräte in Splitausführung
dient im Kühlbetrieb zur Abgabe
der vom Innengerät aus dem zu
kühlenden Raum entnommenen
Wärme an die Außenluft.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbe-
triebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abge-
geben werden. Das Gerät ist im
Außenbereich oder unter Beach-
tung bestimmter Erfordernisse in
Innenbereichen montierbar.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor,
Lamellenverflüssiger, Verflüs-
sigerventilator, Umkehrventil und
Drosselorgan. Kombinierbar ist das
Außenteil mit REMKO Innengerä-
ten entsprechender Kühlleistung
(Siehe Tabelle „Kombinationen“).
Die Ansteuerung des Außenteiles
erfolgt über die Regelung des
Innengerätes. Als Zubehör sind
Winterregelungen, Bodenkon-
solen, Wandkonsolen und
Kältemittelleitungen
erhältlich.
Gerätebeschreibung
Transport und
Verpackung
Kombinationen
Kühlen und Heizen
RKS 435 H RKS 448 H
RXW 350 •
RXW 480
•
RXD 350 •
RXD 480
•
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Außenteil
Systemaufbau
Innenbereich
Außenbereich
Absperrventil
Verflüssigerventilator
M
M
Verflüssigerventilator
Umkehrventil
Verflüssiger Filtertrockner Drosselorgan
Kapitallarrohr
Anschlußventil
Einspritzleitung
Anschlußventil
Saugleitung
Kompressor
Einspritzleitung
Saugleitung
Kondensatleitung (nur RKS...H)
Innengerät
Kondensatleitung
