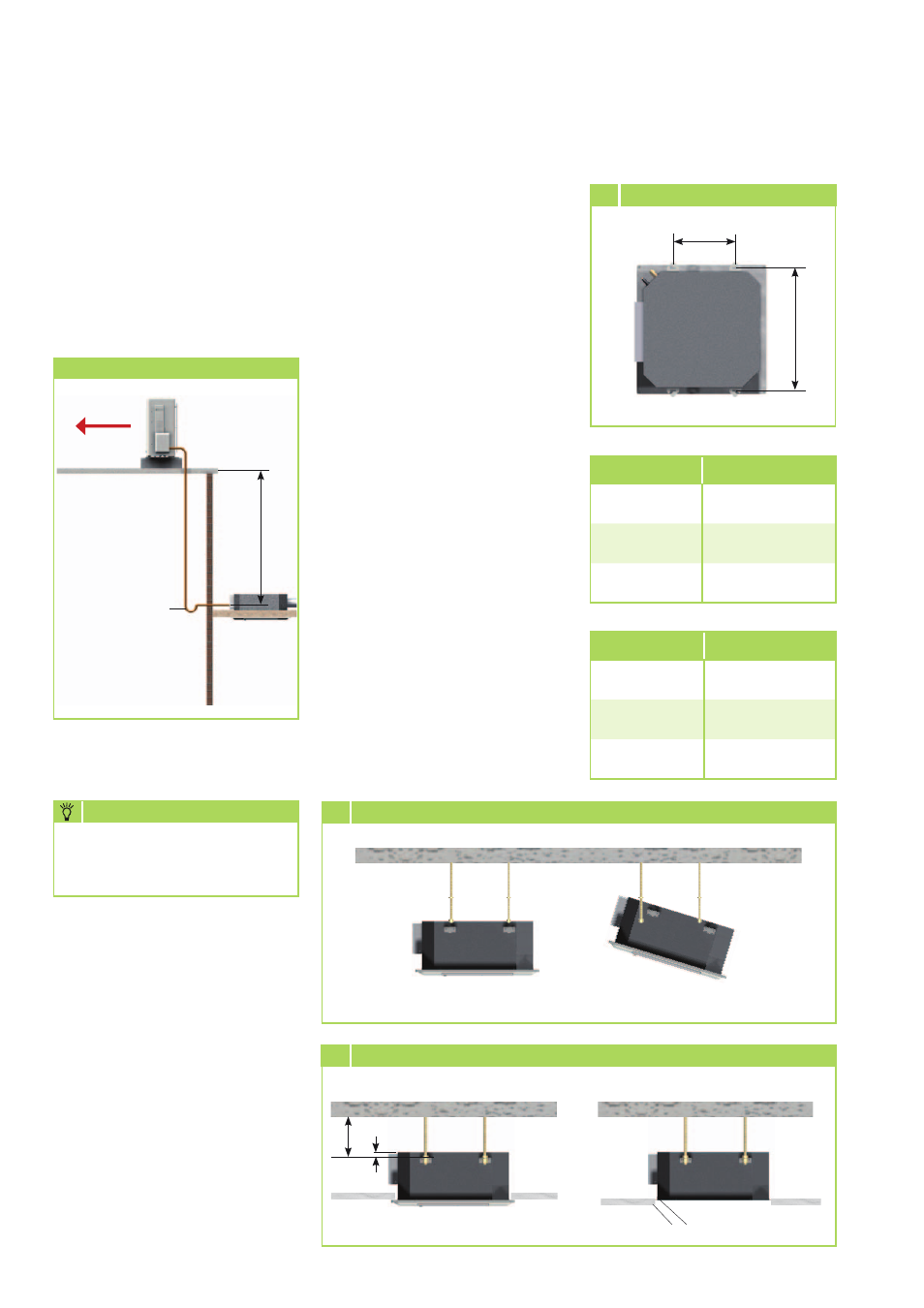

Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 5
steigende Meter
Radius:
50 mm
max. 5/10 m
Innengerät
Installation
Geräteinstallation
Das Innengerät wird an vier Ge-
windestangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.
1. Markieren Sie gemäß den
Abmessungen der eingesetz-
ten Deckenkassette (Bild 6)
die Befestigungspunkte der
Gewindestangen an statisch
zulässigen Bauwerksteilen und
oberhalb der Zwischendecke.
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
2. Setzen Sie das Innengerät in
die Gewindestangen ein und
bringen Sie die Geräte durch die
untere Mutter in eine waage-
rechte Position (Bild 7).
Nur so ist der Ablauf des Kon-
densatwassers in die Auffang-
wanne gewährleistet.
3. Installieren Sie die Deckenkas-
sette ca. 2 cm höher als die
Unetrkante der Decke. (siehe
Bild 8)
4. Halten Sie dabei den Abstand
Maß A, (Bild 8) wie in der
Tabelle unten angegeben,
zwischen Unterseite der Auf-
hängung und Unterseite der
Befestigung ein.
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
6. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
7. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
Maße in mm
RVD 351DC-
521DC
Abstand A 35 mm
Abstand B 25 mm
Geräte-
aufhängung
620 x 400 mm
Maße in mm
RVD 681DC-
1051DC
Abstand A 35 mm
Abstand B 25 mm
Geräte-
aufhängung
620 x 400 mm
7 Gerät einhängen
Statisches Bauwerksteil
8 Gerät befestigen
Statisches Bauwerksteil Statisches Bauwerksteil
ca. 2 cm
B
A
6 Geräteaufhängung
400
610
Alle Maße in mm
REMKO RVD...DC
