Funktionskontrolle und
Testlauf
Wärend des Betriebes der Anlage
können die Betriebsparameter am
Display im Außenteil abgefragt wer-
den (nur RVD 521-1051 DC).
Folgende Parameter werden nachei-
nander angezeigt:
RVD 521-1051 DC
- Frequenz des Kompressors
- Betriebsmodus
- Stufe Lüfter
- momentane Kälte.-/ Heizleistung
- Temperatur Sensor Verflüssiger
- Temperatur Sensor Heißgas
- Temperatur Sensor Lufteintritt
- Stromaufnahme Außenteil
- Öffnungsgrad des elektronischen
Expansionsventils nur RVD 521 DC
- Störcode
Zum Abfrage der Betriebsparameter
gehen Sie folgendermaßen vor:
1. Entfernen Sie den Deckel des
Außenteils.
2. Schalten Sie alle Innengeräte
ein und wählen Sie den Kühl
modus sowie die höchste Lüf
terstufe.
Frequenzanzeige
Temperatur Sensor Lufteintritt
Temperatur Sensor Verflüssiger
Betriebsmodus
Betriebsmodus Lüfter
Kälte.- Heizleistung AT / IT
Display Frequenz (Hz)
30 30
-- Stand by
60 60
Display Mode AT
0 Aus
2 Kühlmodus
3 Heizmodus
4 Zwangskühlung
Display Mode Lüfter
0 Aus
1 kleine Drehzahl
2 hohe Drehzahl
Display Kühlleistung
1 2,0-2,5 kW
2 2,5-3,0 kW
3 3,0-3,8 kW
4 3,8-5,0 kW
5 5,0-5,5 kW
6 5,5-6,1 kW
Display Temperatur
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
Display Temperatur
15 -7,5 °C
20 -5,0 °C
25 -2,5 °C
30 0° C
35 2,5 °C
40 5,0 °C
45 7,5 °C
50 10,0 °C
55 12,5 °C
60 15,0 °C
65 17,5 °C
70 20,0 °C
75 22,5 °C
80 25,0 °C
85 27,5 °C
90 30,0 °C
95 32,5 °C
99 34,5 °C
Stromaufnahme Außenteil
Display Stromaufnahme
44 6,0 A
46 6,2 A
54 7,4 A
55 7,6 A
58 7,8 A
62 8,0 A
66 8,6 A
67 8,8 A
68 9,0 A
70 9,2 A
72 9,5 A
76 10,0 A
78 10,2 A
80 10,4 A
82 10,6 A
84 11,0 A
88 11,6 A
92 12,0 A
94 12,2 A

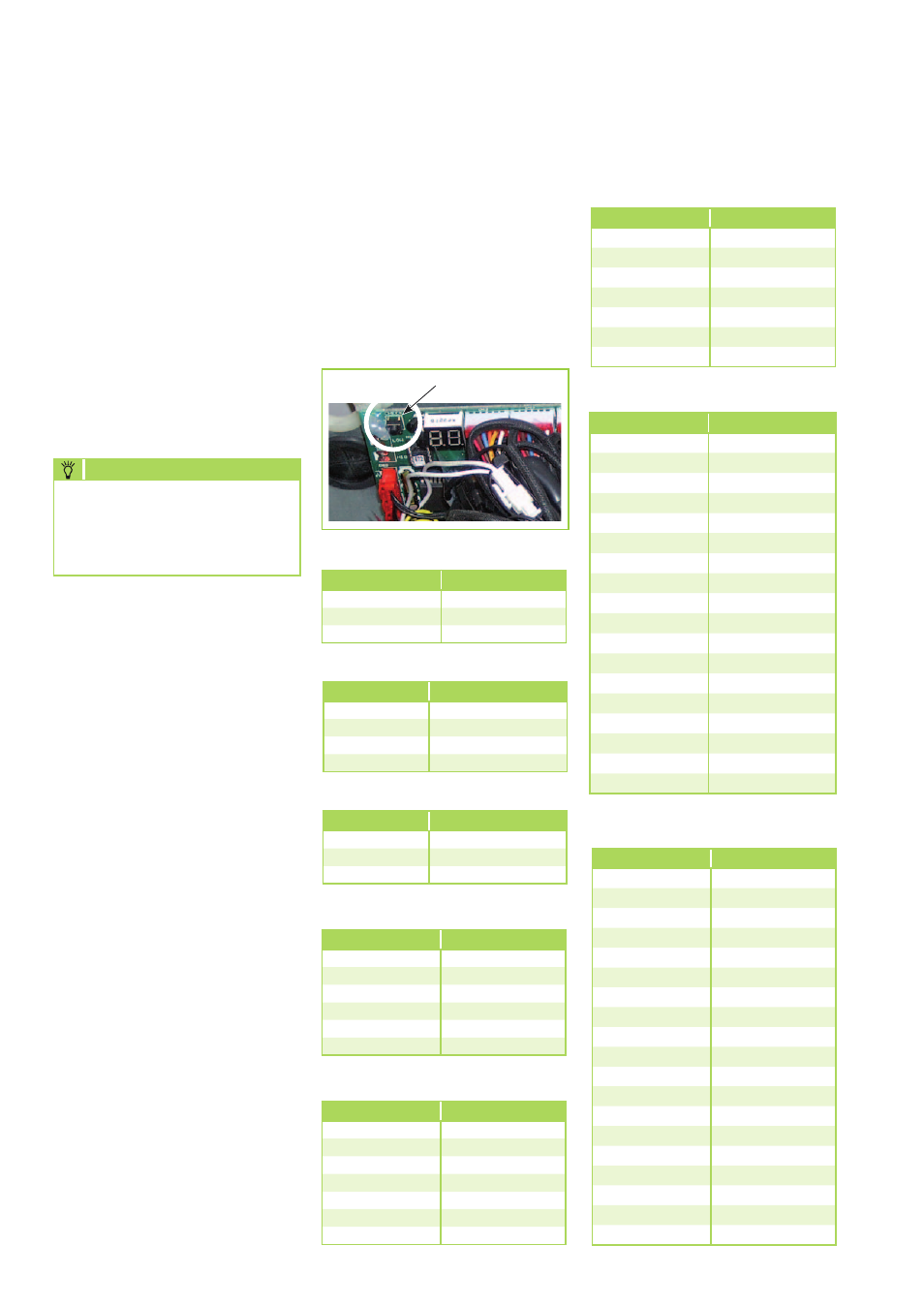

Check-Knopf
Display
Am Display auf der Platine im
Außenteil können die Betriebspa-
rameter der Anlage in der obigen
Reihenfolge abgefragt werden.
Drücken Sie dazu den Check-
Knopf der sich auf der Platine im
AT neben dem Display befindet. Temperatur Sensor Heißgas
Display Temperatur
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
12. Prüfen Sie während des
Testlaufes alle zuvor beschrie-
benden Sicherheitseinrich-
tungen auf Funktion.
13. Tragen Sie die Meßdaten
in das Inbetriebnahme-
protokoll ein und weisen Sie
den Betreiber in die Anlage
ein.
14. Entfernen Sie das Manometer.
Achten Sie auf das Vorhan-
densein der Dichtungen in
den Verschlußkappen.
HINWEIS
Betätigen Sie den TEST-Knopf
auf der Platine im Außenteil.
So stellen Sie den Inverter auf
max. Kühlleistung.
15. Montieren Sie alle demon-
tierten Teile
