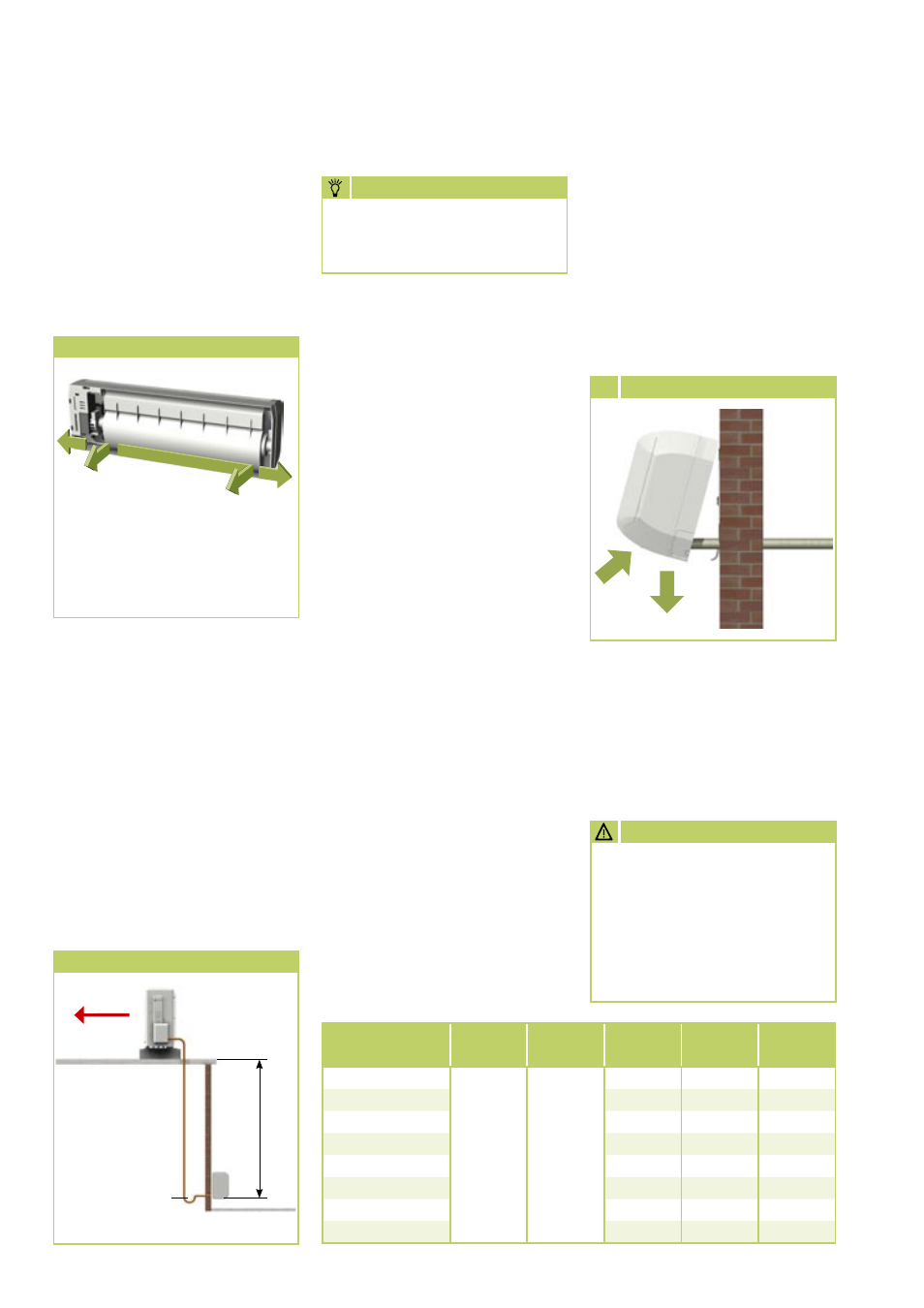

Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innenge-
rät angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Anschlußvarianten
Die folgenden Anschlußvarianten
für die Kältemittel-,
Kondensat- und Steuerleitungen
können genutzt werden.
Anschlußvarianten
1 Abgang auf der Wand rechts Abgang auf der Wand rechts Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
1
2
3 4
Geräteinstallation
Das Gerät wird über die Wand-
halterung, unter Beachtung der
im unteren Bereich befindlichen
Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HI�WEIS
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
A�HTU�G
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf der
Rückseite des Gerätes.
Gegebenfalls ist an dem Innenge-
rät eine Reduzierung, bzw. Erwei-
terung zu installieren.
Diese Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und drü-
cken dann mit der Unterseite
das Gerät gegen die Halterung.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes (Bild 4).
4 Waagerechte Ausrichtung
Einspritz-
leitung
Saug-
leitung
RWK 260 RWK 350 RWK 520
RKM 610
3/8 “ 1/2 “
Beipack - -
RKM 613 - Beipack -
RKM 620 - - Beipack
RKM 710 Beipack - -
RKM 713 - Beipack -
RKM 720 - - Beipack
RKM 810 Beipack - -
RKM 813 - Beipack
-
Nach erfolgter Montage sind die
Verbindungen dampfdiffusions-
dicht zu isolieren.
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x Je 2,5
steigende Meter
Radius:
50 mm
max. 8/10 m
Außenteil
Die Wandhalterung der Geräte
muß mit geeigneten Schrauben
und Dübeln befestigt werden.
