Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes am
Innengerät zur Kondensatbildung.
Unterhalb des Verdampfers
befindet sich eine Auffangwanne,
die mit einem Ablauf verbunden
werden muß.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 5).
Gegebenenfalls sehen Sie eine
dampfdiffusionsdichte Isolation
vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
+4 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Der Kondensatschlauch ist serien-
mäßig für den Anschluß auf der
linken Seite (Ansicht von vorne)
vorgesehen.
Elektrischer Anschluß
Bei dem Gerät ist eine Spannungs-
versorgung am Außenteil und
eine sechsadrige (RXS) oder eine
vieradrige (RXM) Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen auf
der rechten Seite und unten
rechts an der hinteren Seite.
(Bild 6).
3. Verbinden Sie das Gerät mit
der bauseits verlegten Steuer-
leitung vom Außenteil. Siehe
Elektrisches Anschlußschema.
Bei der Serie RXW 681 IT ist die
Klemmleiste zur Netzversorgung
sowie für die Steuerkontakte
hinter der vorderen Abdeckung.
4. Bauen Sie das Gerät wieder
zusammen.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Gerätes zu instal-
lieren.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.

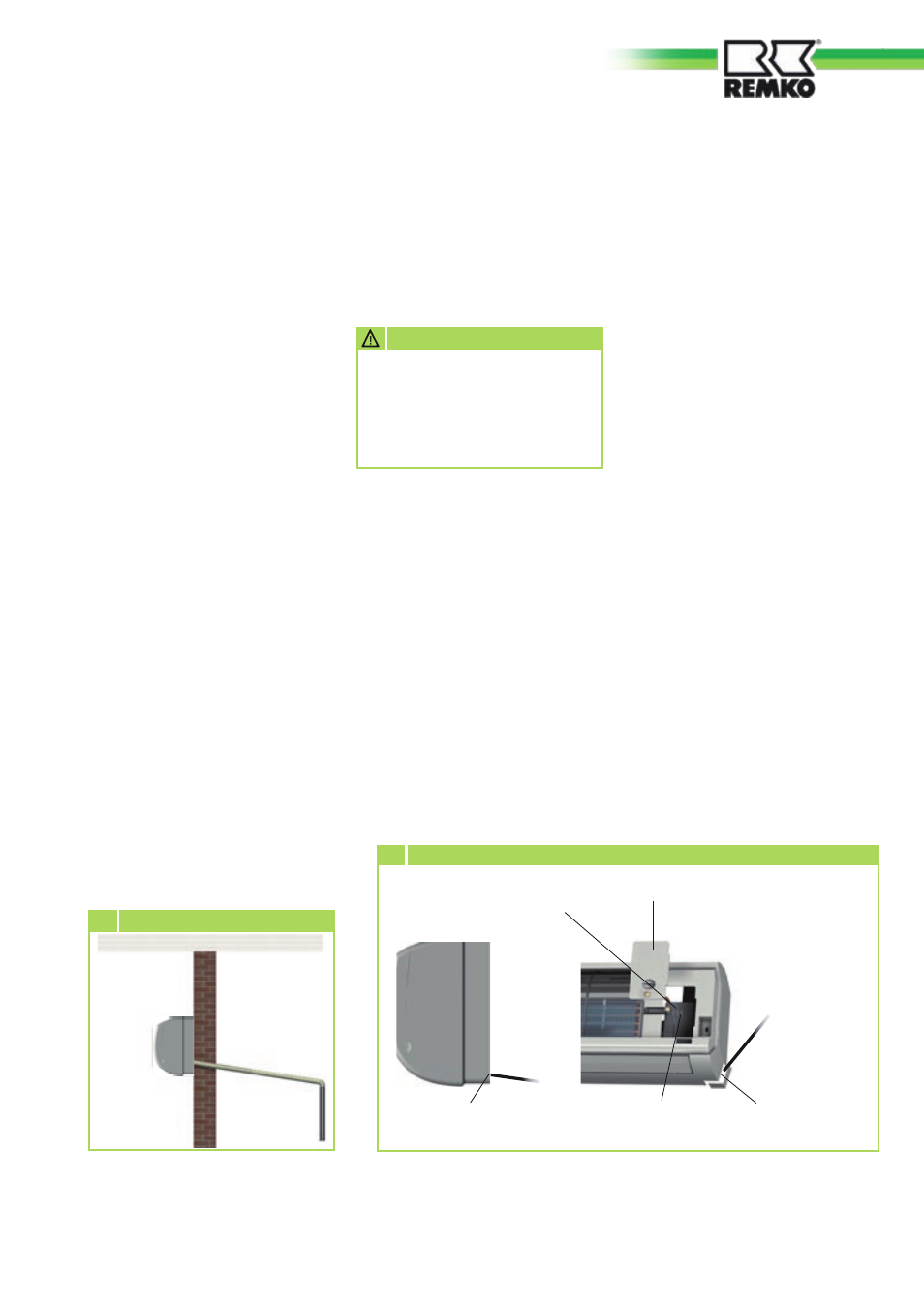

5 Kondensatanschluß
Mind. 2% Gefälle
Klemmleiste
Steuerleitung Abdeckung
Steuerleitung
vom Außenteil
Klemmleiste
Spannungsversorgung
vom Außenteil
6 Anschluß des Innengerätes
Klemmleiste
Spannungsversorgung
vom Außenteil
Steuerleitung und
Spannungsversorgung
vom Außenteil
