REMKO KLT 35 ZW Benutzerhandbuch
Seite 11

Mediumanschlußseite
tauschen
Die Anschlußseite des Registers
und der Kondensatleitung befindet
sich werksseitig auf der linken Ge-
räteseite. Ein Tausch auf die rechte
Anschlußseite ist möglich.
1. Demontieren Sie die Kon-
densatwanne, indem die vier
Blechschrauben der Wannen-
halterung entfernt werden.
2. Entfernen Sie die Schrauben der
Registerhalterung am seitlichen
Gehäuserahmen. (Bild 1)
3. Ziehen Sie das Register aus der
Halterung des Gerätes.
Beachten Sie die Schnittgefahr
an den Lamellen. Verbiegen Sie
keine Lamellen und beschädi-
gen Sie nicht die Isolierung.
4. Schneiden Sie die Isolierung des
seitlichen Standbleches für die
Messinganschlüsse der neue
Anschlußseite ein.
5. Führen Sie die Anschlüsse durch
die neu erstellten Löcher bis
zum Anschlag ein. (Bild 2)
6. Legen Sie eine reißfeste Kunst-
stoffolie auf die Rohrbogenseite
zwischen Standblechisolierung
und Registerhalterung. Die
Folie schützt die Isolierung des
Standbleches vor Beschädi-
gungen.
7. Lassen Sie das Register in die
Aufnahme gleiten.
8. Entfernen Sie nach der Mon-
tage des Registers die Folie
und schrauben Sie das Gerät
in umgekehrter Reihenfolge
wieder zusammen. Die Konden-
satwanne ist ebenfalls gedreht
einzubauen!

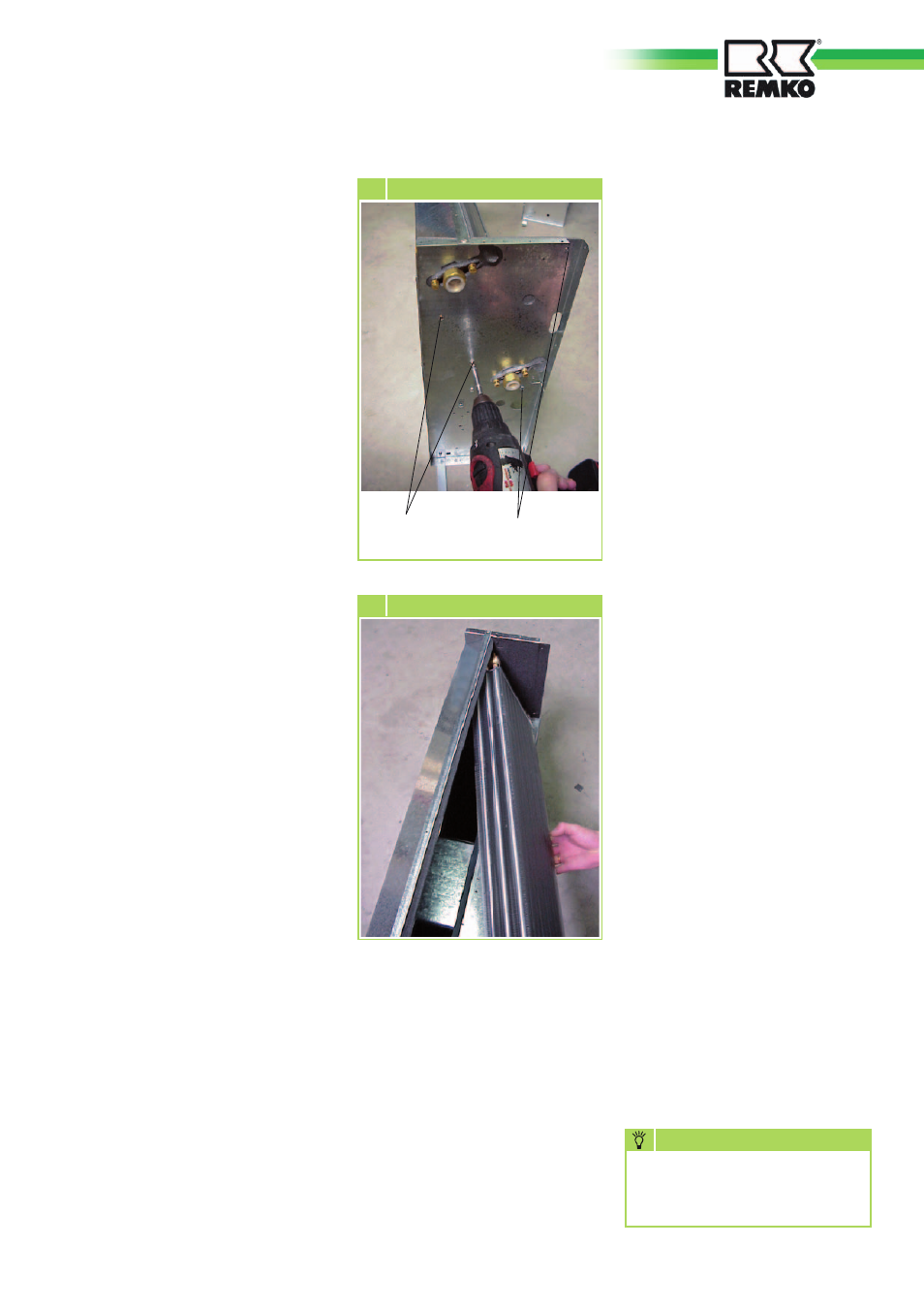

1 Entfernen der Schrauben
Schrauben der
Registerhalterung
Schrauben der
Kondensatwanne
2 Führung der Anschlüsse
Geräteinstallation
■
Montage auf dem Boden
Das Gerät wird mit den Stand-
füßen bzw. dem Ansaugkasten
(Zubehör) waagerecht auf den
Boden gestellt und am Geräte-
gehäuse an der Wand befestigt.
■
Montage an der Wand
Das Gerät wird am Gerätege-
häuse an der Wand befestigt.
Eine Montage des Ansaugka-
Wandmontage
Das Gerät wird über die Befesti-
gungslöcher des Gehäuses, unter
Beachtung der im oberen Bereich
(Wandmontage) oder im vorderen
Bereich (Deckenmontage) befind-
lichen Luftaustrittsseite, befestigt.
■
Markieren Sie gemäß den Ab-
messungen der Halterung die
Befestigungspunkte an statisch
zulässigen Bauwerksteilen und
befestigen das Gerät.
■
Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
■
Schließen Sie, wie im weiteren
beschrieben, die Medium-,
Elektro- und Kondensatleitung
an das Gerät an.
stens oder der Standfüße ist
nicht erforderlich.
■
Montage unter der Decke
Das Gerät wird mit den Stand-
füßen bzw. dem Ansaugkasten
(Zubehör) waagerecht auf den
Boden gestellt und am Geräte-
gehäuse an der Wand befestigt.
Installationsvarianten
■
Alle Kanalflächen sind bauseitig
ausreichend gegen Schwitzwas-
ser zu isolieren.
■
Der wirksame Kanalquer-
schnitt darf nicht verringert
werden.
Die Luftführung ist dann so zu
wählen, daß kein luftseitiger
Kurzschluß erfolgen kann.
HINWEIS
11
