Montageanweisung für das Fachpersonal
Wichtige Hinweise vor der
Installation
■ Zur Installation der Gesamt-
anlage sind die Betriebsanlei-
tungen des Innengerätes und
des Kaltwasser-Erzeugers bzw.
Heizungsanlage zu beachten.
■ Die Innengeräte und Kaltwas-
ser-Erzeuger arbeiten eigen-
ständig. Eine Verbindungslei-
tung untereinander ist nicht
erforderlich.
■ Bringen Sie das Gerät in der
Originalverpackung so nah wie
möglich an den Montageort.
Sie vermeiden so Transport-
schäden.
■ Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspart-
ner und der Spedition.
■ Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet.
(Siehe Abschnitt „Mindestfrei-
räume“).
■ Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-
strahlung. Die Montage in der
Nähe von Wärmestrahlungen
reduziert die Geräteleistung.
■ Heben Sie das Gerät an den
Ecken und nicht an den Medi-
um- oder Kondensatanschlüs-
sen an.
■ Die Mediumanschlußleitungen,
Ventile und die Verbindungen
sind dampfdiffusionsdicht zu
isolieren. Gegebenfalls ist
auch die Kondensatleitung
zu isolieren.
In kombinierten Anlagen mit
Kühl- und Heizbetrieb sind die
Anforderungen der aktuellen
Energie-Einspar-Verordnung
(En EV) zu beachten.
■ Schotten Sie offene Leitungen
gegen den Eintritt von Schmutz
ab und knicken oder drücken
Sie nie die Leitungen ein.
■ Vermeiden Sie unnötige Bie-
gungen.
Sie minimieren so den Druck-
verlust in den Leitungen.
■ Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■ Befestigen Sie elektrische Lei-
tungen stets ordnungsgemäß
in den Elektroklemmen
(Es könnte sonst zu Bränden
kommen).
■ Für Wartungsarbeiten am
Schaltkasten bzw. an der Ventil-
baugruppe sind in der
Zwischendecke Revisionsöff-
nungen vorzusehen.
■ Eventuelle Lüftungskanäle bzw.
-rohre für einen Zweitrauman-
schluß bzw. einen Frischluftan-
schluß sind einschließlich der
Anschlußstücke mit diffusions-
dichter Wärmedämmung zu
versehen.
■ Montieren Sie die Ventilbau-
gruppe oder andere Anbauteile
erst nach erfolgter Installation
des Innengerätes.
Montagematerial
Das Gerät wird mittels 4 bau-
seitig zu stellenden Schrauben
befestigt.
Wahl des Installationsortes
Das Innengerät ist für eine waage-
rechte Montage in Zwischenwän-
den konzipiert.
Das Gerät ist ebenfalls für eine
waagerechte Montage in Zwi-
schendecken konzipiert. Hierbei
ist besonders die Kondensatab-
führung zu beachten.

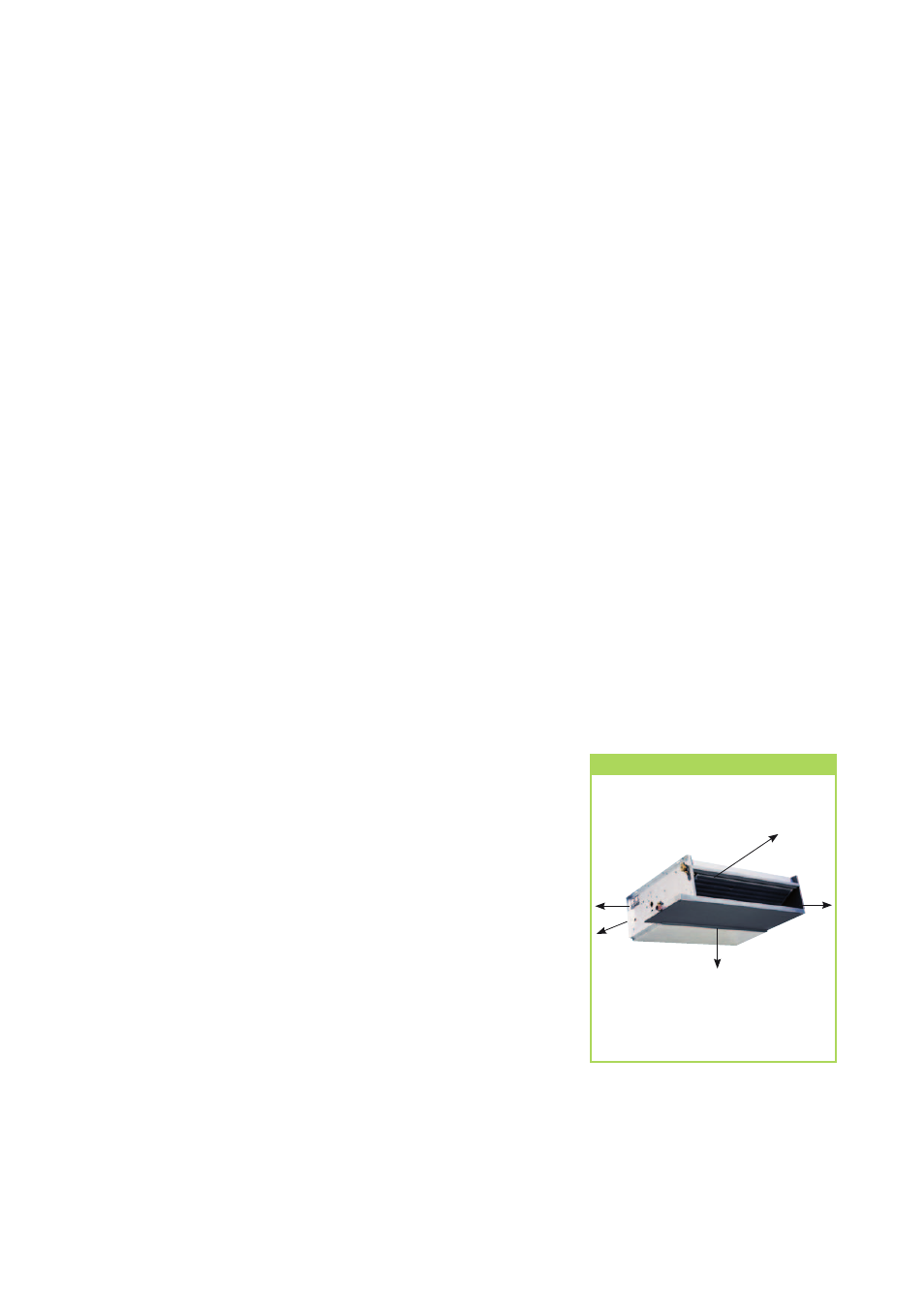

Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs- und Repa-
raturarbeiten innerhalb der Zwi-
schendecke und zum anderen für
die optimale Luftverteilung der
Abdeckung vorzusehen.
Mindestfreiräume
Maße in mm
50
KLT 35-60 ZW
300 300
1000
(ab Luftaustritt)
1000
(ab Lufteintritt)
REMKO KLT...ZW
