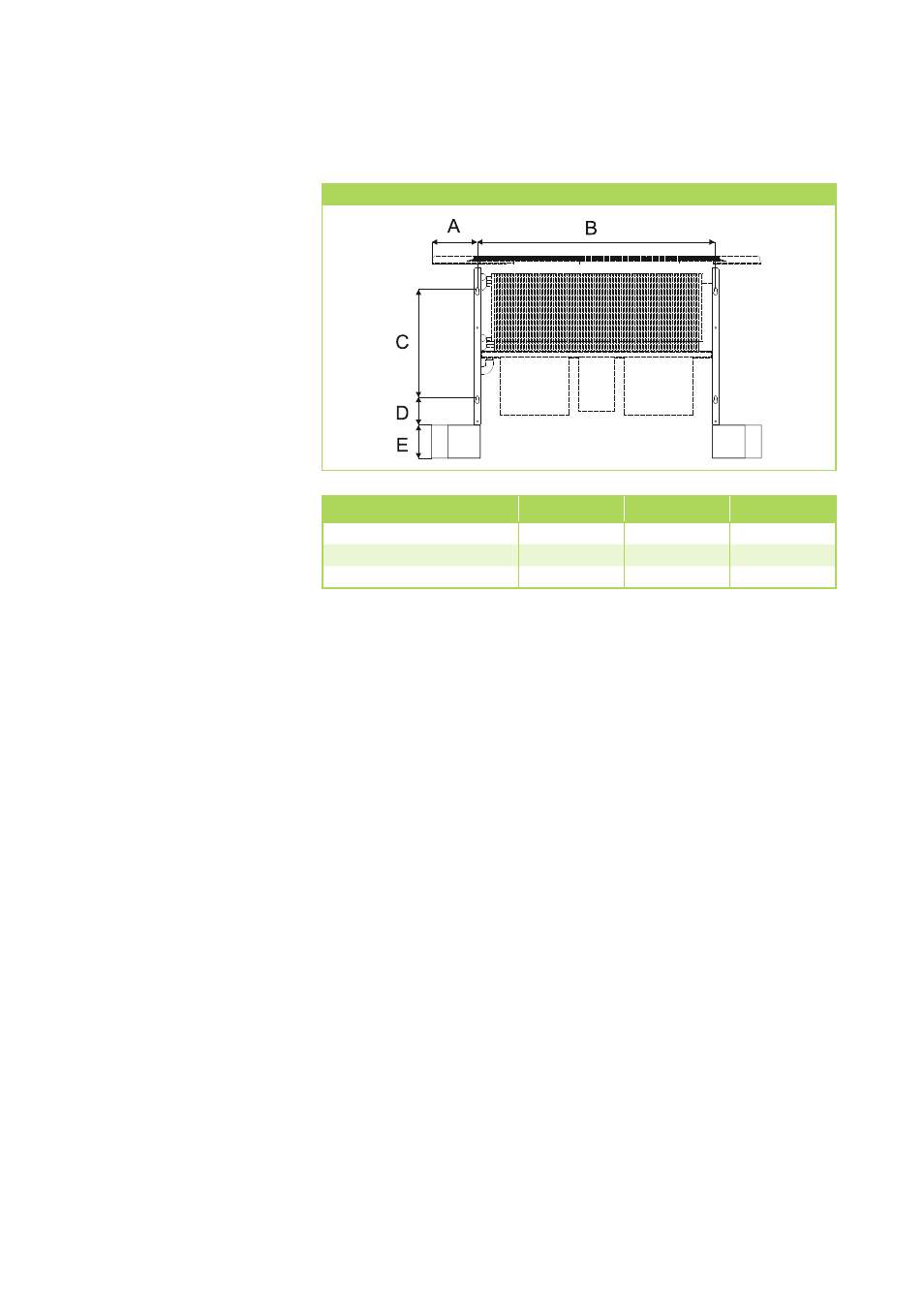

Maße in mm KLT 35 ZW KLT 50 ZW KLT 60 ZW
A 680 1010 1010
B 360 360 360
C 93 93 93
Geräteaufhängung
Wahl des hydraulischen
Anschlußes
2-Leiter-System zum Kühlen
■ Wandmontage ohne Ventilbau-
gruppe:
Bei ausgeschaltetem Ventilator
ist das Ausströmen der Luft aus
dem Lufteintritt unter Komfort-
abstrichen zu vernachlässigen.
Bei diesem Anwendungsfall ist
der Einsatz einer Ventilbaugrup-
pe nicht zwingend erforderlich.
■ Deckenmontage ohne Ventil-
baugruppe:
Um das Ausströmen der kal-
ten Luft aus dem Luftaustritt
bei ausgeschaltetem Ventilator
zu unterbinden, ist bei diesem
Anwendungsfall eine Ventilbau-
gruppe einzusetzen.
■ Wandmontage mit Ventilbau-
gruppe: Um ein eventuelles
Ausströmen der kalten Luft und
starke Kondensatbildung zu
unterbinden, kann aus Kom-
fortgründen der Einsatz einer
Ventilbaugruppe bei diesem
Anwendungsfall eingesetzt
werden.
■ Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspart-
ner und der Spedition.
■ Deckenmontage mit Ventilbau-
gruppe: Um ein Ausströmen
der kalten Luft und perma-
nente Strömungsgeräusche zu
unterbinden, wird aus Kom-
fortgründen der Einsatz einer
Ventilbaugruppe bei diesem
Anwendungsfall empfohlen.
2-Leiter-System zum Kühlen
und Heizen
■ Da das 2-Leiter-System sowohl
den Kühl- und Heizfall gleicher-
maßen realisieren muß, ist aus
Gründen der Konvektion im
Winterbetrieb bei allen Mon-
tagemöglichkeiten und nicht
gewollter Wärmeabgabe, bei
diesem Systembetrieb eine Ven-
tilbaugruppe vorgeschrieben.
4-Leiter-System zum Kühlen
und Heizen
■ Da das 4-Leiter-System sowohl
den Kühl- und Heizfall gleicher-
maßen realisieren muß, sind
bei diesem Systembetrieb zwei
Ventilbaugruppen für das Kühl-
und Heizregister vorgeschrie-
ben.
Anschluß der Medium-
leitungen
■ Der bauseitige Anschluß der
Leitungen erfolgt auf der Rück-
seite der Geräte.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■ Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
Lufteintritt
■ Das Gerät kann mit dem 90°
Ansaugkasten (Zubehör) oder
mit einem bauseitigen Kanal-
stutzen, mit einer maximalen
Länge von 300 mm installiert
werden. Ein Ansauggitter ver-
deckt optisch die Öffnung.
■ Das Gerät saugt über eine
Schattenfuge die Luft an.
Luftaustritt
■ Das Gerät kann mit dem 90°
Ausblaskasten (Zubehör) instal-
liert werden. Ein Ansauggitter
verdeckt optisch die Öffnung.
■ Das Gerät kann mit dem
Ausblaskanal (Zubehör) instal-
liert werden. Ein Ansauggitter
verdeckt optisch die Öffnung.
