Montage
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Die Regler sind an einem Ort zu
platzieren, wo keine erhöhten Umge-
bungstemperaturen (max. 40 °C) und
entflammbare oder explosive Substanzen
auftreten können.
Zur sicheren Wärmeableitung des Kühl-
körpers auf der Geräterückseite dürfen
die Regler nur in senkrechter Position
montiert werden.
Es muss sichergestellt werden, dass die
Zirkulationskanäle oben und unten frei
sind und auch später nicht verdeckt
werden können.

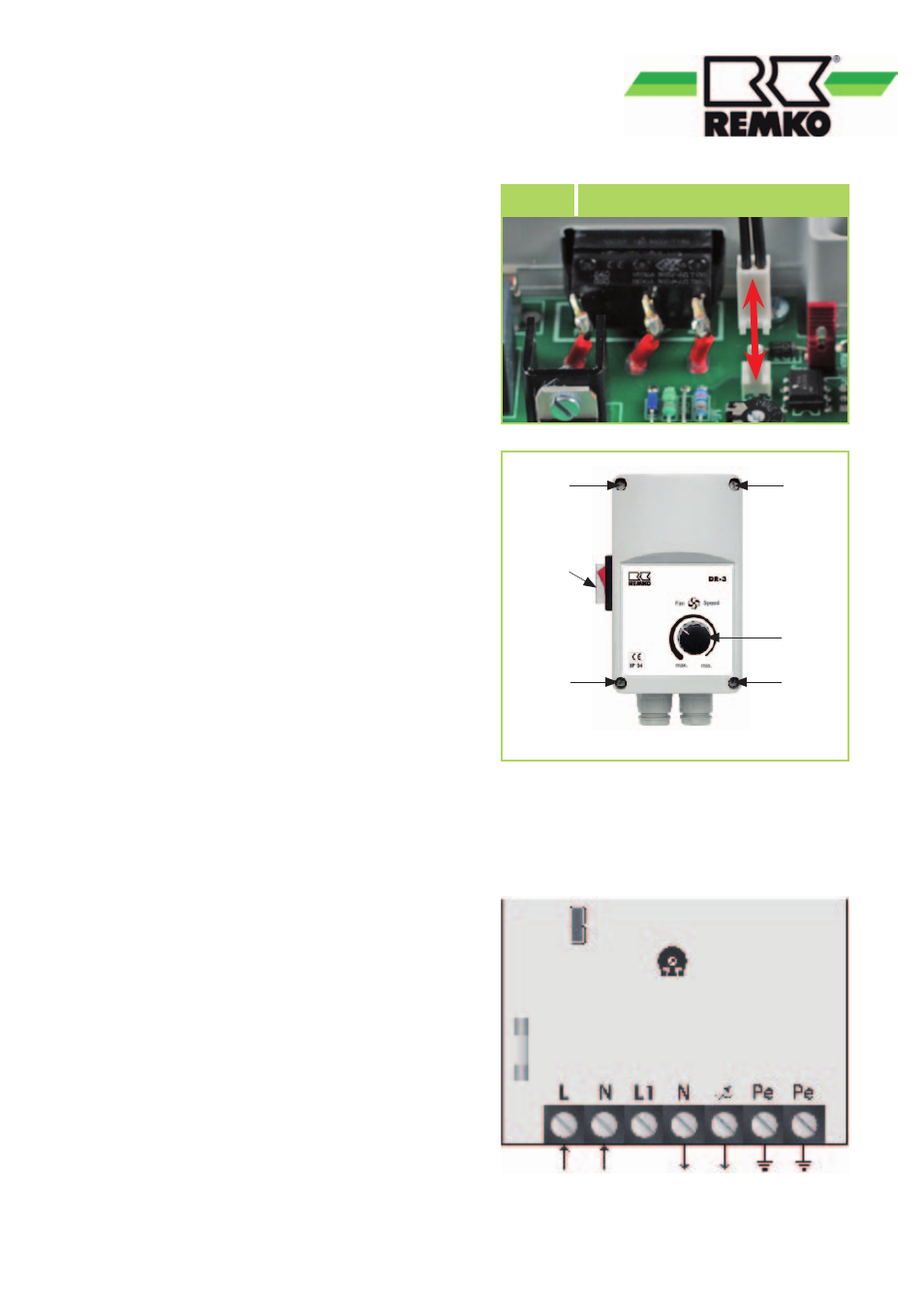

1. Die 4 Gehäuseschrauben [A] lösen
und das Gehäuseoberteil [G] vorsich-
tig abnehmen und [Abb.1] Poti-
Steckverbindung trennen.
2. Das Gehäuseunterteil mit beiliegen-
dem Befestigungsmaterial auf einem
festem Untergrund an der Wand
montieren.
Befestigungsmaß 71x108 mm
3. Die bauseitige Elektroinstallation mit
dem Regelgerät gemäß Anschluss-
schema verbinden.
4. Vor dem Aufsetzen des Gehäuseober-
teils [G] ist die Poti Steckverbindung
[Abb. 1] sorgfältig wieder aufzu-
stecken.
E.-Anschlussschema
F.-Sicherung
Anlauf-Jumper
Trimmpoti
230 V Zuleitung
Vetilatoren
S
G
A
A
A
A
B
Verschraubungen für Anschlusskabel
Abb. 1
Poti Steckverbindung
